【電動安全】01：電動汽車高壓互鎖

來源：線束世界?作者：線束世界-Jimmy?2022-10-11 10:15

一、高壓互鎖定義

高壓互鎖，?也指危險電壓互鎖回路（HVIL-Hazardous Voltage Interlock Loop）：通過使用電氣小信號，來檢查整個高壓產 品、導線、連接器及護蓋的電氣完整性（連續性），?識別回路異常斷開時，及時斷開高壓電。

二、互鎖原理

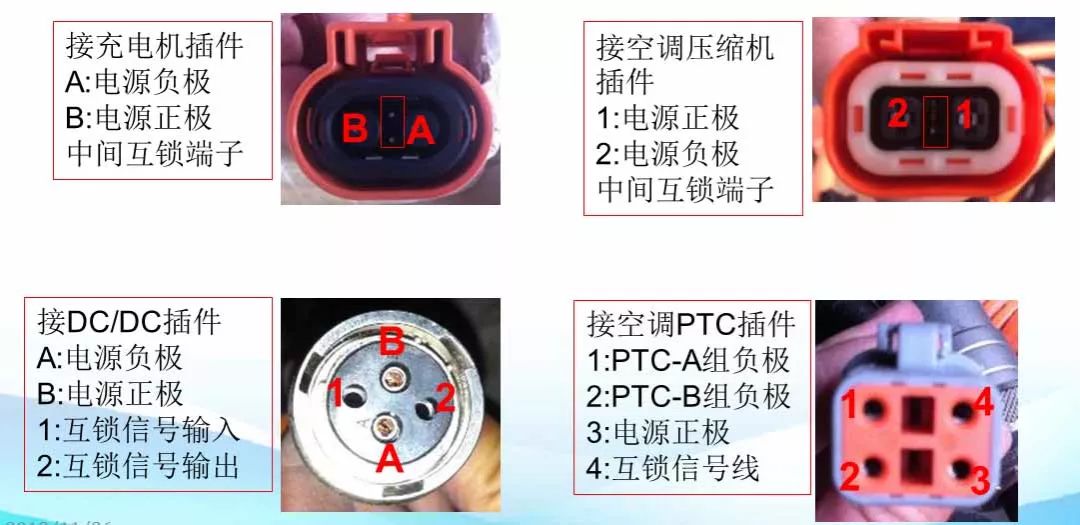

【1】高壓插頭上的互鎖端子示意圖

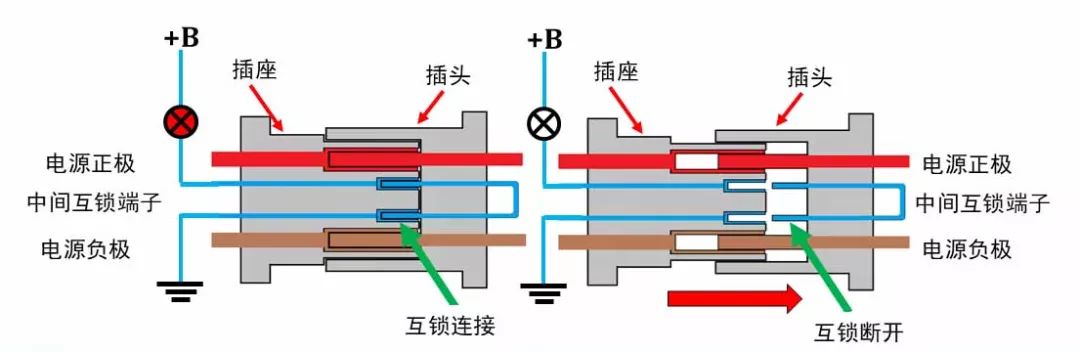

【2】高壓互鎖原理

低壓監測回路要比高壓先接通、后斷開，且間隔一定的時長（比如150ms）。

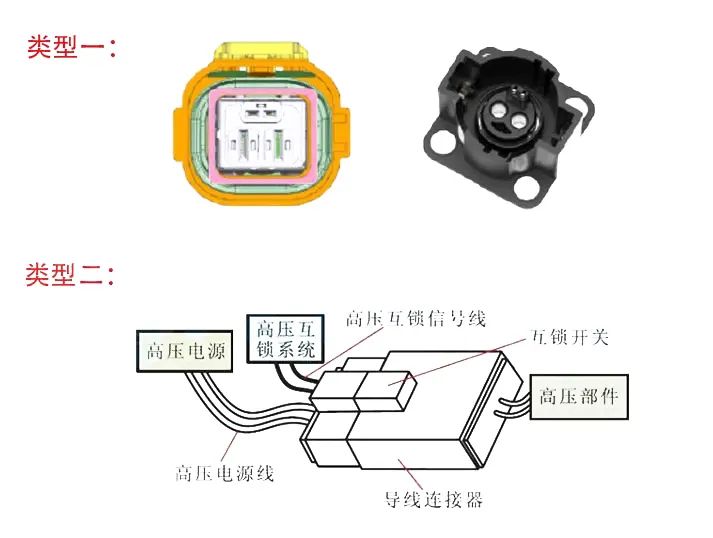

【3】高壓互鎖類型


三、控制策略

【1】故障報警。無論電動汽車在何種狀態，高壓互鎖系統在識別到危險時，車輛應該對危險情況做出報警提示，需要儀表或指示器以聲或光報警的形式提醒駕駛員，讓駕駛員注意車輛的異常情況以便及時處理，避免發生安全事故。

【2】切斷高壓源。當電動汽車在停止?fàn)顟B(tài)時，高壓互鎖系統在識別嚴重危險情況時，除了進行故障報警，還應通知系統控制器斷開自動斷路器，使高壓源被徹底切斷，避免可能發生的高壓危險確保財產和人身安全。

【3】降功率運行。電動汽車在高速行車過程中，高壓互鎖系統在識別到危險情況時，不能馬上切斷高壓源，應首先通過報警提示駕駛員，然后讓控制系統降低電機的運行功率，使車輛速度降下來，以使整車高壓系統在負荷較小的情況下運行，盡量降低發生高壓危險的可能性，同時也允許駕駛員能夠將車輛停到安全地方。

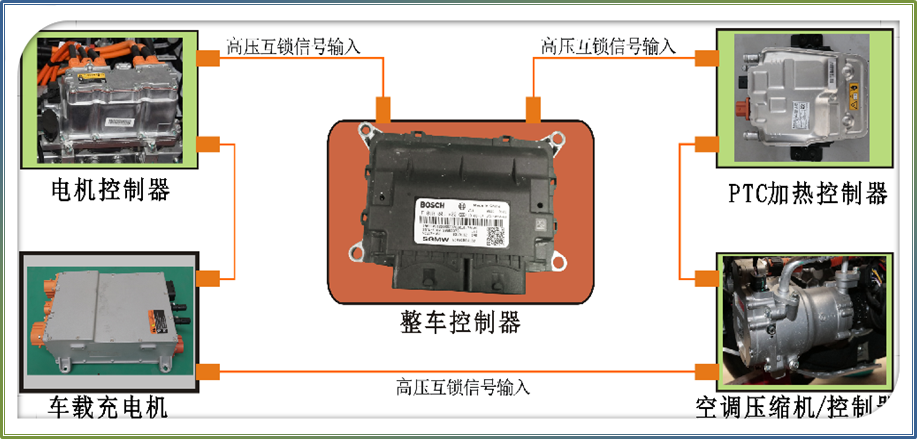

四、吉利EV450高壓互鎖連接圖
