一束線上，到連接器最近的clip/retainer （卡釘），距離連接器應該有多遠？

這個問題，似乎沒有標準答案，對嗎？

如果我告訴你，有呢。

你肯定要問，請你告訴我，哪個線束設計的標準里定義了這個值？！

我已經不止一次被這樣質問了。

我確實沒有在哪家的線束設計標準里看到這個值，但是我在連接器的標準里看到了，USCar-2里。

你可能又會說了，喝多了吧，扯犢子了，那里哪有呢？

好吧，咱們不扯，直接上圖吧：

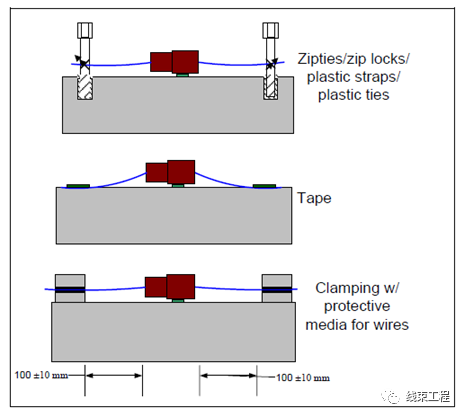

這圖，是不是很眼熟，只要你翻過USCar-2，在震動/機械沖擊那一章節，肯定見過它。

看到什么重點沒有？

別告訴我，看到了，紅到發紫的連接器?。ㄊ堑?，連接器，是我們線束人一輩子的情人，必須紅。）

但是，你有沒有看到這圖的重點信息：


這是什么？

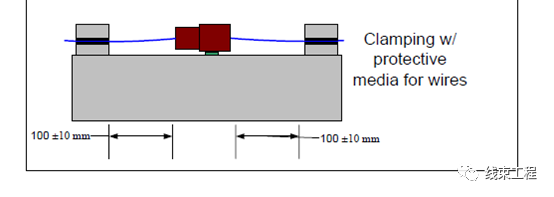

這是測試的時候，固定點距離連接器的長度。

品，你細品。

（此處給你5分鐘思考）

品出來什么味道了嗎？

是的，這個數值，就是我們上面那么問題的答案。有人說，不對，這分明不是線束設計規范，是連接器的。

對的，它是連接器的，可是如果在實際線束設計中，這第一個固定點，超過了這個100mm，比如200mm，那么會怎樣呢？就有可能（注意，我說的是可能）連接器出現諸如信號瞬斷、端子燒蝕（你說什么，還會引起端子燒蝕？），等連接器失效的現象。

為什么？

請考慮一下端子的感受，考慮它的受力情況。

因?yàn)檫@個連接器在設計的時候，它的設計者就考慮了，它的端子物理載荷是100mm的導線，而非200mm的，有人可能會不屑，100mm，200mm能差多大呢？

理論上，差了整整一倍。

這就如同，你只能扛起100斤的東西，讓你抗200斤，你要不要罵人？

當然，連接器是不會罵人的，但是你會弄出它五勞七傷來。

“不行！我沒這么大空間給你！一個搞線束的，不考慮好好配合，整天的提條件！”XX主機廠工程師“溫柔的，春風拂面般”的跟你說。

怎么辦，人家是客戶，客戶是上帝呀?。ㄊ裁?，你竟然在嘀咕“所以客戶不是人”？）

這確實是個問題，但還是該怎么辦呢？這種情況確實也挺常見，有時，去爭取了，但是爭取不到這樣的空間。

測試，按照實際長度和角度，去測試吧，我親愛的朋友，測試會告訴你，是客戶牛還是它牛。

你可能還會說，我就不是100mm，也沒問題啊。是的，每一個設計都會有余量，但是這個余量到底有多大，你知道嗎？

所以，關鍵的問題是：
