汽車線束設計CATIA基本環境設置

來源：線束世界?作者：線束世界-Jimmy?2022-11-08 10:22

保持與選定對象鏈接

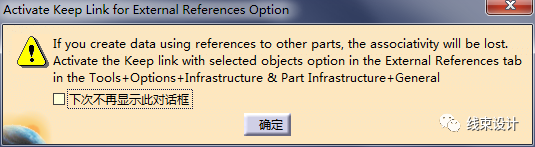

如不選取該功能每次畫一個線段就會就會彈出一個提示警告

調試方法

工具——選項——基礎結構——零件基礎結構——常規——勾選保持與選定對象的鏈接；

規定外部選擇與已發布元素相關聯

該功能選擇后的好處是不會輕易掉參，但所有線束內數據必須定義好電氣屬性，在該功能選擇下無法新建和捕捉?jīng)]有參數的點線面。大家可以根據需要選或不選。

調試方法

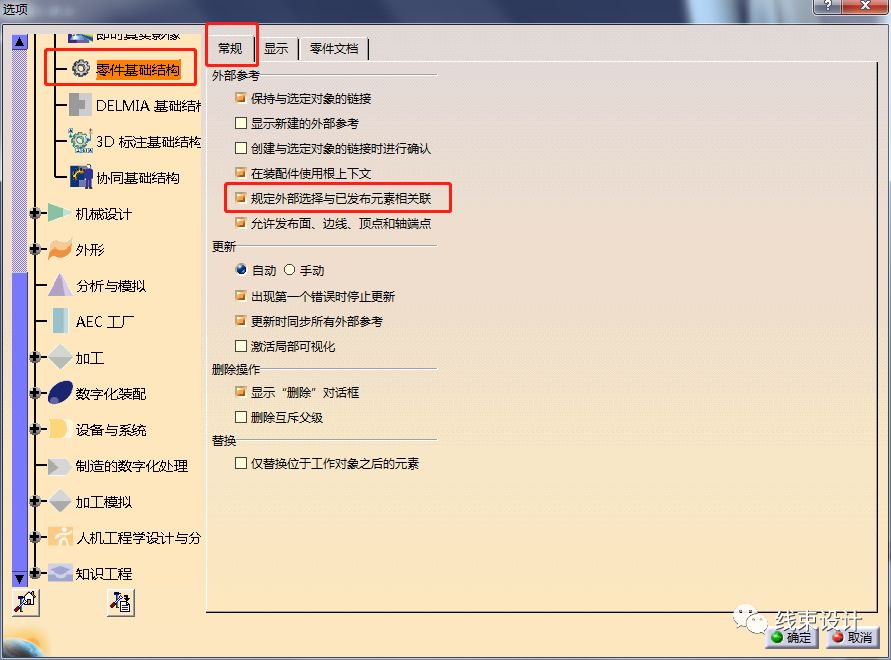

工具——選項——基礎結構——零件基礎結構——常規——規定外部選擇與已發布元素相關聯

線束在一個多分支下創建

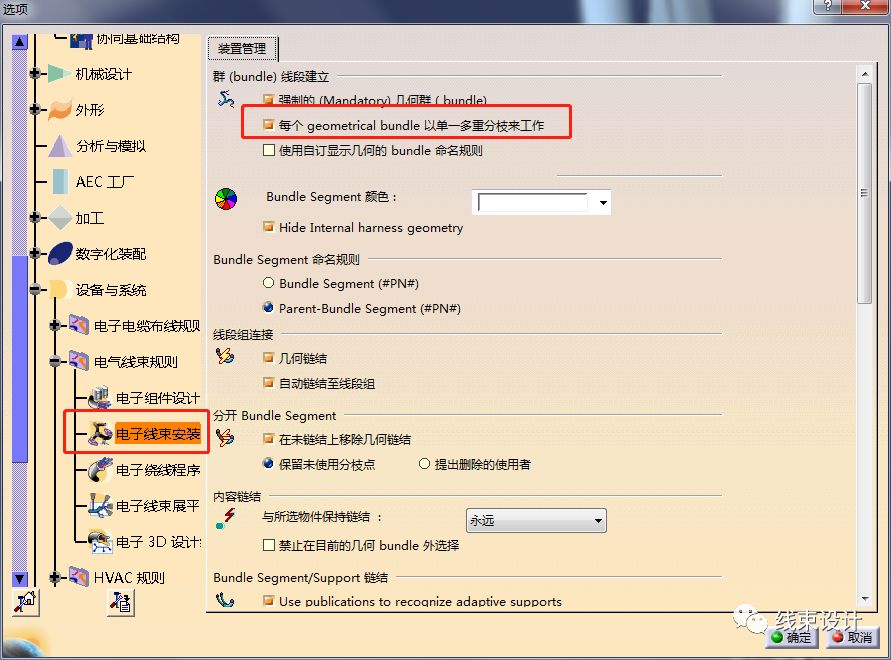

在線束模塊默認情況下每重新繪制一端線束就會出現一個多分支，為了方便數據管理管理，需要勾選“Work with one multi-branchable per geometrical bundle”

線束斷面管理

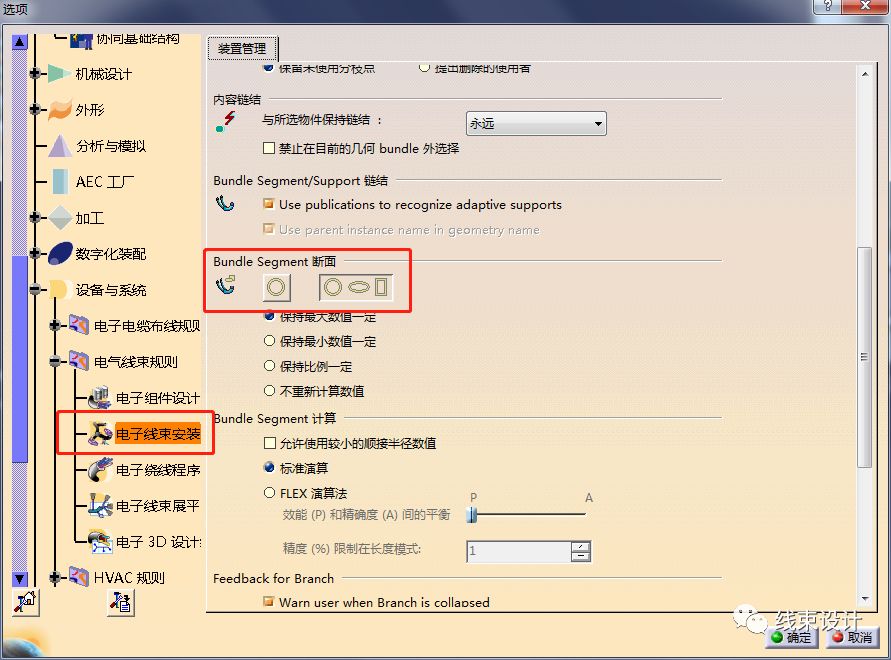

線束設計模塊可定義線束為“圓形”“橢圓形”“方形”形式，默認情況下為圓形，如沒有特殊需求可以不設置。
