一、電源分配總的原則與目標

電源分配就是根據電氣原理要求,對每個子系統及線路進行電力分配。它需要滿足以下幾點要求：

1.需要滿足整車電量平衡的要求；

2.分配線路必須滿足各用電器單獨或集中使用；

3.必須配有保險裝置，以防短路而燒壞線束和用電設備；

4.為了節省空間、降低成本、方便檢修等線束設計盡量做到供電集中,設計出的線束一般要以中央電器盒為中心,向各個子系統進行能源分配和合理布線；

5.滿足國家標準要求的用電器電源的來源，例如危險報警燈必須用直給電源；

6.滿足EMC的電磁抗干擾要求

二、電源分配主要內容

電源分配工作內容主要包括以下幾點內容：

1. 用電器分類

在電源分配前我們需要做一些前期工作，首先了解整車的配置情況，收集用電器的一些資料，比如原理圖、額定功率等。然后再對用電器的情況進行分類。

汽車電氣系統概括起來分為兩大部分：供電系統、用電系統 。

?a.供電系統主要由蓄電池、發電機和配合其工作的調節器及線路組成。供電系統的選擇必須滿足電量平衡的原則.

b.為滿足電源分配需要，按周期可分為：A短周期工作電器系統、B長周期工作電器系統。按用電量大小分：C大功率用電器和D小功率用電器。

A短周期工作電器系統：玻璃升降器、中控門鎖、喇叭、ABS、電動后視鏡、起動機、防盜系統、電動座椅調節、天窗、點煙器、安全氣囊等；

B長周期工作電器系統：油泵、燈光系統（去除制動燈、倒車燈）風扇、發動機系統、空調系統、雨刮、組合儀表、娛樂系統、電源插座等；

C大功率用電器：燈光系統、空調系統、風扇、娛樂系統、abs、升降器系統、天窗、電動座椅調節、起動機、門鎖電機、雨刮等

D小功率用電器：喇叭、電動后視鏡、防盜系統、點煙器、安全氣囊、油泵、組合儀表、電源插座、點煙器等。

2. 電量平衡計算

計算電量平衡的目的就是選出適配的發電機和蓄電池、以及方便發動機的標定。

電量平衡就是在惡劣的工況下蓄電池的充電電量與放電電量之間的平衡?？紤]到發電機在起動時的蓄電池消耗和系統的可靠性，需要引進充/放電量比率K，在正常的條件下K≥1即可，考慮到極限條件和安全余量，一般取K≥1.2（怠速全負載除外）。

蓄電池選擇:1.蓄電池的低溫冷啟動電流滿足起動機的需要；2.蓄電池儲備容量和20小時額定容量滿足一定時間整車耗電的需要。（注：起動發動機需要的電能隨氣溫降低而增加。溫度降到冰點以下時，蓄電池容量急劇下降。低溫時，發動機油稠而摩擦力增加，因此起動困難。）

發電機選擇:在電量平衡計算中我們將忽略短周期工作電器系統。根據前期收集來的資料，統計出長周期用電器B總的放電量。以統計出的放電量選擇合適的發電機.

標定充電補充：因?yàn)樵诓煌D(zhuǎn)速下發電機的發電量是的不同的，在怠速時，當發動機系統檢測到長周期大功率用電器的使用（例如空調），EMS系統將提升發動機的怠速轉速，增加發電量達到電量平衡的需要。? ?

3. 導線選型

1.根據分系統原理圖辨別出所有線路的類型，區分出負載線路和信號控制線；

2.根據功率情況、負載電流或者系統要求計算統計出所有負載

線路的匹配線徑。

3.所有信號線匹配合適的導線，一般信號線導線線徑為0.5mm2，但也有導線受插接器端子限制只能選0.35mm2。

4. 線路的保護設計

a.保險盒的選擇：

1）一般全車線束共設計2-3個電器盒。電源總?cè)蹟嗥骱屑Y(jié)總?cè)蹟嗥?分配總電源到儀表和前艙電器盒。或者在前艙保險盒中集成電源總?cè)蹟嗥骱?

2）現在為了滿足可靠性和安全性的需要，前艙和儀表電器盒集結全車負載分配,均采用PCB印制線路板結構,線束上的護套直接插到電氣部分的外部殼體上,這樣就避免了銅條結構可能產生接觸不良的缺陷,而且利于線束的裝配。

b.保險絲的選擇：

保險絲首先是用來保護線路的，其次才是保護用電器的。所以一般我們先針對導線適配保險絲（如下圖所示導線適配保險絲），再根據用電器額定電流值選擇保險，一般是額定電流的4/3以上

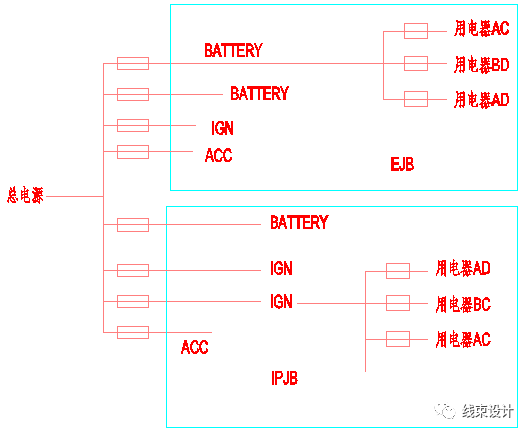

5. 電源的種類及分配

1.電源的種類一般分為3種:常電、IGN和ACC。

?2.電源的分配。首先按用電器布置位置，將用電器保險分配在EJB或IPJB中；其次根據法規要求、系統要求與應用需要把所有用電器電源進行分類；最后根據用電器分類A、B、C、D將用電器所需電源組合分配在大保險下(最終根據組合在一起的用電器總的額定電流值按短周期算選出導線和總保險值）。
