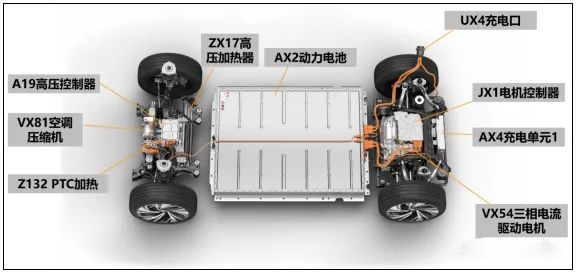

與大部分純電動車型一樣,大眾 ID.4中的高壓系統主要由動力電池、高壓控制器、充電口、驅動電機、電機控制器、空調壓縮機、PTC加熱等組成。

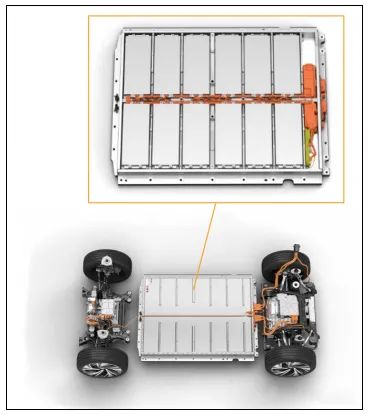

AX2動力電池包模塊數量9-12個,凈電量58kWh(總電量62kWh)和77kWh(總電量82kWh),電壓400V,容量156 Ah~234 Ah,工作范圍-28℃~60℃,重量382kg-503kg,冷卻系統為液體冷卻,防護等級IP6K7,IP6K9K。

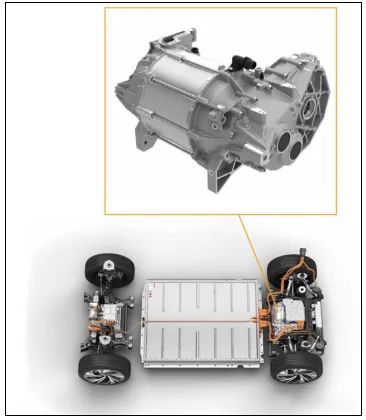

VX54三相電流驅動電機帶單速變速箱0MH,帶JX1電機控制器的重量90kg,最大輸出功率150kW,最大扭矩310N.m,最大轉速0-16000 rpm,傳動比12.976:1,制造商大眾卡塞爾。VX54三相電流驅動電機與JX1電機控制器一起位于車輛后部。與低溫冷卻回路相連。

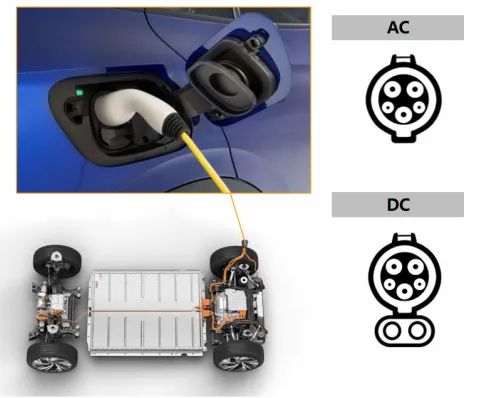

UX4充電口有兩種:(1)AC充電口。符合J1772標準充電口,最大交流充電功率7.2kW-11kW。(2)DC充電口。

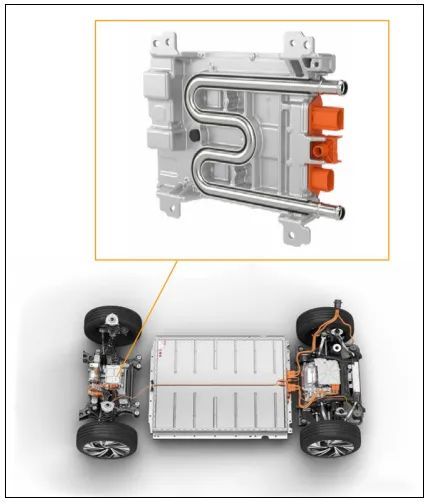

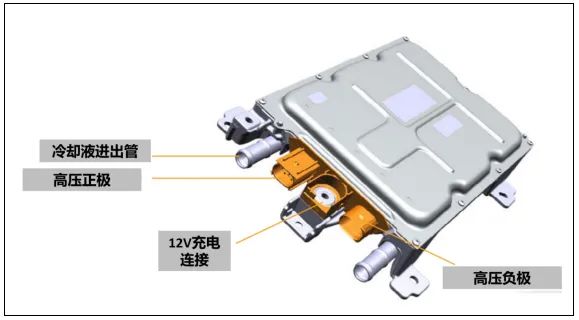

A19高壓控制器位于車輛前部,為12V電氣系統供電。A19使用雙向操作對JX1中的C25中間電路電容器1進行充電和放電。

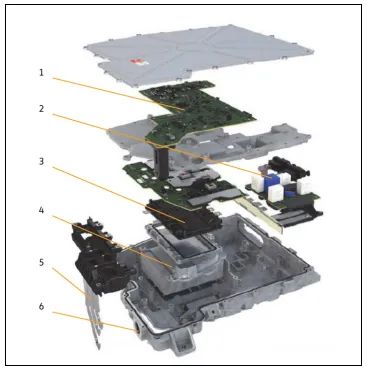

JX1電機控制器由以下組件組成:1.J841電驅動控制模塊;2.EMC和抑制濾波器;3.A37驅動電機逆變器;4.C25中間電路電容器1;5.V141電動馬達;6.冷卻液的連接。

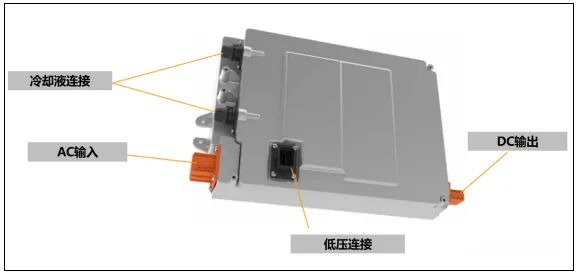

AX4位于車輛后部。它將高壓電池的任何交流電(AC)轉換為直流電(DC)。充電裝置由J1050高壓蓄電池充電器控制模塊進行調節,該模塊監控和調節充電過程。

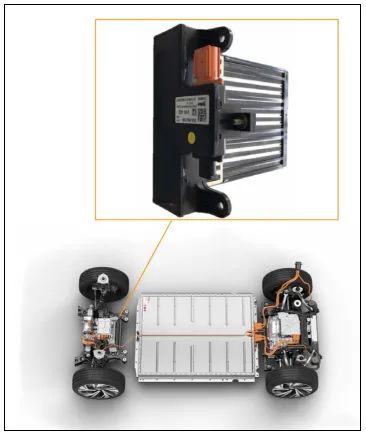

ZX17高壓加熱器(PTC)標稱電壓150 V至475 V,最大功率輸入6kW,輸入電流最大為21A,ZX17安裝在ID.4中的空調箱內。
