淺談導體載流系數及相關因素

來源：線束世界?作者：線束世界-Jimmy?2022-11-10 10:54

在電連接產品的設計及工程開發工作中，經常會遇到導體載流系數的估算。比如：電力、新能源等行業的線束、銅鋁母線等，較多技術人員根據經驗“拍腦袋”式確定。此類方法一般會形成較多設計冗余或略有不足的可能，建議進一步將其量化分析。

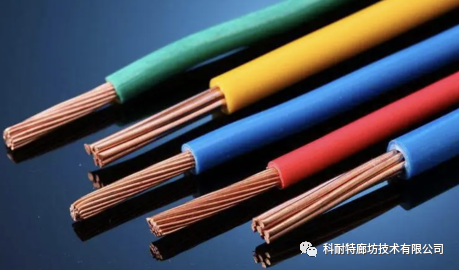

常見規則截面導體

顧名思義，載流系數即導體單位截面可通過的額定電流。從定義看載流系數僅與導體的材質、截面積相關，實則不然。

關于載流系數的量化，需先從溫升原理進行探討。

1?溫升原理

無論是電力傳輸?shù)膶?dǎo)體，還是電器原件，因為本身有電阻，電流經過會把一部分電能轉換為熱能。

注：超導體除外，特定環境下超導體電阻為0。

假設通過導體的平均電流為I，電阻為R，則某段時間內的發熱量為Q ，則：

導體發熱的同時也在散熱，散熱功率主要與端子之間的熱傳導、端子與外界空氣的熱對流，及端子自身的熱輻射等因素有關（注：對此部分內容有興趣的朋友可查閱電子散熱的相關書籍、資料深入了解）。

當發熱功率與散熱功率達到動態平衡時，溫度會趨于穩定，溫度穩定后的峰值溫度與環境溫度的差值即為溫升。

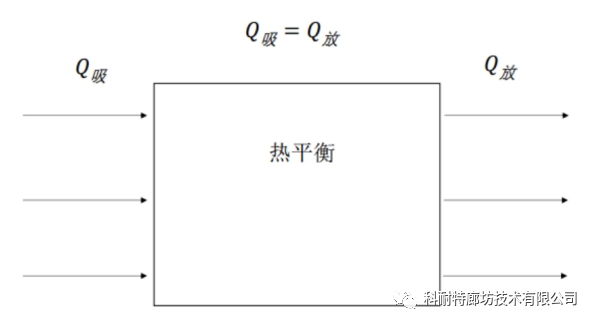

圖1-1 熱平衡示意圖

強迫散熱的工況不確定因素較多，此處以穩態電流的自然散熱工況進行討論。導體的散熱功率與其原材料、結構形式、輪廓表面積等因素強相關。這些因素確定后，散熱功率基本可以確定，則其導電后溫升很大程度取決于發熱功率。額定電流一般由用戶或工況給定，那么：發熱功率主要取決于其電阻的大小。

2?電流、溫升分析

以如下截面積相同的圓形和矩形截面的導體為例，進行分析推導：

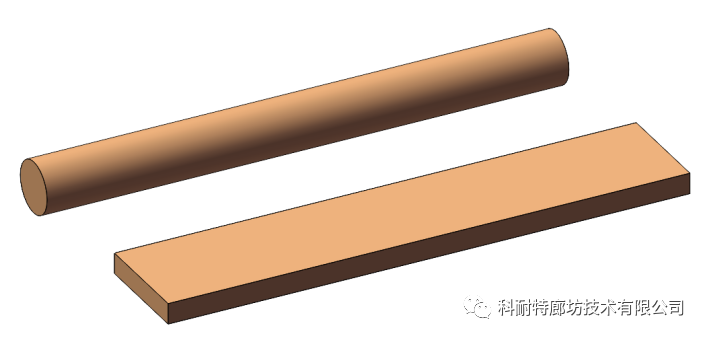

圖2-1 規則導體示意圖

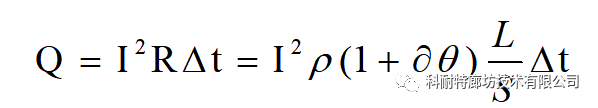

設導體的長度是L，截面積是S，材料的電阻率是 ρ ，電阻溫度系數是a，導線溫度是θ ，導體的發熱量Q，則：

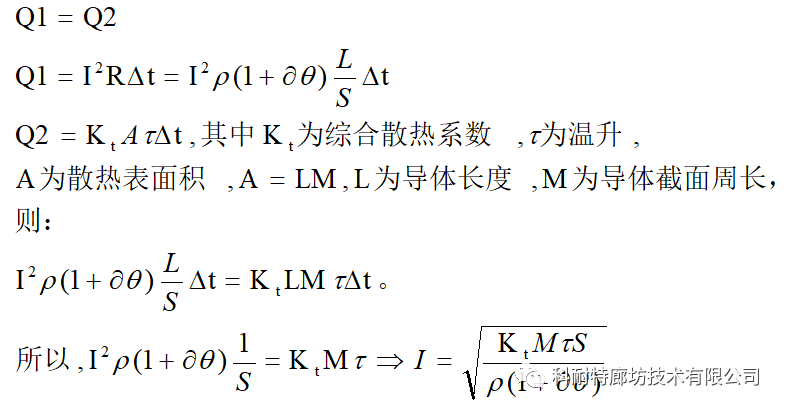

當導體發熱量和散熱量動態平衡后，溫度趨于穩定，即發熱量=散熱量，假設發熱量為Q1，散熱量為Q2，則：

由上可知：

導體的額定載流除了與材質（材質定則電阻率、綜合散熱系數定）、截面積相關，還與導體截面的周長、允許的溫升（允許的峰值溫度減去通電前的初始環境溫度）相關，而與長度無關。

注：所以，脫離許可峰值溫度、環境溫度的載流系數、載流量，以及“拍腦袋”估算載流系數等，都是不嚴謹?shù)摹?/span>

3?載流系數

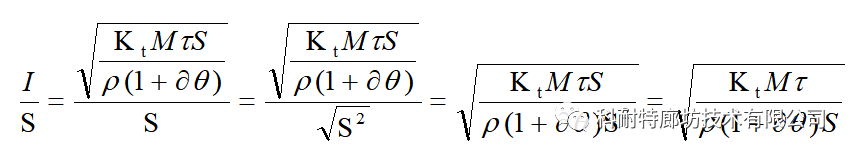

載流系數=額定載流量/截面面積。

所以：

可見：

當材料已定，那么載流系數主要與截面周長/面積的比值，以及允許的溫升值強相關。

注：一般而言，無論是線纜還是矩形或其他規則截面類的導體，隨著截面積增加，周長/體積比值下降，則載流系數也隨之下降，而非定值。

該載流系數計算方法在特定條件下準確有效，如果導體表面包覆有絕緣體，以及導體豎放、橫放，需重新評定綜合散熱系數進行推導。

注：導體（尤其銅鋁母線類零件）的放置方式不同，會導致導體與空氣的換熱系數有差異。通常豎放方式，空氣更容易因溫度差異產生密度差異而產生流動換熱。

4?關于趨膚效應

另外在交流電工況下還需考慮電流的趨膚效應。

對于直流電，整個導體截面內電流是均勻的，單位截面內電流量基本是一致的。而交流電由于電流方向快速變化，內部存在電感，迫使電流產生趨膚效應和臨近效應，即導體外表面附近的電流密度大于導體內部的電流密度。

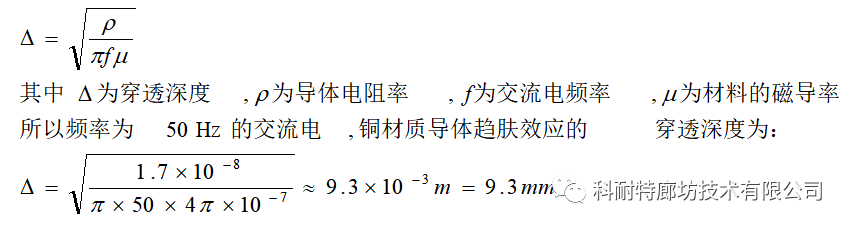

交流電的趨膚效應存在一定的穿透深度，穿透深度的計算可參考：
