高壓線束安全與架構解析

來源：線束世界?作者：線束世界-Jimmy?2022-12-15 10:18

高壓線束

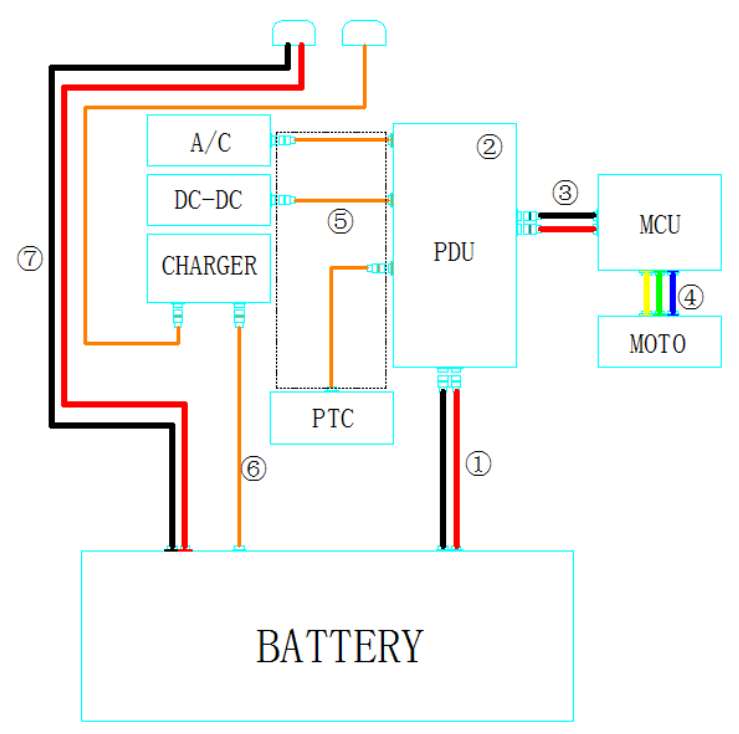

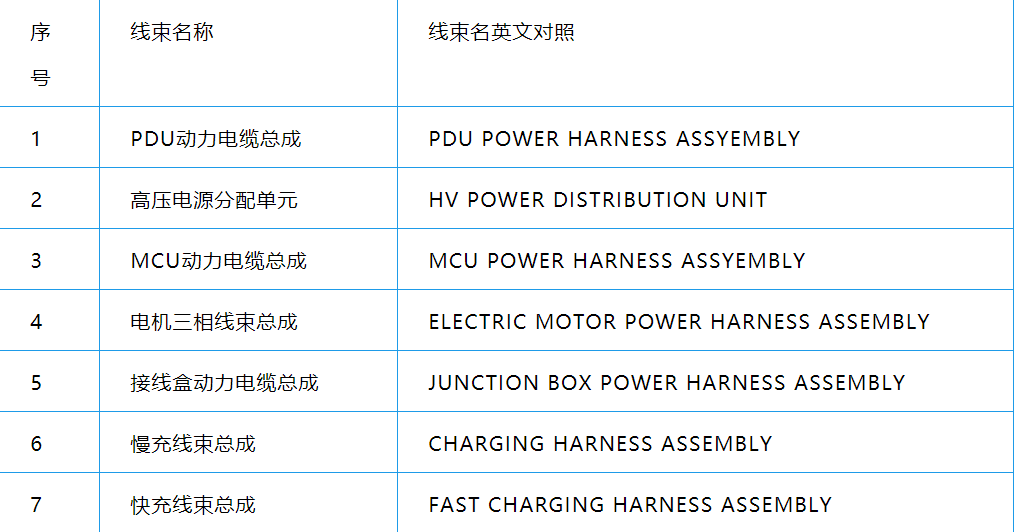

在整車的動力電纜系統中，我們可以將高壓線束分成如下表的幾個部件。

屏幕截圖 2022-12-15 100926.png

但是，線束的劃分和整車的結構和裝配工藝有很大的關系，不必拘泥于以上的劃分形式。力求達到結構簡單、拆裝方便、布局美觀、固定保護良好。此外、在線束的設計中，局部的線束需要采用轉接線等形式，需要具體車型而定。

高壓線束特點及安全設計要求

純電動汽車的運行特點決定了高壓線束的特殊性；相比于低壓線束，高壓線束具有以下特點：

1、高電壓。車輛動力電池額定電壓通常在300V以上，甚至某些車輛達到600V以上，要求線束組件的絕緣材料具有更高的耐電壓能力。

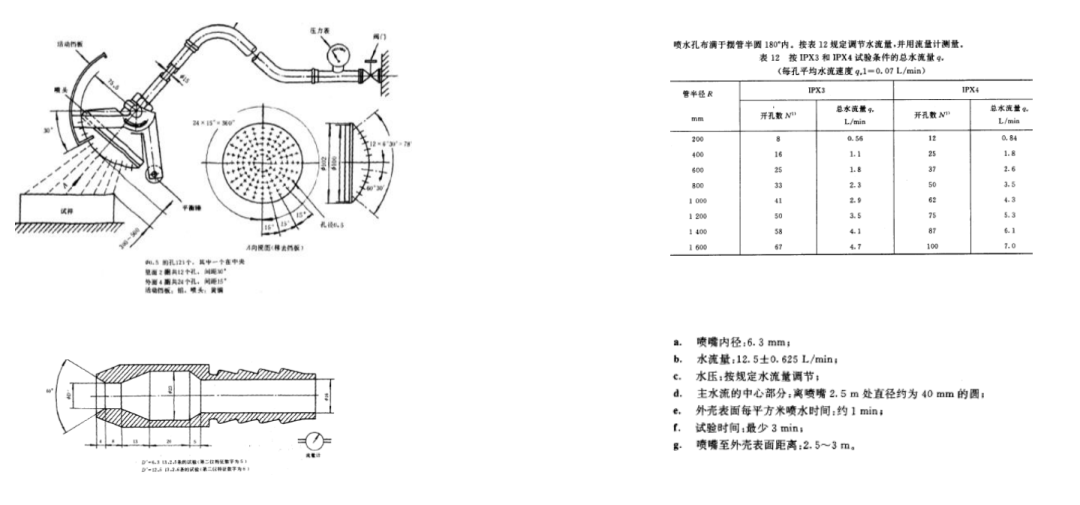

2、密封性。如母線輸出連接器，位置較低，需直面水和灰塵的侵蝕，要求有更高的防護等級。連接器防護等級一般要求IP67，部分特殊部位要求IP6K9K。

3、高耐熱。車輛大電流運行時，焦耳效應會產生熱量，導致線束自身及周邊的溫度上升，要求線束具有更好的耐熱性能。高壓線束耐熱性能通常要達到125℃，甚至更高。

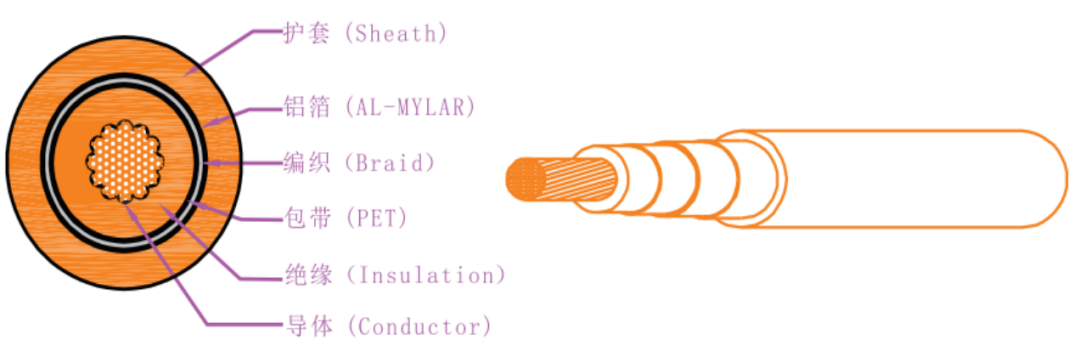

4、抗電磁干擾。電動汽車運行時，反復變化的電器負荷與系統中大量采用的變頻技術，造成線束電壓、電流和頻率的劇烈波動，產生較大的電磁干擾。通常高壓連接器均為 360°屏蔽，高壓電纜均選用屏蔽電纜。

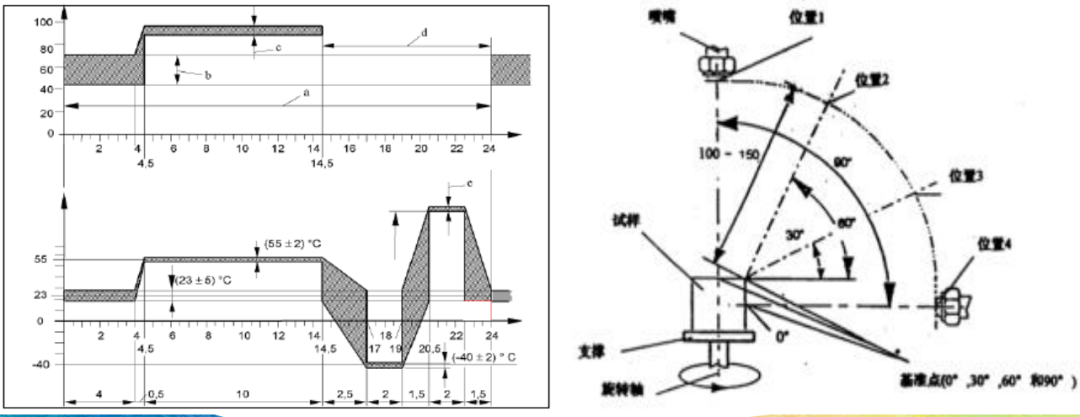

5、耐久性能。高壓線束應具有耐溫、耐候、耐腐蝕、耐振動以及電纜耐刮磨等性能，并具備較大的安全余量和連接壽命，保證車輛可長期可靠運行。

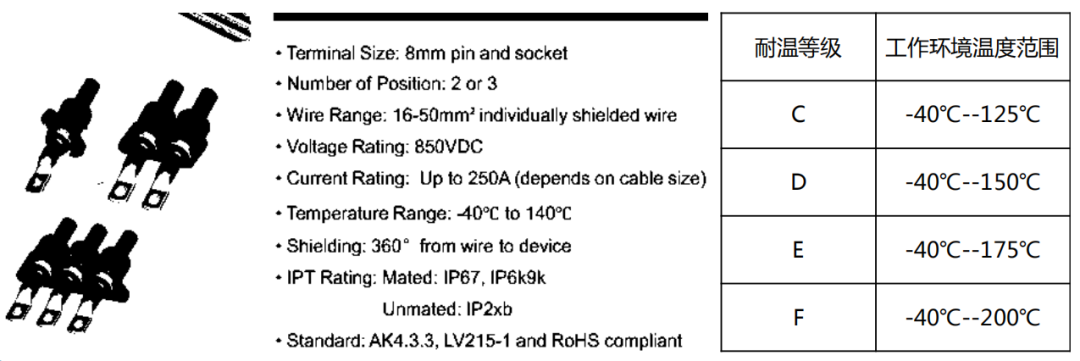

連接器：線束連接器的作用是保證線纜與用電設備能夠便捷可靠的連接與拆卸。純電動汽車高壓連接器的選型通常具有以下要求：

1）電性能。為了應對高電壓、大電流的使用環境，連接器端子通常經特殊結構設計，以增加接觸面積，降低接觸阻抗；配合屏蔽電纜的應用，連接器多采用金屬材質或在內 部設計屏蔽結構以達到360°屏蔽的結構設計；參考高壓安全標準，連接器的耐電壓能力需≥2U+1000V（AC），絕緣電阻≥20MΩ。

2）環境性能。連接器工作溫度通常要求為-40~125℃；耐腐蝕、耐油、塑膠材質具有阻燃性能；連接器最低防護等級為IP67，部分特殊要求需達到IP6K9K。

3）機械性能。連接器耐振動和沖擊；具備自鎖和防呆結構；插拔壽命≥500次；具備環?路互鎖結構設計。

安全要求：高壓警告標志，B及電壓電線標記要求

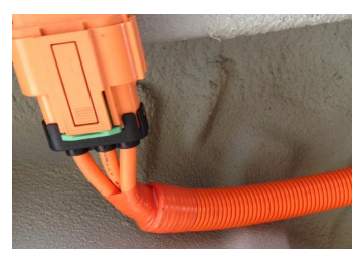

標準：電纜和線束外皮為橙色，高壓連接器可通過與之連接的線束來區分。

標準：黃底、黑框、黑箭頭

高壓連接器安全設計要求：

高壓連接器在不使用工具的情況下，應無法打開，但以下三種情況除外：

a) 高壓連接器分開后，應滿足 IPXXB 的防護等級要求；

b)?高壓連接器至少需要兩個不同的動作才能將其從相互的對接端分離，且高壓連接器與其它某個 機構有機械鎖止關系，在高壓連接器打開前，該鎖止機構必須要使用工具才能打開；

c) 在高壓連接器分開之后，連接器中帶電部分的電壓能在 1s 內降低到不大于 30 Va.c. (rms) 且不大于 60 Vd.c.

高壓PDU安全設計要求：

a) 乘客艙內、貨艙內應滿足IPXXD防護等級要求，乘客艙外、貨艙外應滿足IPXXB防護等級要求；

b) 高壓警告標志，工具拆解或者揭蓋保護設計，外殼打開后1 s內滿足下面要求：——電路電壓應降到不超過60 Vd.c.

c) PDU殼體與電平臺間的連接阻抗應不大于 0.1 Ω

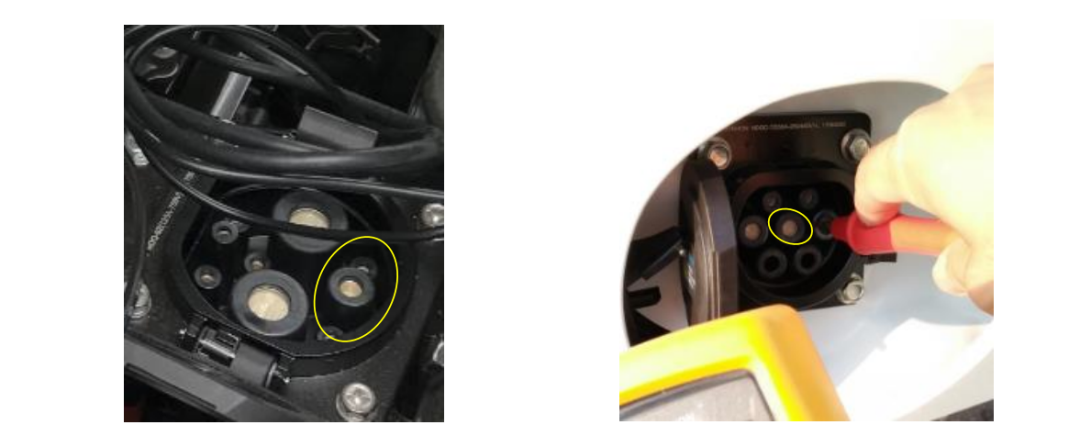

充電插座要求：插合時滿足IP55，蓋上防護蓋時滿足IP54

交流充電插座要求：斷開時絕緣電阻大于1MΩ，有端子與電平臺相連。

高壓架構

高壓架構：是一個以需求為導向，以功能實現方式為主導的平臺化技術方案。

與系統平臺化相互支撐；

以平臺車型的需求為基礎，兼顧成本，質量、性能等因素，綜合平衡、優化的結果。

包括高壓部件高度集成化、電源分配、系統電路原理、功能安全等設計內容。

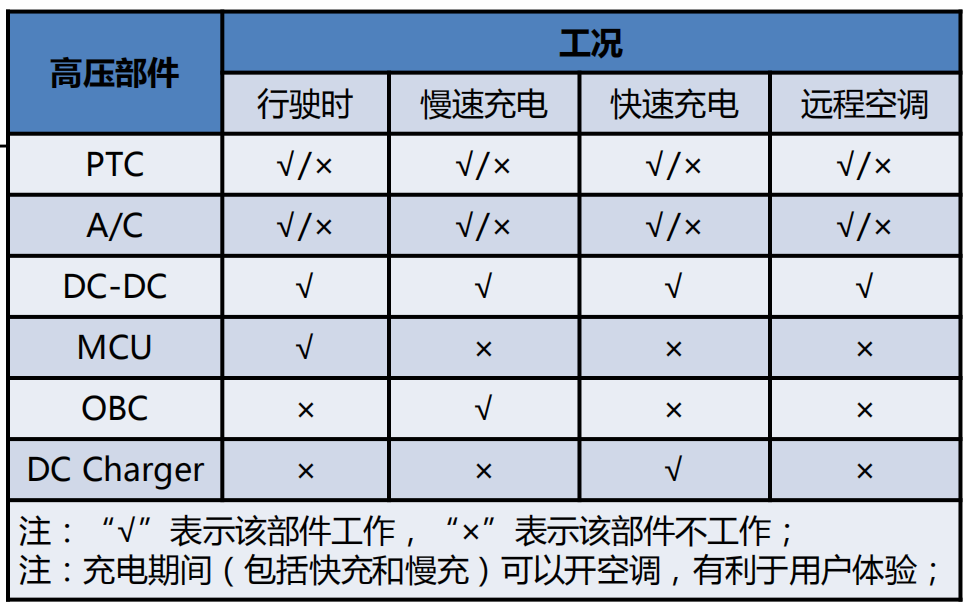

高壓電器系統架構的設計原則

功能需求→高壓安全→成本控制→拓展升級→售后維護（優先程度逐漸降低）

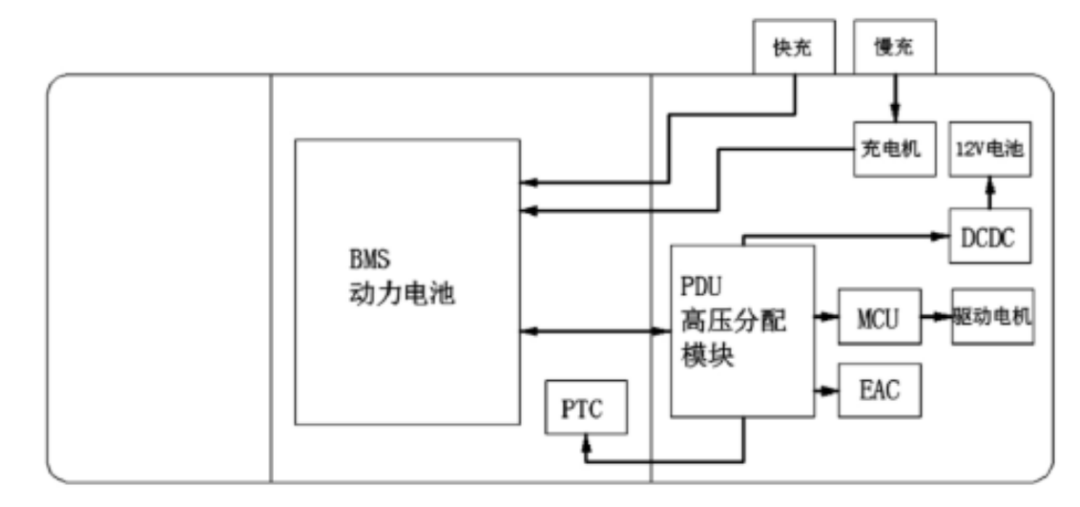

分布式架構：

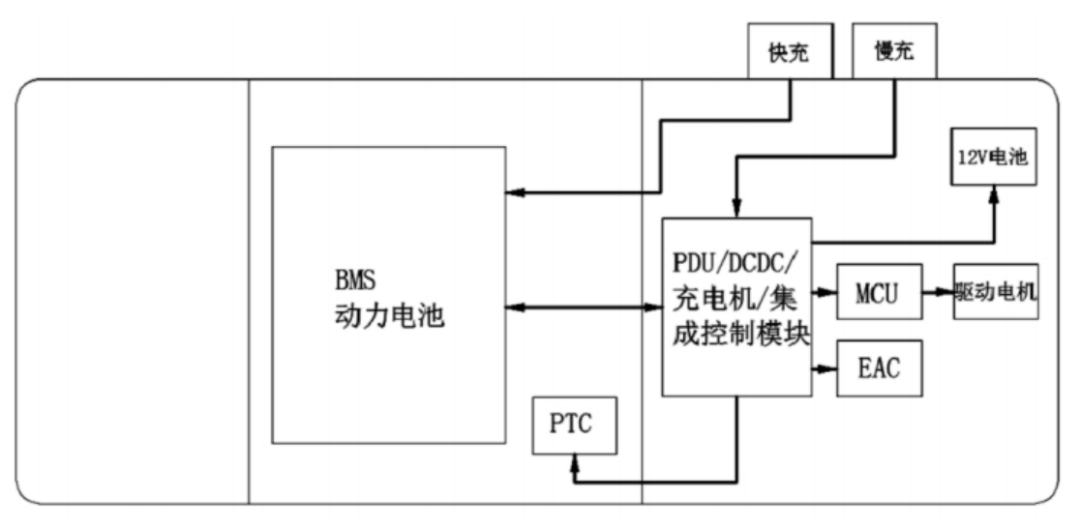

三合一集成架構：

五合一集成架構：

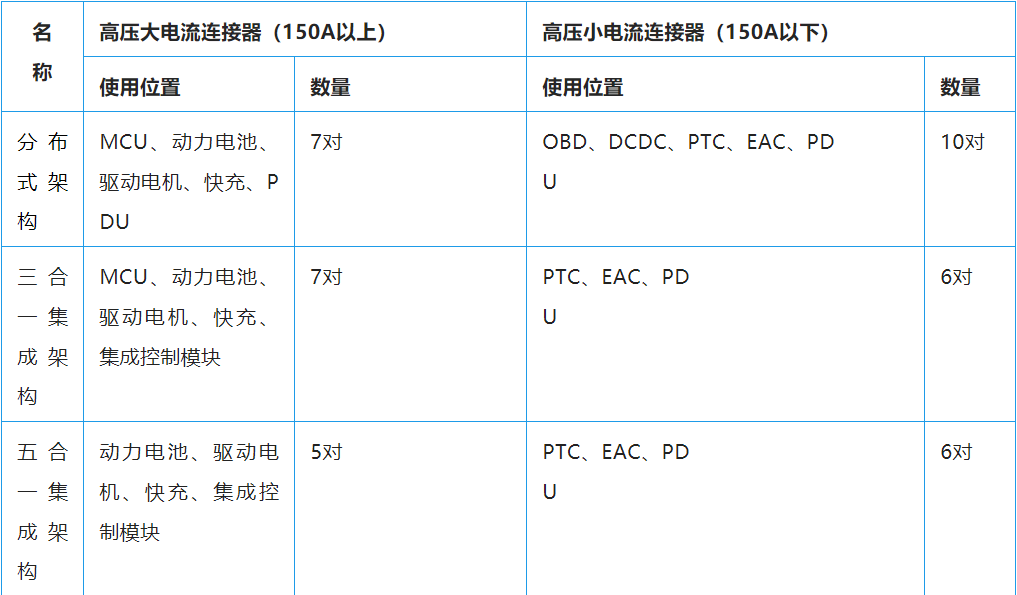

從上表可以看出不同高壓架構的連接器數量差別：大電流連接器五合一集成架構相對于分布式架構和三合一集成架構減少了2對，成本上減少約28%；小電流連接器五合一集成架構和三合一集成架構相對與分布式架構減少了4對，成本上減少約 40%。
