國外電動汽車充電標準學習與了解(一)

來源：線束世界?作者：線束世界-Jimmy?2023-01-11 14:50

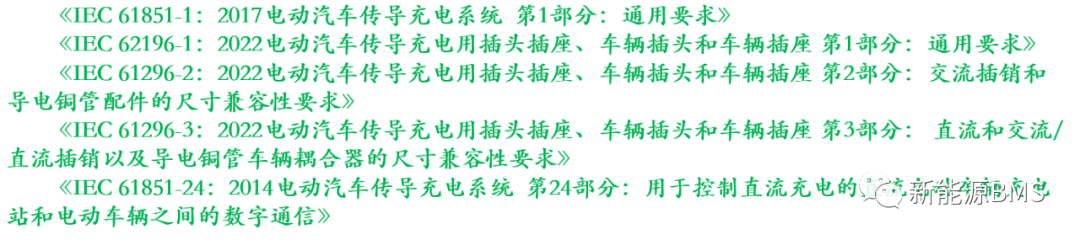

這次來聊一聊國外的充電標準，國外具體又分為歐洲、美國、日本等主要地區，了解這些地區的充電標準與我國的標準差異之前，先要了解一下IEC的主要充電標準，具體如下：

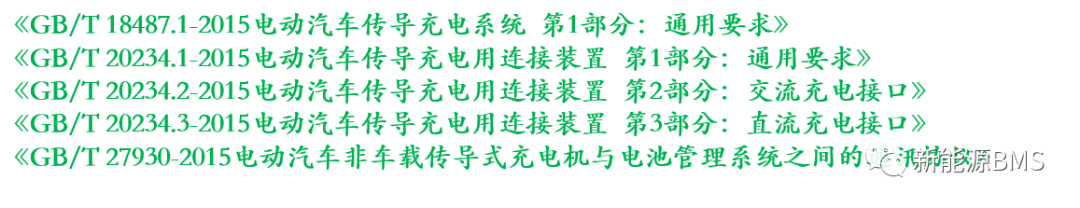

可以看出這些IEC充電相關標準都能找到國標的對應標準。

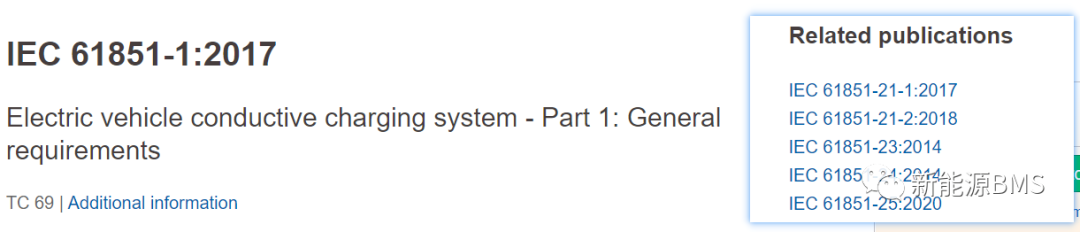

先看標準IEC 61851-1，在IEC官網上搜索出此系列標準一共有6個，目前的版本如下圖所示；IEC 61851-1中定義了3種連接方式與4種充電模式，接下來具體看下。

連接方式A：

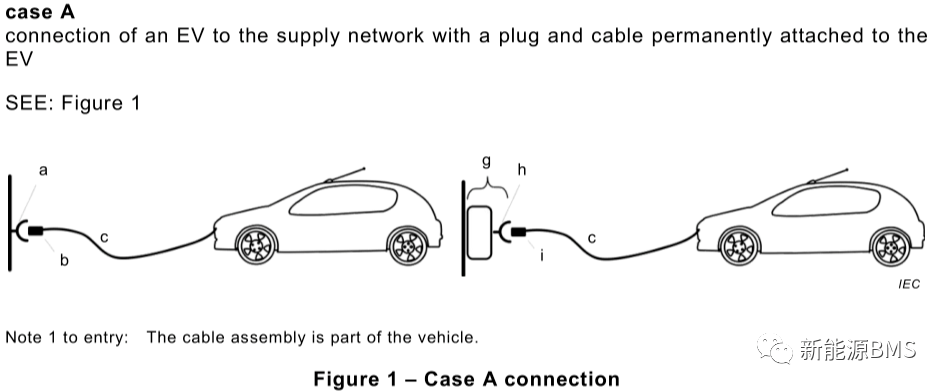

這種連接方式為充電線永久固定在電動汽車上，插頭連接到充電網絡。

連接方式B：

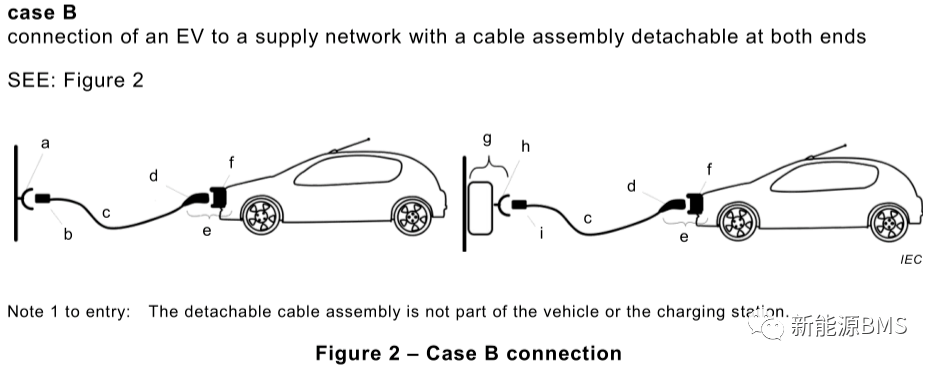

這種連接方式為充電線與電動汽車和充電網絡之間都是可拆卸的，充電時再把二者通過充電線建立連接。

連接方式C：

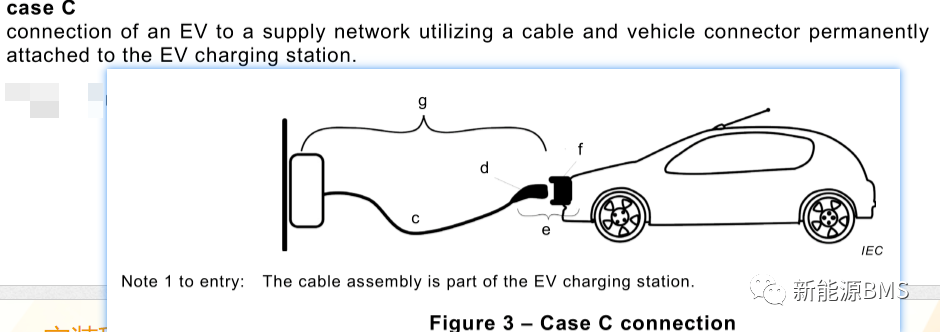

這種連接方式為充電線永久固定在充電網絡上，充電時插頭連接到電動汽車。

充電模式1：

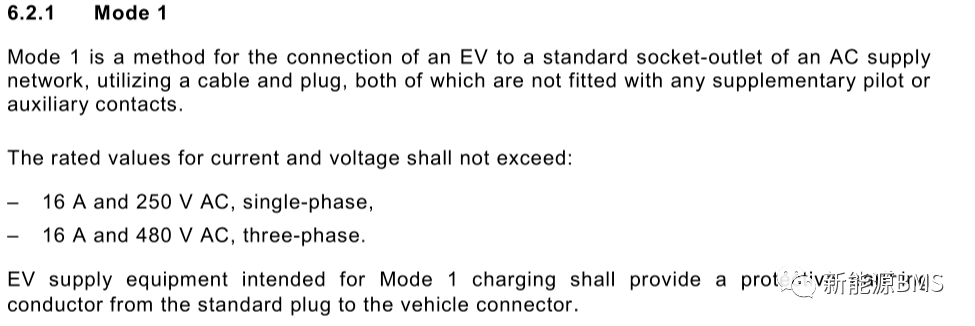

模式1是電動汽車?yán)秒娎|和插頭連接到交流電供電網絡標準插座的方式，兩者均無配備任何補充導向器或輔助觸點；就是飛線充電，它在我們國標中是不允許采用的。

充電模式2：

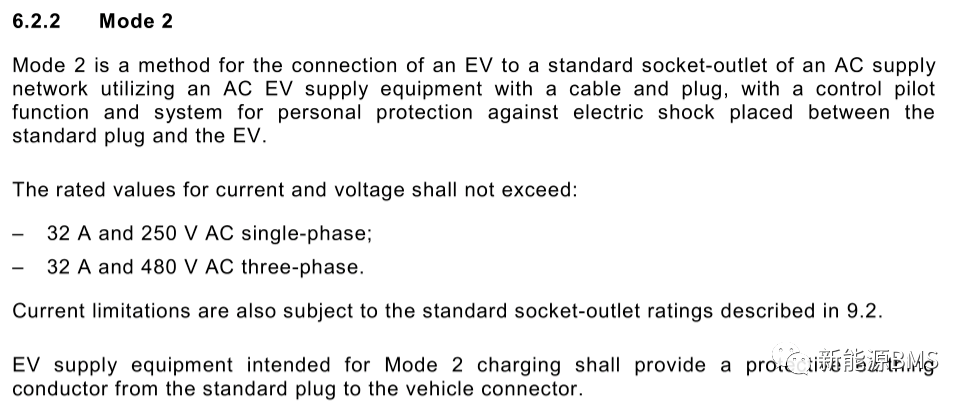

模式2是電動汽車?yán)媒涣麟姽┙o設備連接到交流動汽車供電網絡標準插座的方式，交流電動汽車供給設備有電纜和插頭、控制導引功能和位于標準插頭和電動汽車間的防電擊保護系統；就是在飛線上面加了控制導引和保護電路。

充電模式3：

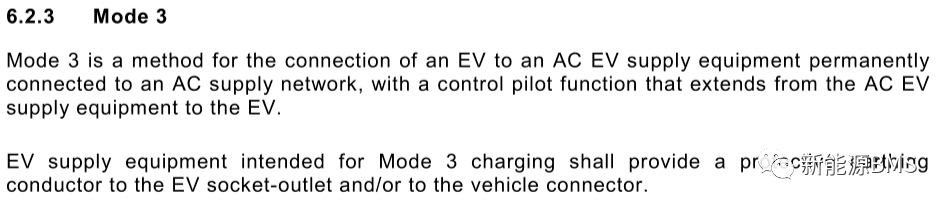

模式3是電動汽車連接到交流電動汽車供給設備（該設備永久連接到交流電供電網絡）的方式，它有控制導引功能，可從交流電動汽車供給設備延伸到電動汽車；就是典型的交流充電方式。?

充電模式4：

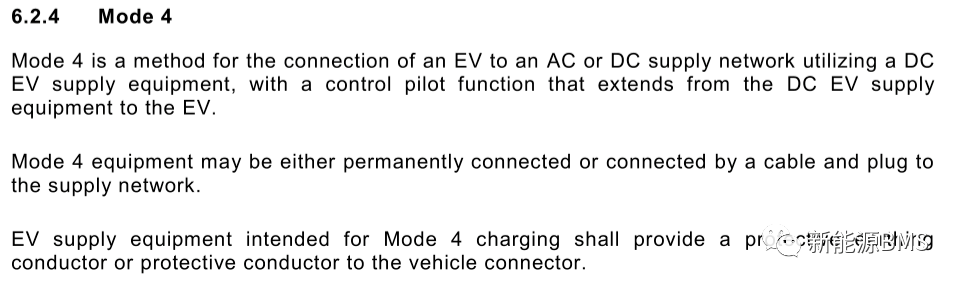

模式4是電動汽車?yán)弥绷麟妱?dòng)汽車供給設備連接到交流電或直流電供電網絡的方式，它有控制導引功能，可從直流電動汽車供給設備延伸到電動汽車；就是直流充電方式。

總結起來，四種充電模式概括如下圖。（圖片來源于網絡）

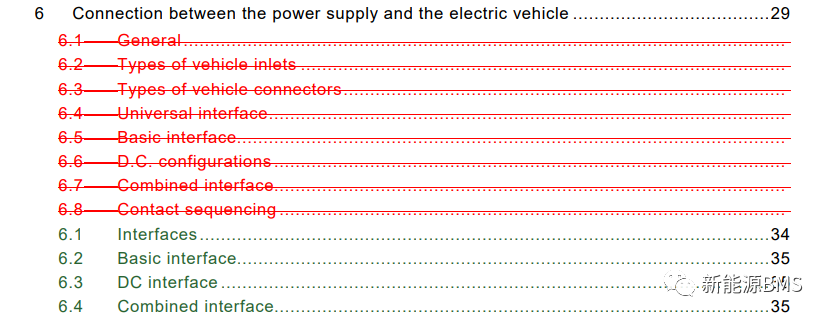

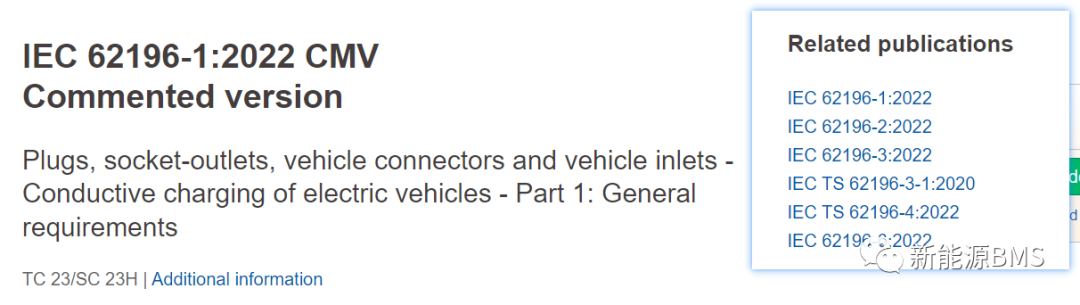

除此之外，在IEC 61851-1的附錄中也定義了充電導引電路等細節，這些內容后面再說；接著看下IEC 62196的相關標準，在IEC官網上搜索到的所有相關標準如下圖，2022年更新了很多內容（IEC TS代表還未形成國際標準，目前處于技術規范階段）。
