汽車線束基本原材料介紹

來源：線束世界?作者：?2023-09-21 12:47

線束的定義：??

線束是汽車的神經系統，用于動力和信號的傳輸和分配。一般由開制的導線，連接塑件，金屬端子，膠帶和其它定位件、保護件等組成。

640 (6).jpg

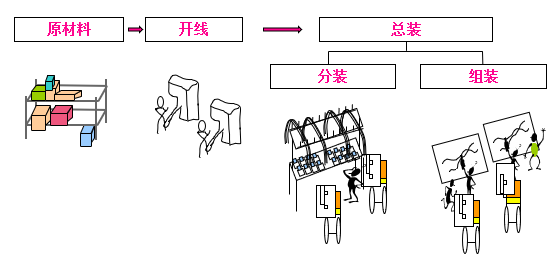

線束的制作流程：?

640 (2).png

線束的原材料分類：?

?1. 電氣連接類材料：導線（電線）插接器（二次鎖）?端子?? ? ? ? ? ? ? ? ? ? ? ? ? ??

?2. 覆蓋物 /保護作用類材料：

膠帶

管（波紋管/PVC管）密封件

橡膠護套

3. 固定類材料：

支架（線槽）

定位件（卡釘/扎帶）

導線分類：

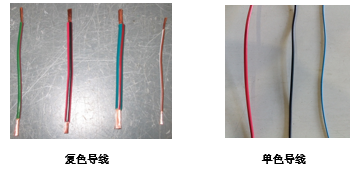

導線 :外面包有不同顏色絕緣層的銅心線，用來將信號和動力從一端傳輸?shù)搅硪欢?。?dǎo)線分類（顏色）：單色導線和復色導線。

640 (3).png

?導線分類（截面積）：?0.35、0.5、0.75、1.0、1.5、2.0?、3.0? 、4.0等。??

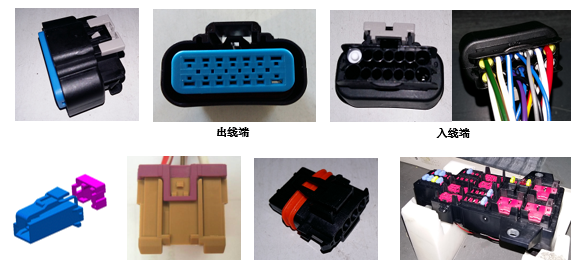

插接器分類：

接插器:? 一種連接零件，通常由塑料制成，通常把壓有端子的導線插入其內起到線與線間、線與用電器間的連接作用。

640 (4).png

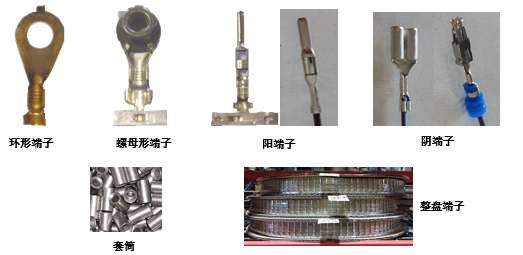

端子分類：

端子:?? 一種成形的五金部件（一般材質為銅），壓接在導線上，起到連接和傳輸信號的作用。

端子分類：?環形端子、螺母形端子、陰端子、陽端子、套筒等。

640 (5).png

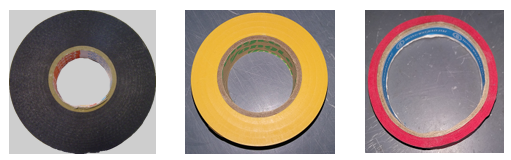

覆蓋物 /保護作用類材料：膠帶

膠帶:? 纏繞在線束表面，用于避免導線裸露,起到保護導線的作用。

膠帶分類（材質）：PVC膠帶、布膠帶、纖維膠、紙膠帶等。

膠帶分類（顏色）：黑色膠帶、黃色膠帶、紅色膠帶等。

640 (6).png

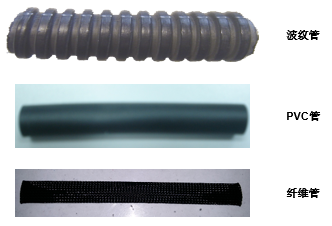

覆蓋物 /保護作用類材料：管（波紋管/PVC管）

管:?用PVC材料制作的一種零件，用來保護導線防水、防熱、防磨、防塵。

管的分類：?波紋管、PVC管、纖維管等。

640 (7).png

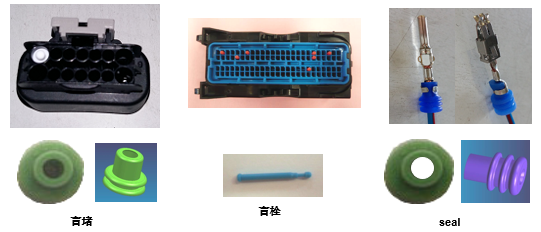

覆蓋物 /保護作用類材料：密封件

密封件:?用橡膠/塑料制成，穿在導線上或插在插接器內，起防水密封的作用。?(主要用于汽車的濕區的線束)。

密封件的分類：盲堵、盲栓、seal。

640 (8).png

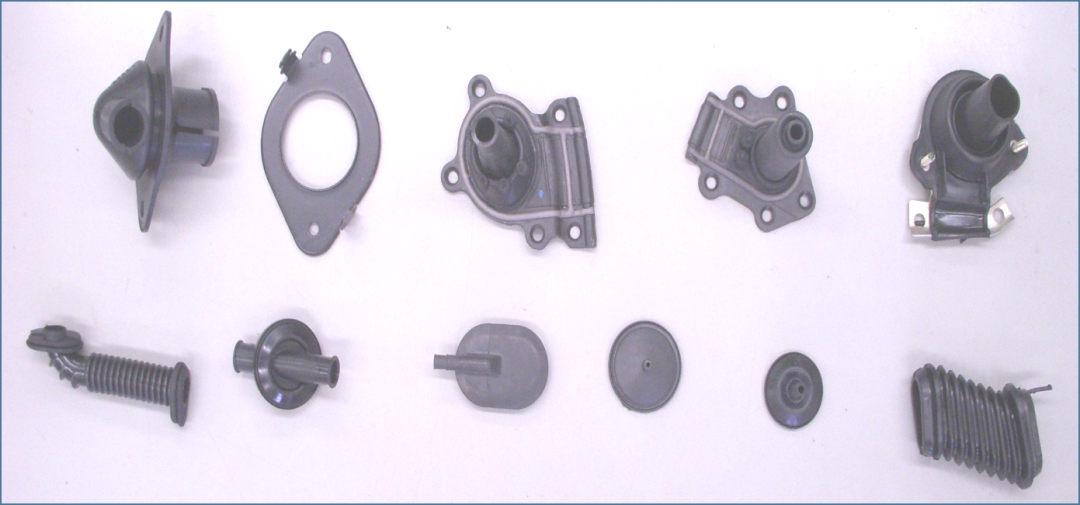

覆蓋物 /保護作用類材料：橡膠護套

橡膠護套:?用橡膠制成，穿在導線上，是連接干區和濕區之間過渡的零件，起防水密封、減震、防磨、防塵的作用。

640 (9).png

固定類材料：支架（線槽）

支架（線槽）：用塑料制成，固定在線束外面，起到定型和保護的作用。

640 (10).png

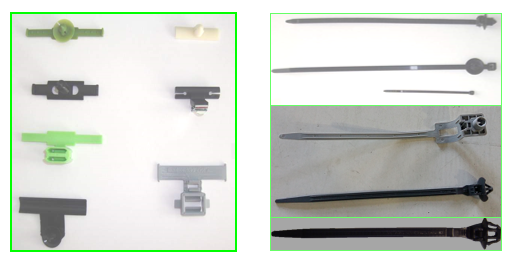

固定類材料：定位件（卡釘/扎帶）

定位件：通常由塑膠制成，固定在線束外面，是線束在整車上固定不動的重要元件。

640 (11).png
