汽車線束的發展史（四）—數據線纜的崛起

來源：線束世界?作者：線束世界?2024-05-28 10:57

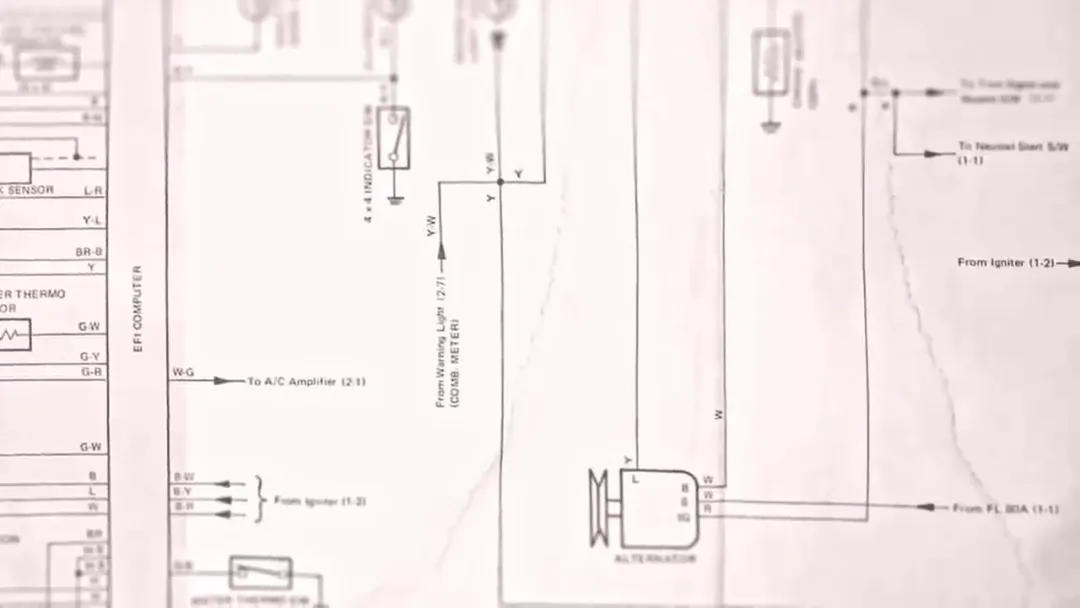

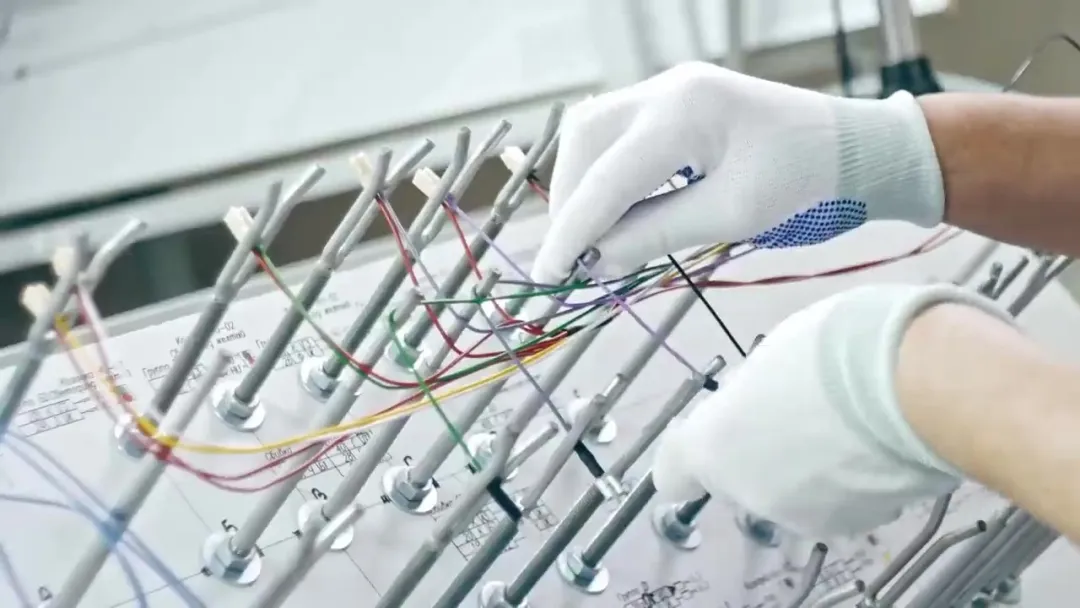

線束設計圖

隨著1980年代數字引擎管理系統的廣泛應用，車輛底盤的線束設計面臨著新的挑戰，即需要適應數字信號及高度敏感的模擬傳感器信號的傳輸。使用成本較低的PVC作為絕緣材料在此過程中出現了問題，原因在于其較高的介電常數。

介電常數是衡量材料在電場作用下極化能力的指標，高介電常數材料會吸收更多能量，這可能導致信號在高頻率下的衰減與失真。

信號失真

另外，信號線需在由點火系統及充電系統產生的電磁干擾環境中正常工作，同時還需抑制線束內部線路間的串?dāng)_。

信號線被影響

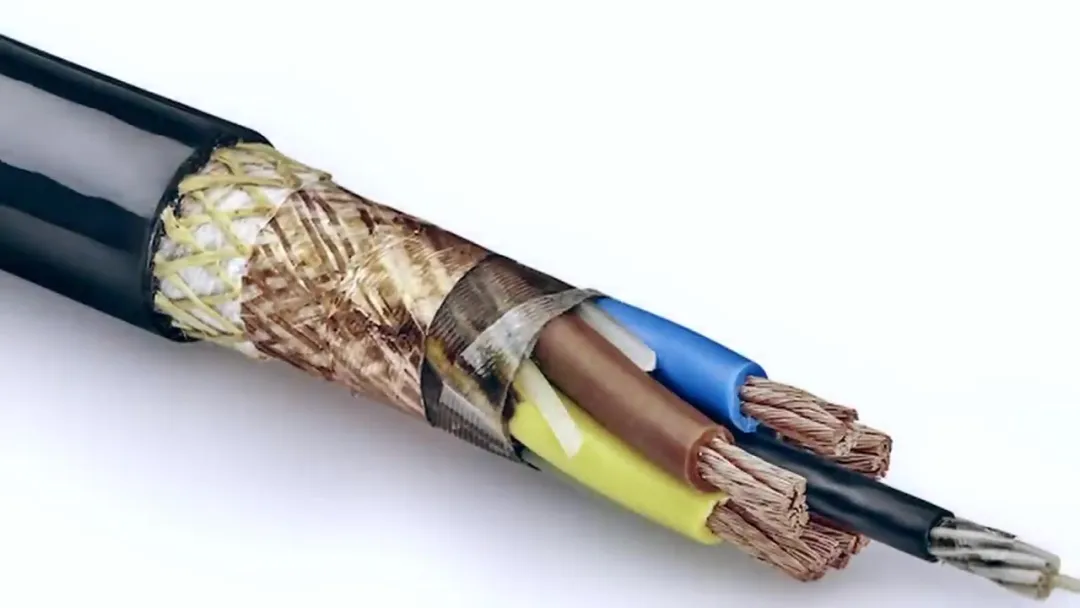

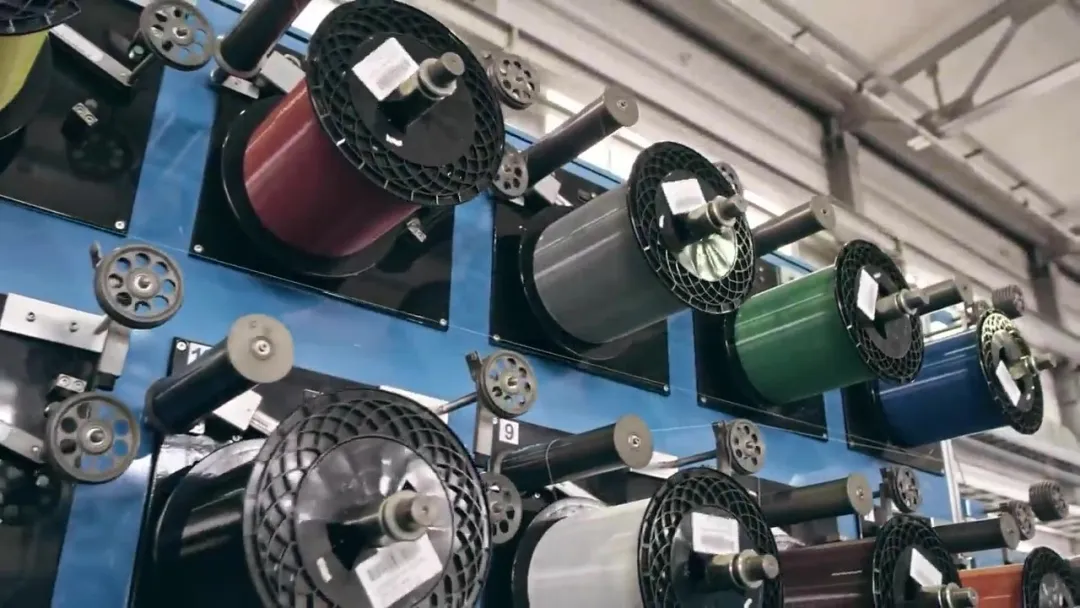

為此，低介電常數的絕緣材料如聚乙烯和交聯聚乙烯成為了更佳的選擇，因為它們能夠在高頻下最小化信號損耗，特別適用于ABS傳感器或氮氧化物傳感器等敏感信號的傳輸。

ABS線束

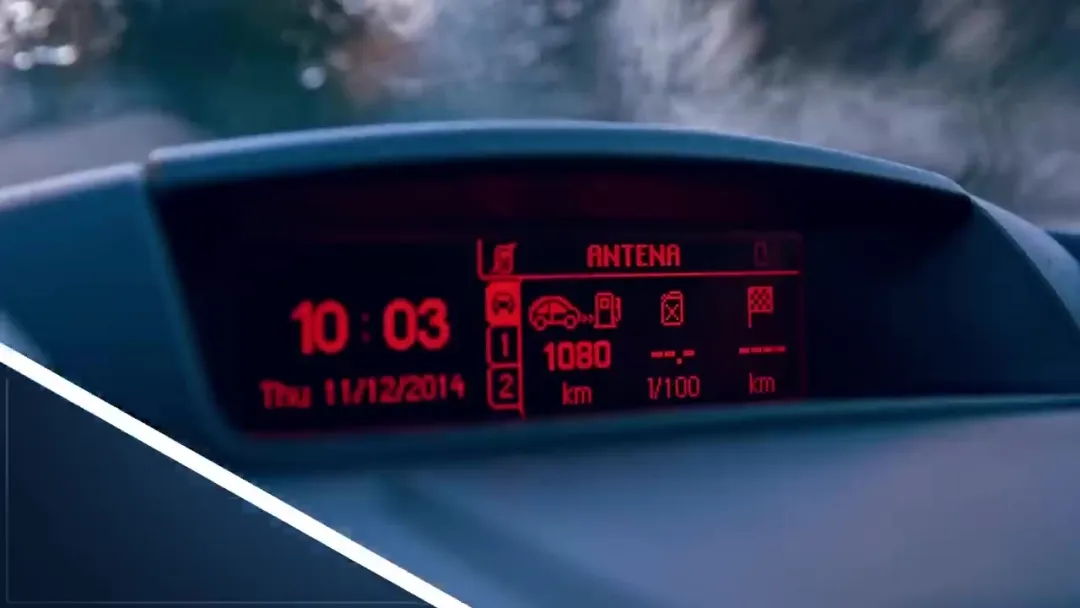

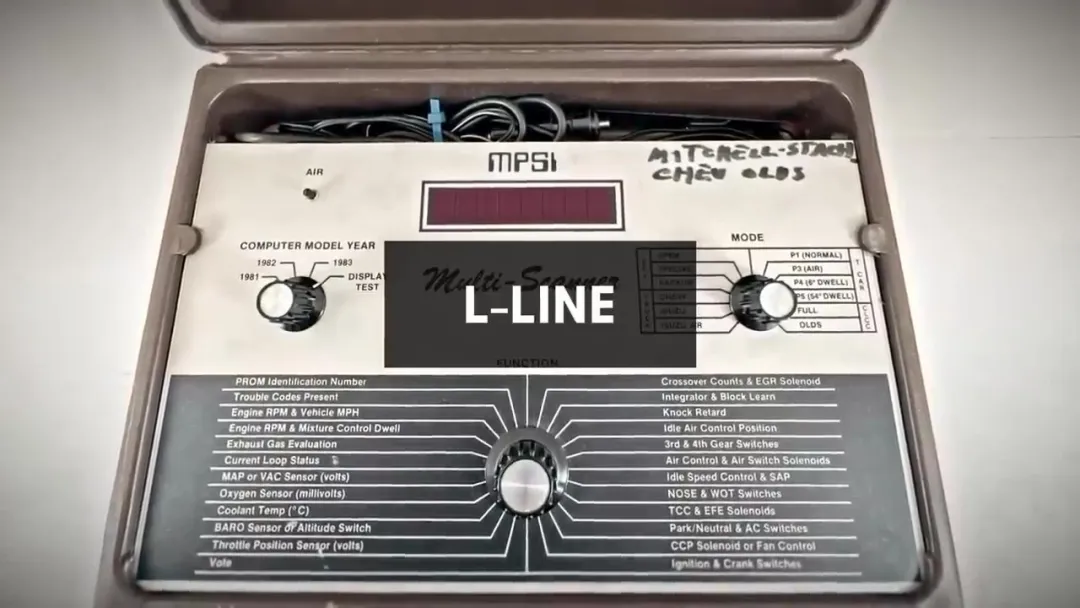

在20世紀90年代，隨著計算機技術的融入，汽車電子系統開始與之集成，網絡拓撲結構逐步被大多數汽車制造商采納。

網絡拓撲結構

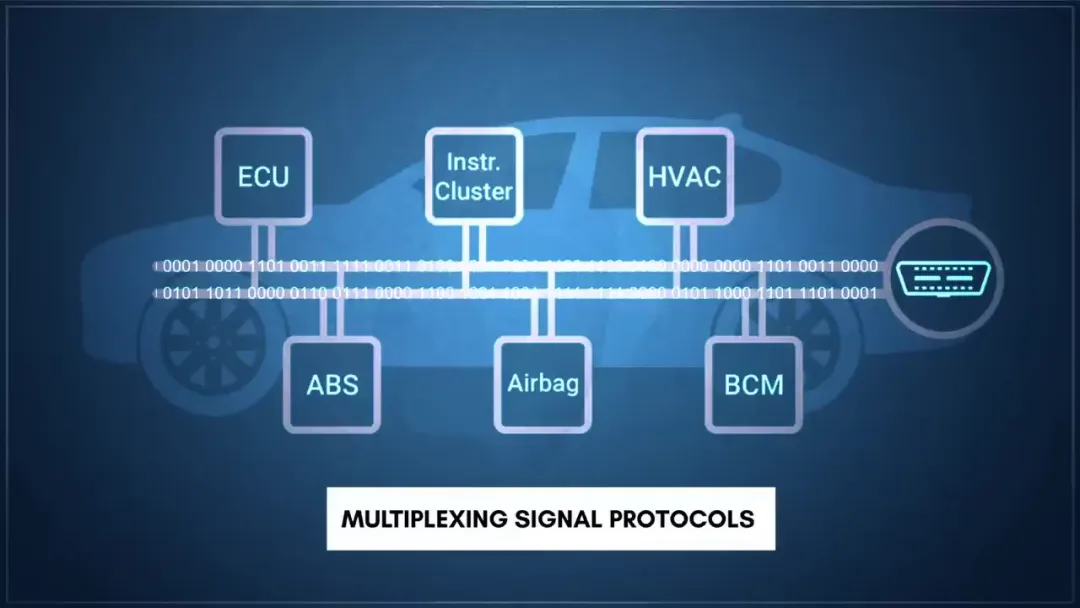

在該架構中，各車輛子系統均配備有電子控制單元（ECU）。而多路復用信號協議則允許在單一物理通道上進行多路數據的交換。

多路復用系統

初期的多路復用系統采用了衍生自工業領域的基礎串行通訊協議，例如RS-232、RS-485和RS-422。

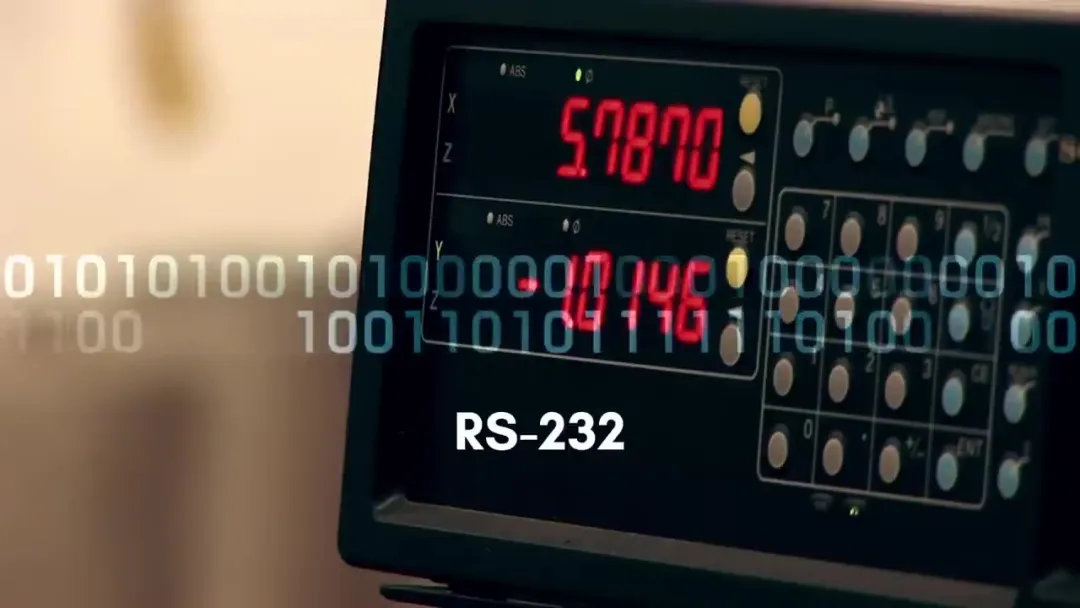

RS-232

RS-458

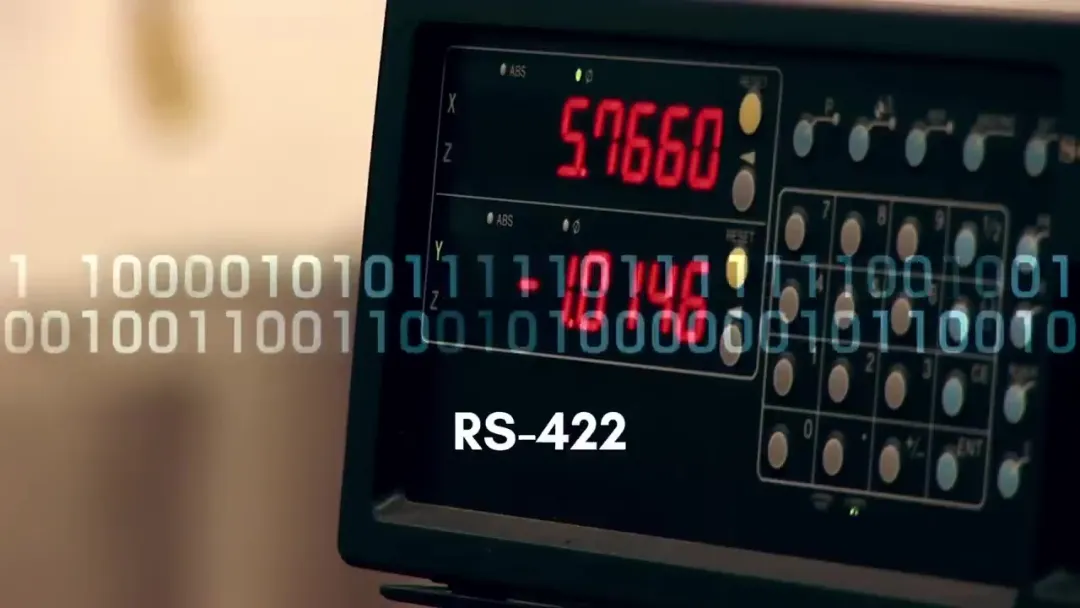

RS-422

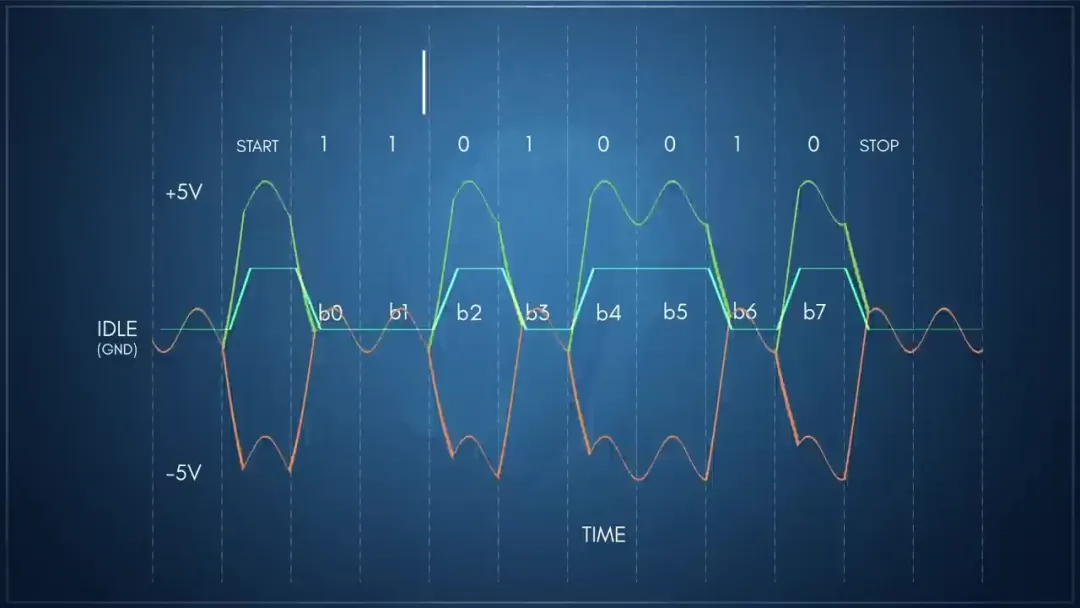

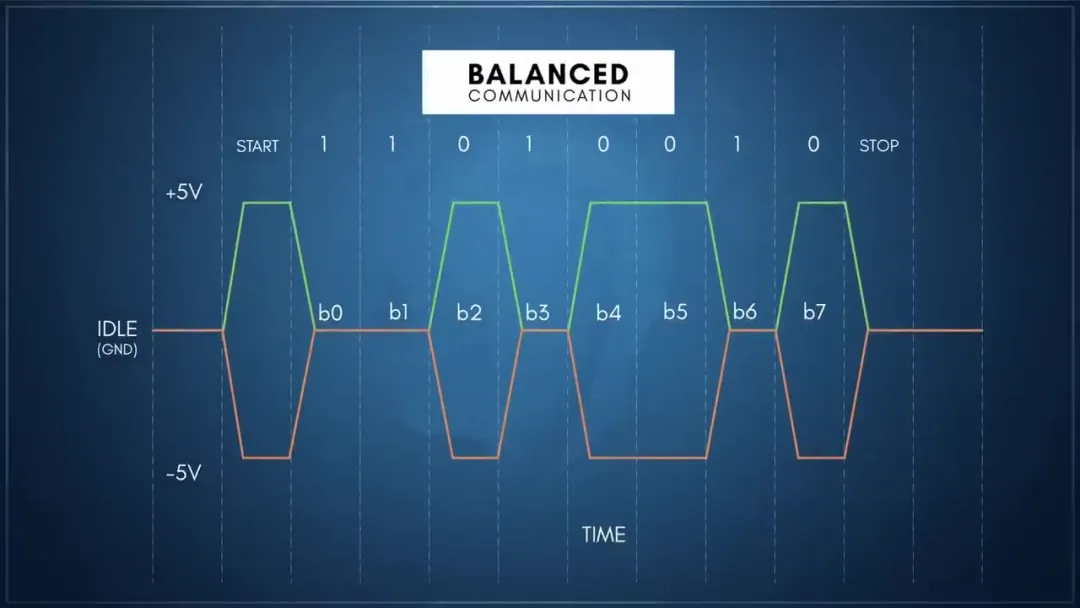

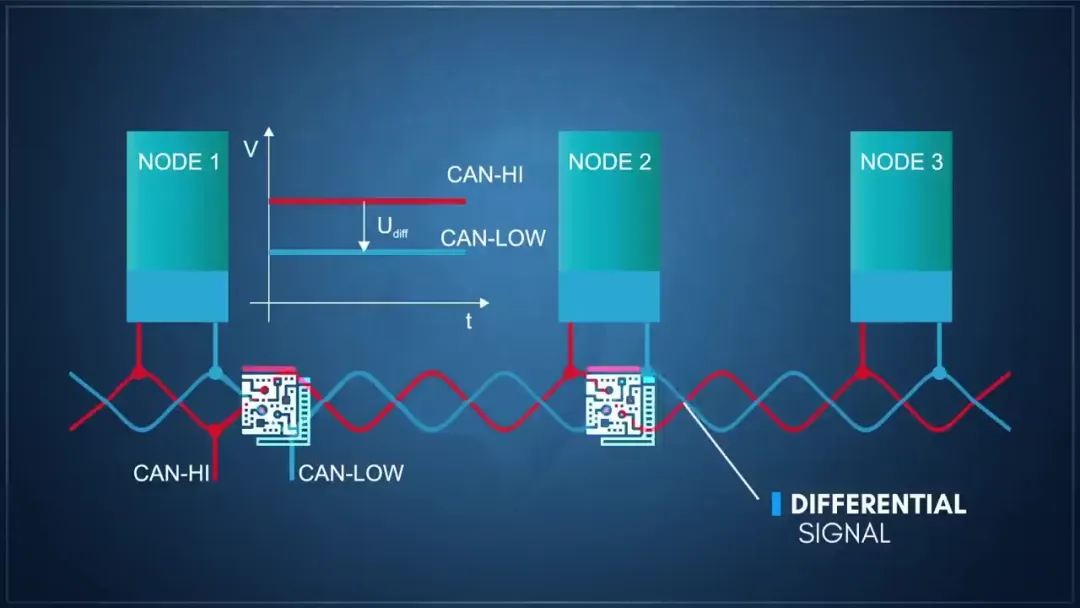

這些協議基于預設的固定波特率以及必要的連接管理數據，以實現比特流的直接傳輸。其中，最簡易的形式為單端通訊，它通過與地相對的電壓級別來表征比特。盡管此方式僅需一根信號線且易于實現，但限于其對噪聲的高度敏感性，比特率受限。相較之下，差分串行通訊則通過雙絞信號線進行改進，其中一條傳輸正信號，另一條傳輸相反的信號。
