線束裝配簡單介紹

來源:線束世界?作者:?2023-09-22 12:46

汽車線束裝配分2道工序:分裝和組裝


分裝工序:主要是電氣元件的組裝。??


1.插接;2.安裝二次鎖/盲堵/盲栓。


組裝工序:主要是覆蓋物和固定件的組裝。


1.覆蓋物的組裝:膠帶的纏繞;各種管的安裝(波紋管/PVC管/纖維管);護套的安裝;2. 定位件/支架的安裝。



分裝:插接


電氣元件的對配:實現電路的連接和電流暢通。


插接:將帶有端子的導線插入插接器的孔位中,以實現電路的連接和電流暢通。


640 (1).png


插接方法:插接三步曲


正確的插接方法:

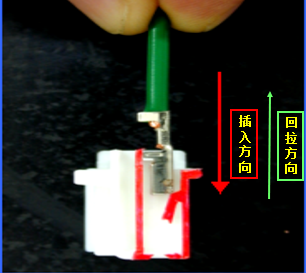

1.推;2.聽(端子插接到位時,會聽到“嗒”的一聲回響);3.回拉。* 注意圖中手指輕握的捏線手法與垂直的插入角度。


640 (2).png


插接電測臺:

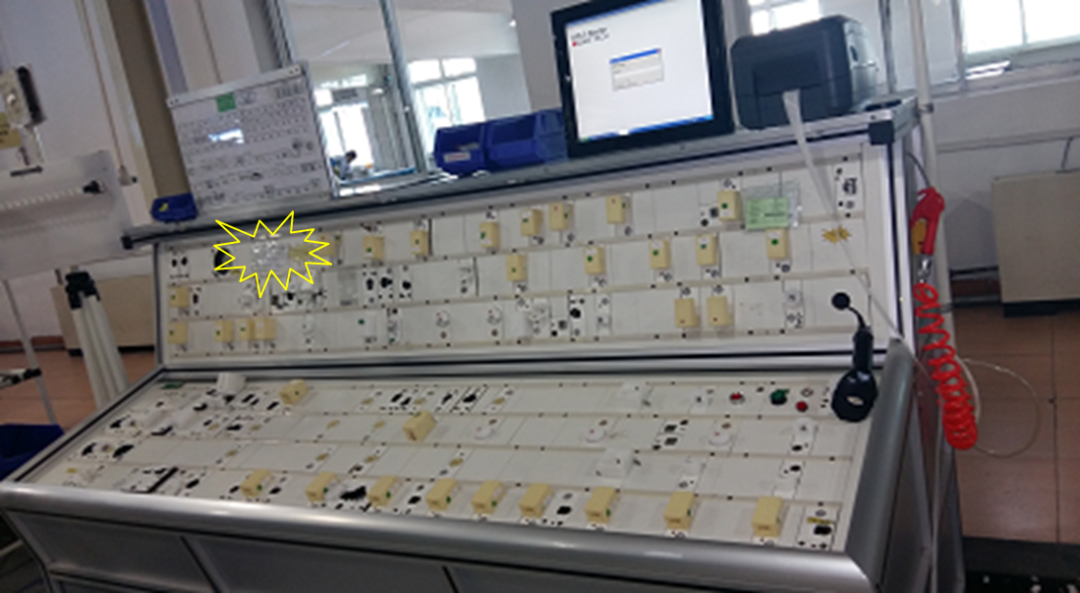

電測臺必須經質量放行后才能使用,電測臺上必須有質量放行標簽。電測臺可以檢測電路是否正確,但不能檢測端子插接是否到位。


640 (3).png


如何正確的完成插接:


1.依據工藝文件拿取正確的看板線。


2.依據工藝文件拿取正確的插接器。


3. 依據插接目視圖和工藝文件將看板線插入到正確的孔位,沒有遺漏。


4. 必須執行插接三步曲,確保插接到位。

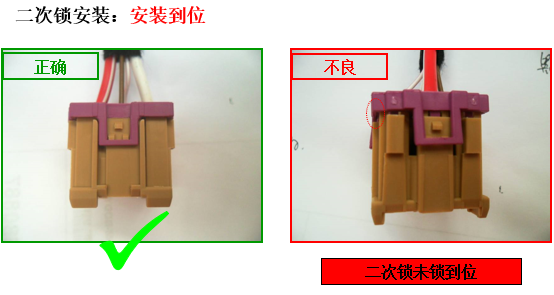

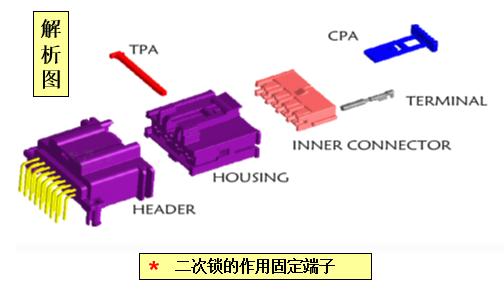

分裝工序----安裝二次鎖/盲堵/盲栓


640 (4).png


640 (5).png

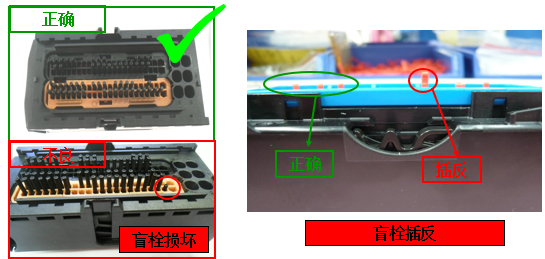

盲堵安裝:依據工藝/目視圖安裝到正確的孔位。盲堵要低于插接器的端面,沒有損壞。


盲栓安裝:依據工藝/目視圖安裝到正確的孔位。盲栓插接到位,方向正確,沒有損壞。


640 (6).png

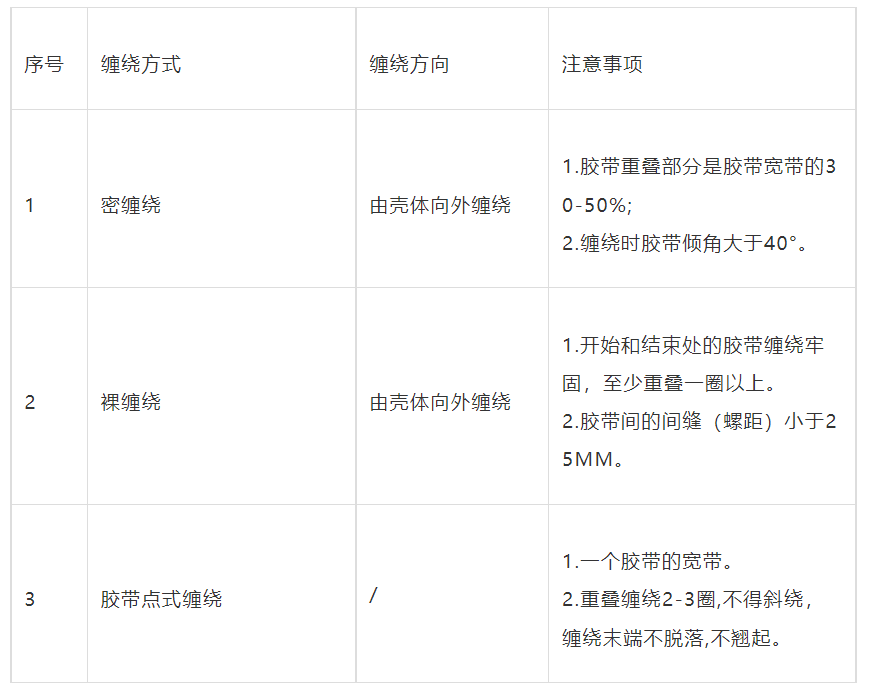

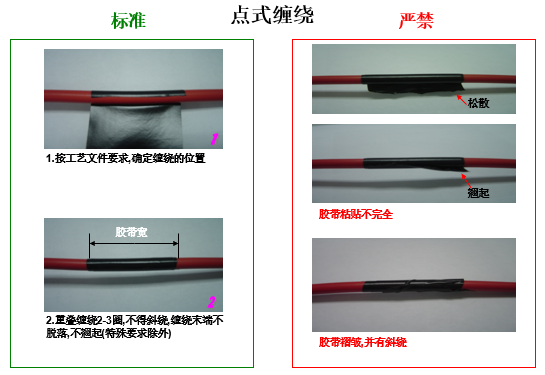

纏繞的方式:膠帶纏繞禁止反膠。


640 (7).png


640 (8).png


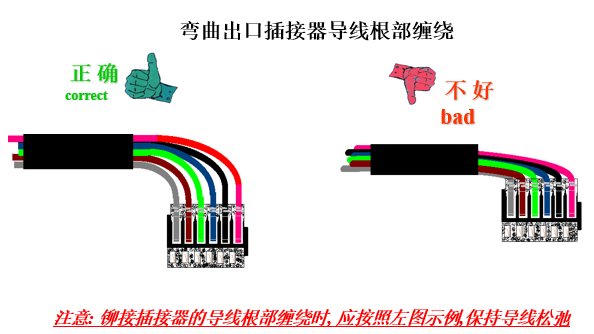

640 (9).png



波紋管組裝:

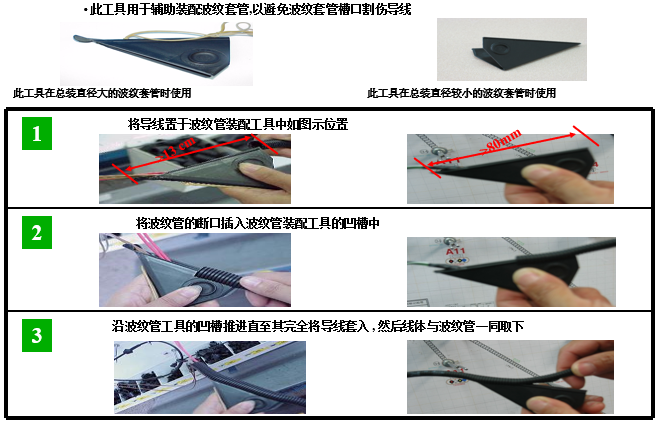

安裝波紋管時必須使用上管器安裝。安裝波紋管時禁止劃傷導線。

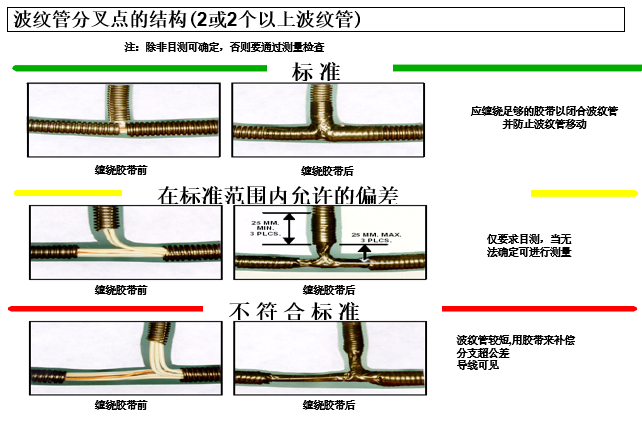

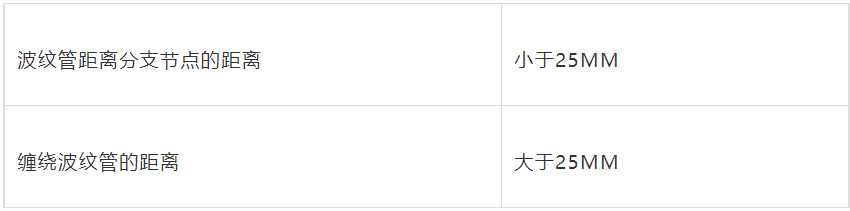

分支節點處固定波紋管:


640 (10).png


640 (11).png


640 (12).png



護套組裝:


640 (13).png

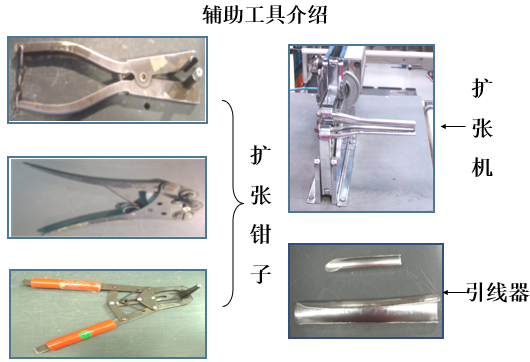

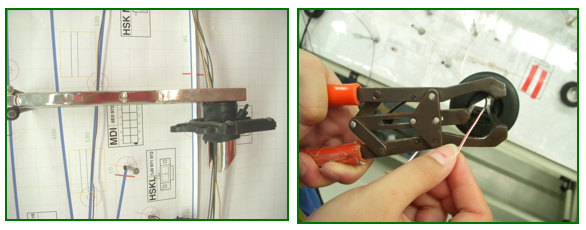

按工藝要求使用正確的擴張工具,避免錯誤的工具損傷端子及橡膠件,同時在端子通過過孔處要小心端子不要被刮到。同時注意護套方向正確。


640 (14).png

640 (18).png

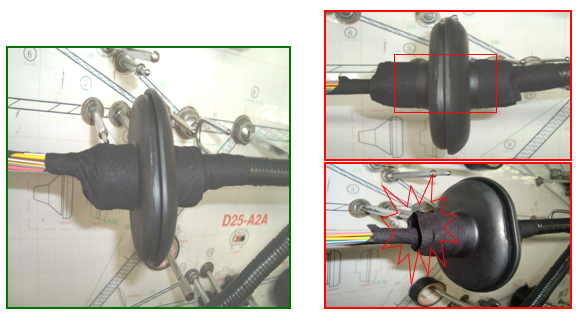

橡膠件要按工藝要求進行纏繞到根部,橡膠件要被膠帶完全的包裹,避免纏繞不到位橡膠件脫落。

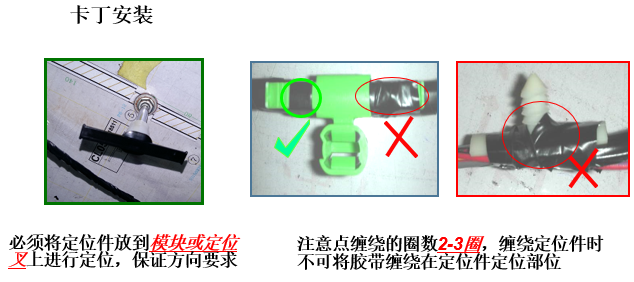

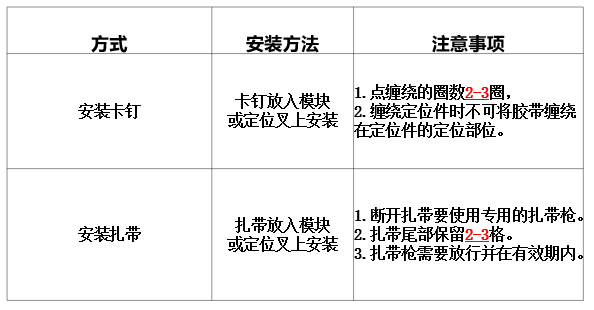

定位件組裝:

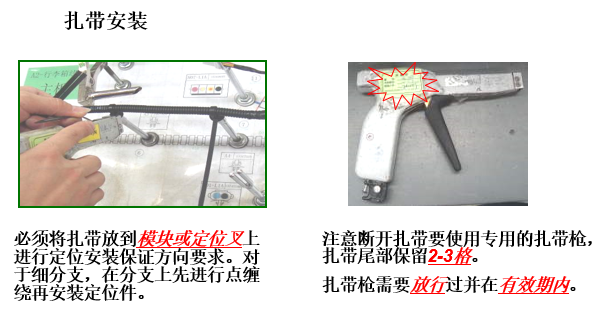

640 (15).png


640 (16).png


640 (17).png
