中國的互聯網企業的水平，已經處于世界前列。至于工業軟件，中國基本上是白紙一張。這一塊，基本是外國人的天下，不得不說這是線束人的一大痛點。而線束企業，無論大小，多多少少會用到一些開發的工具。

?

線束軟件可分為兩種：一種是設計型軟件，一種是制造型軟件。設計型軟件主要指線束原理，3D設計，3D轉2D，仿真的軟件，常見的軟件有Zuken，Caresoft, CHS, EB-Cable，Vesys等。制造型軟件主要是指將2D圖紙轉換為工廠內部的工藝文件，BOM，工時等，常見的軟件有澤泰CAD，E3，CAP-H等。

?

無論是全球五百?gòu)?qiáng)企業，還是只擁有幾十名員工的線束加工企業。都應該擁有一款屬于自己的線束制造加工軟件。憑借線束加工自動化設施，有助于消除許多勞動密集型和最容易出錯的任務，縮短設計周期，降低返工成本并提高利潤率，這樣線束加工企業通常會在不到九個月的時間內獲得回報。線束制造型軟件對于一個線束加工企業起來來說是必不可少的。

那么，常用汽車線束設計軟件有哪些？

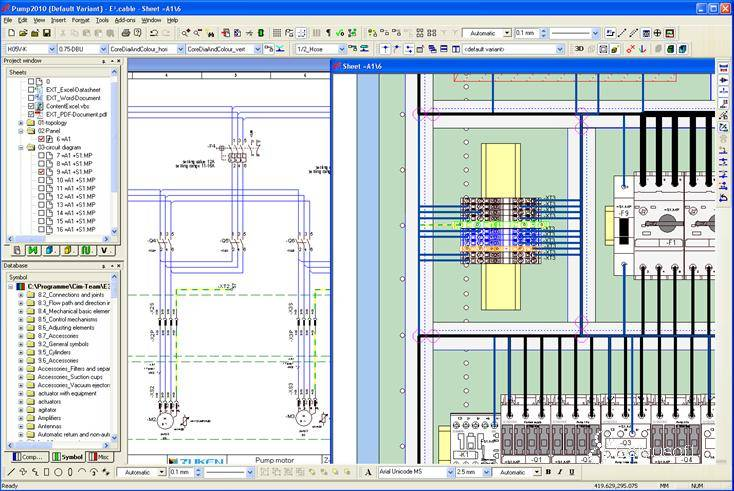

E3是ZUKEN公司的主打產品，由電氣CAE專家CIM-TEAM團隊完全基于Windows環境開發的第三代E-CAE電氣智能設計平臺，產品所有模塊基于唯一數據庫工作且項目文件為單一文件，保證了數據一致性和安全性；實現了數據高速同步和數據簡便管理。

E3.series是用于電氣控制、電裝、線纜線束設計的綜合電氣CAD。其強大先進的功能與豐富的選購件備受好評，以汽車制造商與汽車設備相關企業為主，已被機床/工業機器制造商等3,000多家公司引進。

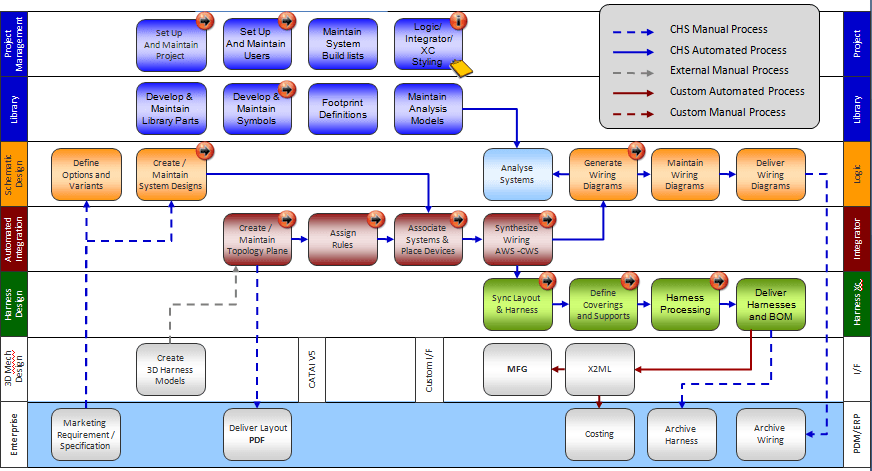

Capital Harness System(CHS)是Mentor Graphics公司的電氣線束設計集成環境，涵蓋了電氣原理設到線束工程化設計，直至最后生產制造的整個流程。CHS擁有系統級別的擴展性，支持基于服務（SOA）的數據傳輸架構，除和TeamCenter具有標準接口外，還能和其他企業級的PDM，ERP系統進行整合，共同管理車輛產品設計數據

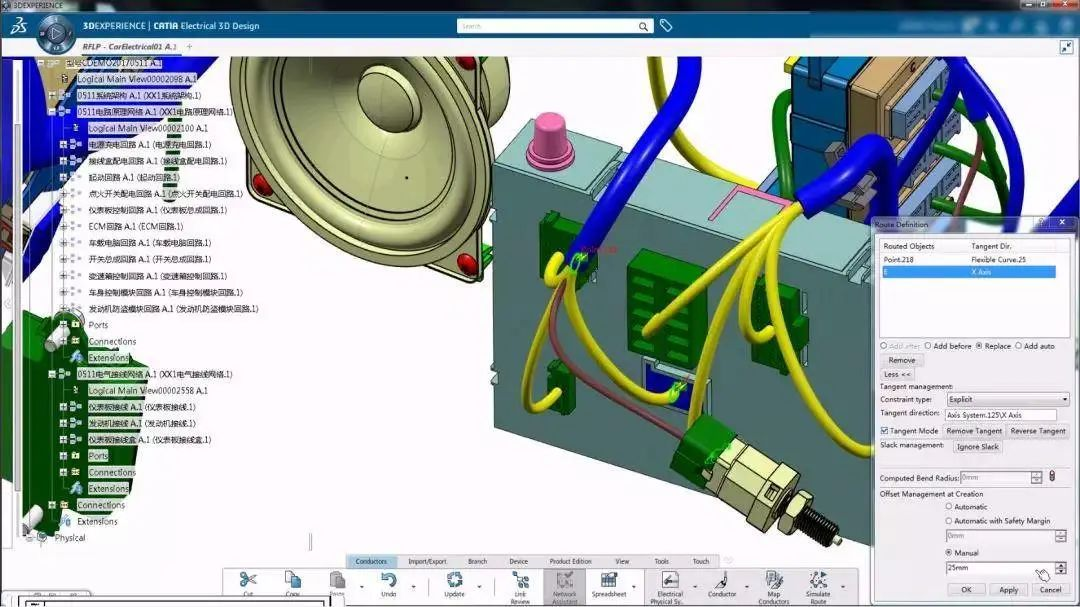

CATIA是法國達索公司的產品開發旗艦解決方案。作為PLM協同解決方案的一個重要組成部分，它可以通過建模幫助制造廠商設計他們未來的產品，并支持從項目 前階段、具體的設計、分析、模擬、組裝到維護在內的全部工業設計流程。

模塊化的CATIA系列產品提供產品的風格和外型設計、機械設計、設備與系統工程、管理數字樣機、機械加工、分析和模擬。CATIA產品基于開放式可擴展的V5架構。

CATIA是汽車線束3D工程師經常使用的軟件。

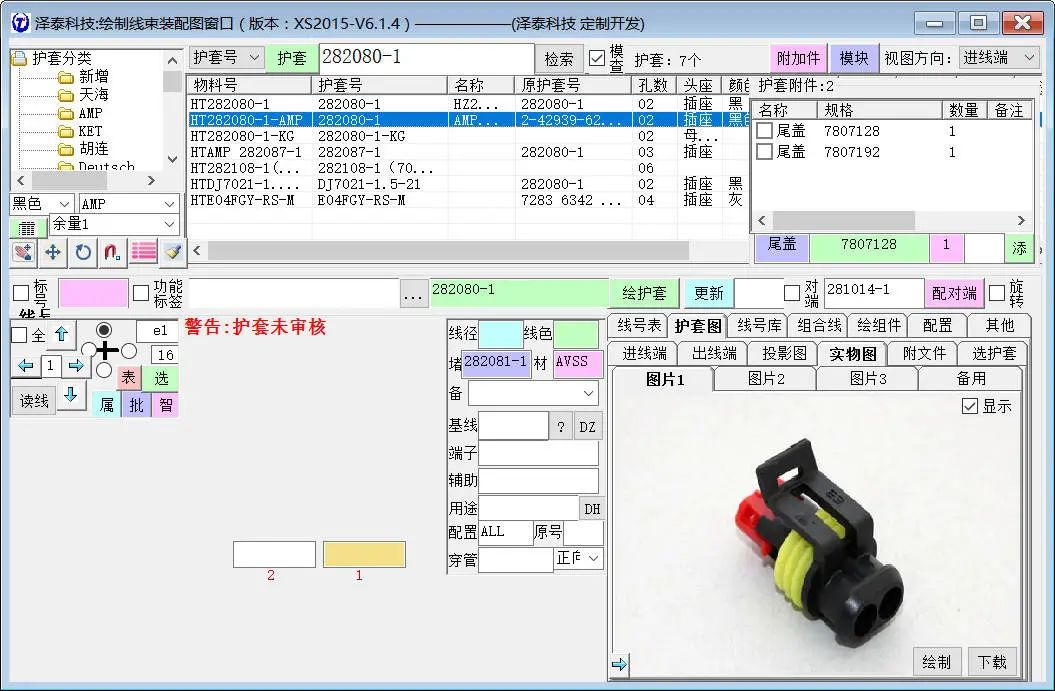

澤泰線束軟件是一款基于CAD平臺的專業線束設計軟件，具有線束原理圖設計、CATIA接口、線束2D裝配圖快速生成和線束2D圖工藝分解等功能模塊。通過建立常用接插件及其適配關系數據庫，統一技術標準，共享設計資源，實現線束圖紙的參數化快速設計，保證設計圖紙的準確性和規范性。

通過軟件可完成對客戶圖紙的快速報價及詳細工藝分解，一鍵生成裁線表、材料BOM等工藝數據，軟件可快速生成預裝圖和1:1工裝板圖，并保證各種工藝輸出結果100%正確。

AUCOTEC 公司以其35年的行業經驗，致力于開發面向工廠設計、裝備制造以及交通車輛領域全生命周期的數字化工程設計平臺。其行業解決方案涵蓋了從大型工廠的流程圖、過程控制與電氣系統、到汽車工業用的模塊化設計等諸多工業領域。

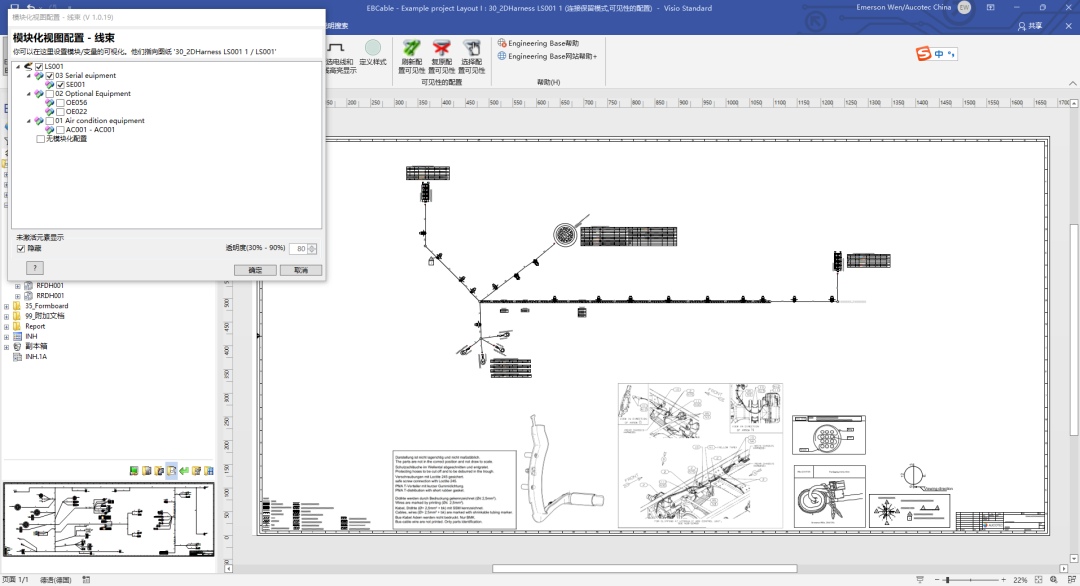

EB Cable為數字化線束設計平臺，具有拓?fù)浼軜?gòu)、系統與接線原理、2D線束圖、釘版圖、車輛配置選項管理、電氣仿真驗證等一系列功能?？勺鳛殡姎舛?jí)物料庫，為車輛及線束廠家提供精準的線束B(niǎo)OM與核價，并可精確管理到各個車型配置的變量關系，大幅度提高多配置、小品種車型研發效率。

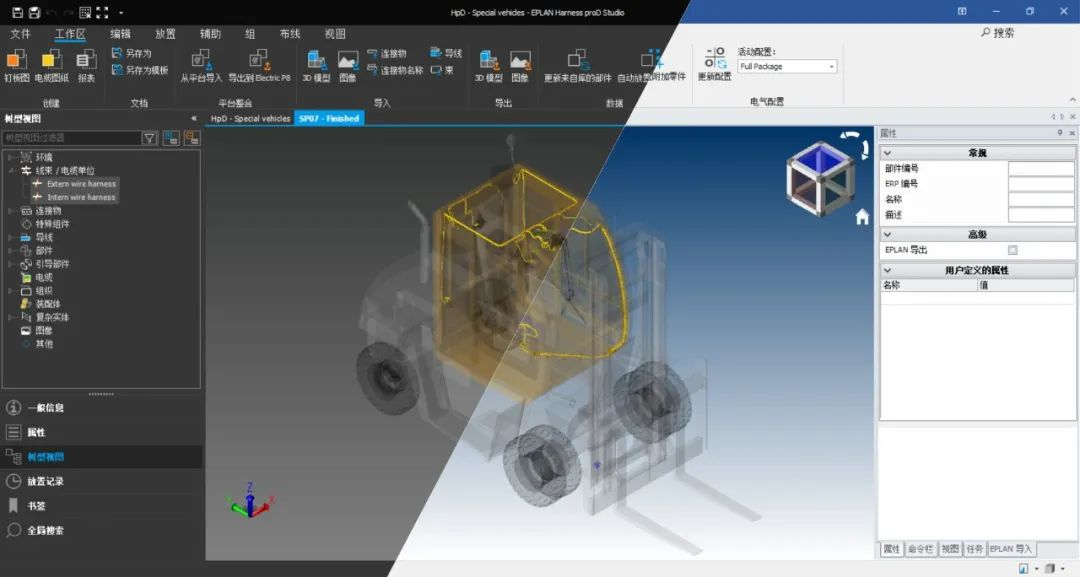

EPLAN成立于1984年，隸屬于德國洛飛騰集團，是全球電氣設計類工業軟件領域的領跑者，深度聚焦電氣自動化設計、機電一體化工程設計、數字信息化集成三大業務領域，為客戶提供軟件解決方案和工程設計咨詢服務，推動行業生態系統的數字化平臺建設，助力中國智能制造。

EPLAN產品廣泛應用于設備制造、盤柜制造、過程行業、能源電力、汽車工業、食品飲料、海事船舶、樓宇控制等行業。EPLAN的業務遍布全球超過50個國家，為全球客戶提供電氣設計相關解決方案。

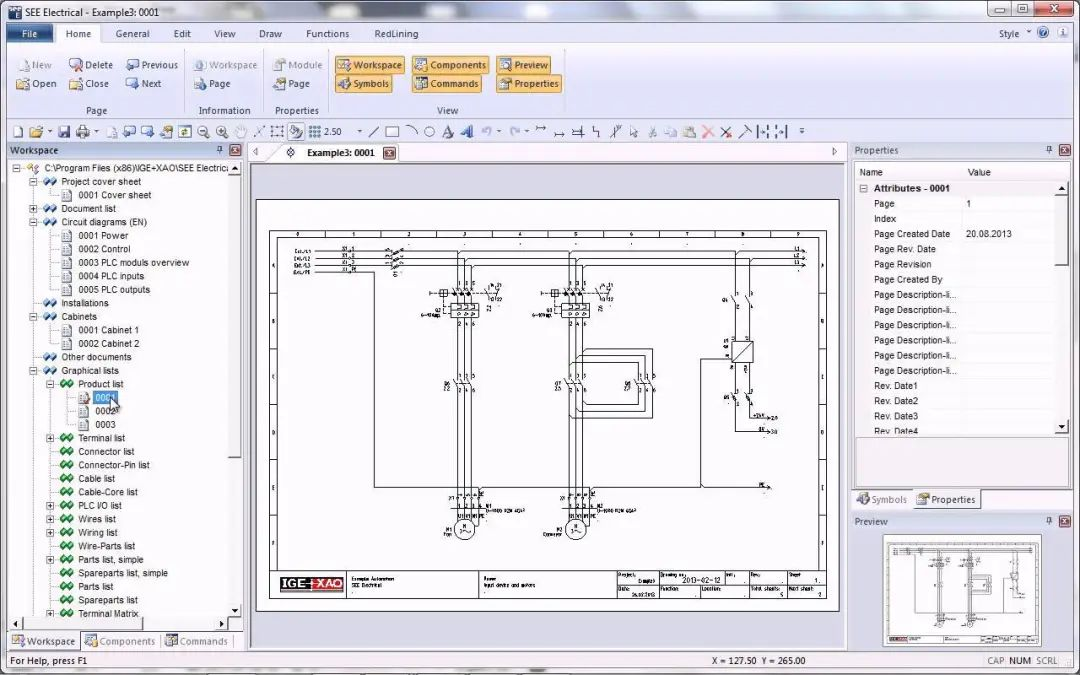

See Electrical是由IGE+XAO集團開發的一款基于Windows操作系統的電氣CAD設計軟件，該軟件為航空航天，軌道交通，汽車等線束設計行業提供了線束設計解決方案。SEE Electircal 提供的實時和自動生成功能，結合可靠技術，適用于管理項目和多種表格清單。直觀的界面能讓使用者通過簡短的培訓很快入門。

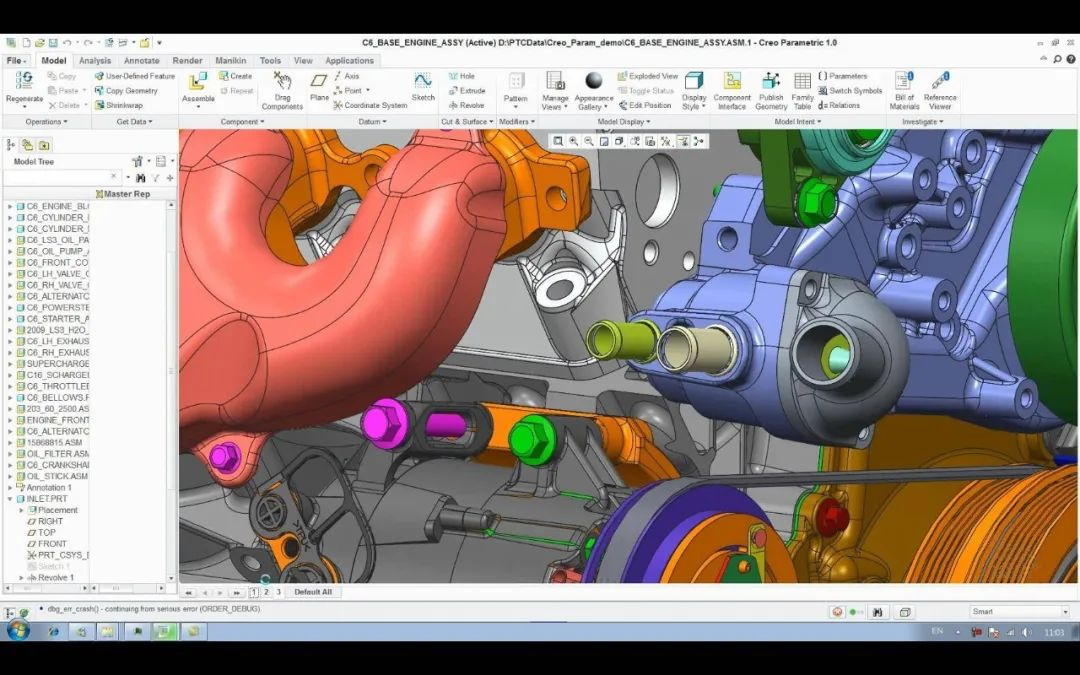

Pro/Engineer是一套由設計至生產的機械自動化軟件，是新一代的產品造型系統，是一個全參數化、基于特征的實體造型系統，并且具有單一數據庫功能。Pro/E采用了模塊方式，可以分別進行草圖繪制、零件制作、裝配設計、工程圖、鈑金設計、加工處理等，保證用戶可以按照自己的需要進行選擇使用。是現今主流的CAD/CAM/CAE軟件之一，特別是在國內產品設計領域占據重要位置。

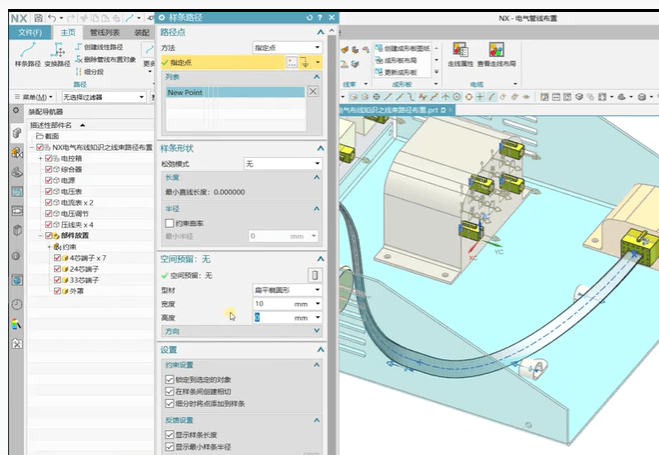

UG-NX是Siemens PLM Software公司出品的一個產品工程解決方案，它為用戶的產品設計及加工過程提供了數字化造型和驗證手段。NX電氣線束設計模塊主要用于三維電纜布線設計，用戶通過定義線材、創建電纜鋪設路徑，能夠有效模擬電纜實際鋪設情況，查看電纜在三維空間的干涉問題，另外，電氣線束設計完成后，還可以創建電氣線束展平圖，用來指導電纜實際加工與制造。

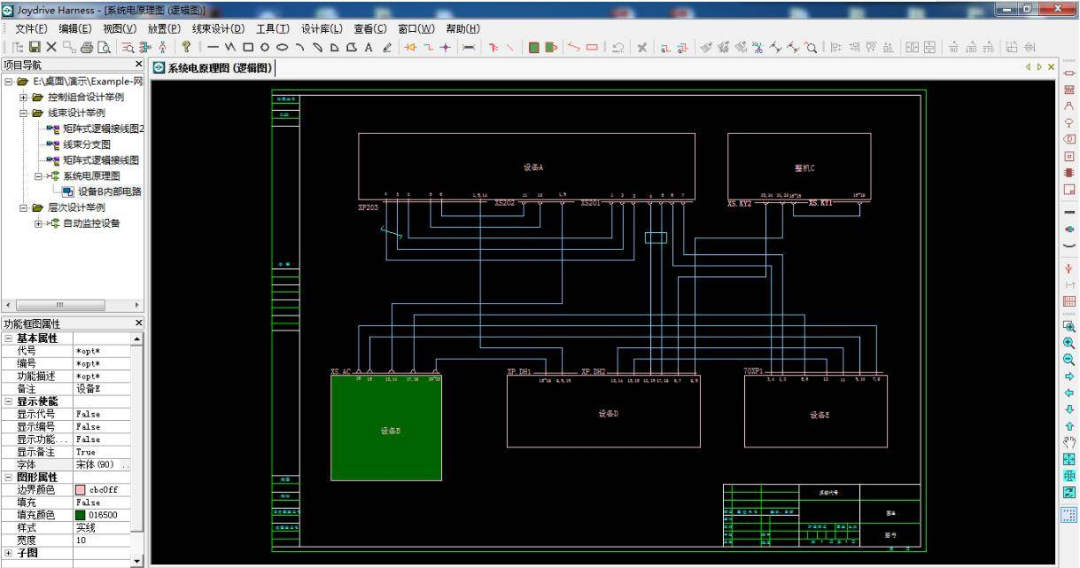

Joydrive全面的電氣系統研制解決方案，軍工產品、車輛、軌道交通及其它電氣系統設計工程師的必備工具。Joydrive，佳為電氣系統設計軟件，洛中科技自主研發、業界技術領先的新一代專業ECAD電氣系統設計自動化軟件包，是電氣系統設計工程師的必備工具。本軟件覆蓋框圖與原理設計、接線與線束電路設計、分析與驗證、電裝與線束工藝設計、導通絕緣測試等產品研制流程。

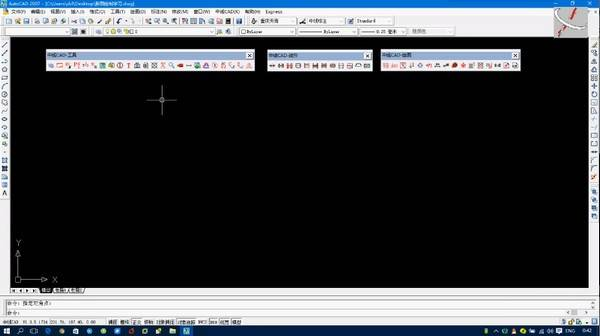

中線CAD是一款基于AutoCAD圖形平臺開發的汽車線束軟件，中線CAD官方版以前沿的線束設計理念為指引，結合國內外眾多優秀線束工程師和軟件工程師的豐富經驗，中線CAD最新版版用先進的線束對象概念服務于汽車線束圖紙?jiān)O(shè)計和圖紙分析。

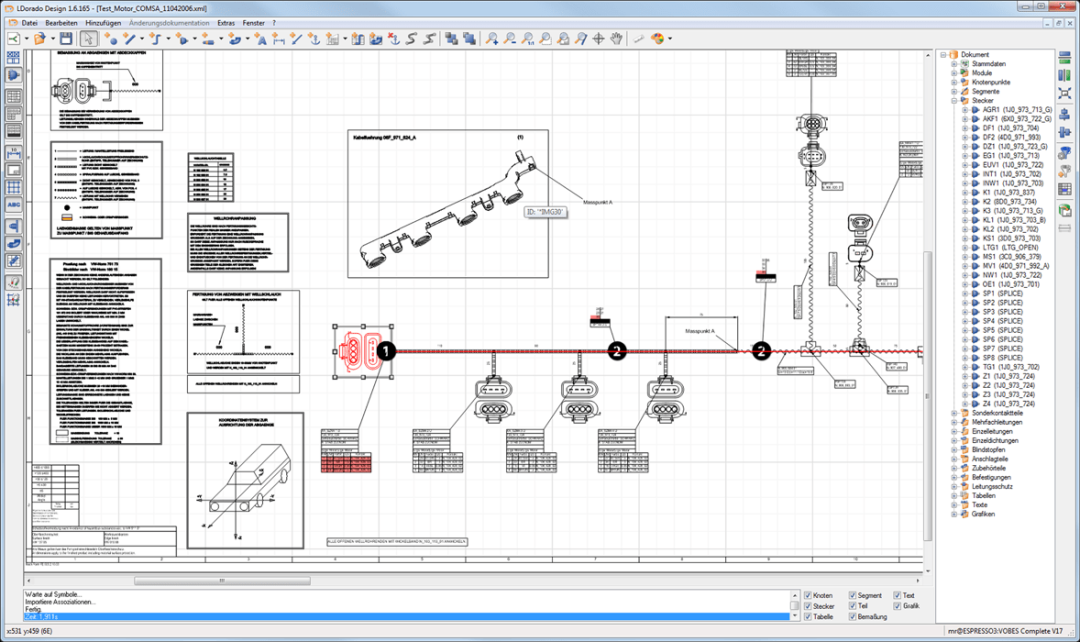

LDorado是用于布線系統設計的領先應用套件，用于公司的主要開發部門，尤其是德國高檔汽車行業。LDorado 布線系統和線束開發解決方案基于 KBL 標準，范圍從第一個邏輯系統概念的導入到完整的電纜組，一直到生產和成本計算。
