EPLAN Harness proD 2023 新版本發布

來源：線束世界?作者：線束世界-Jimmy?2023-01-05 15:33

EPLAN Harness proD（以下簡稱“HpD”），正式發布2023版本！

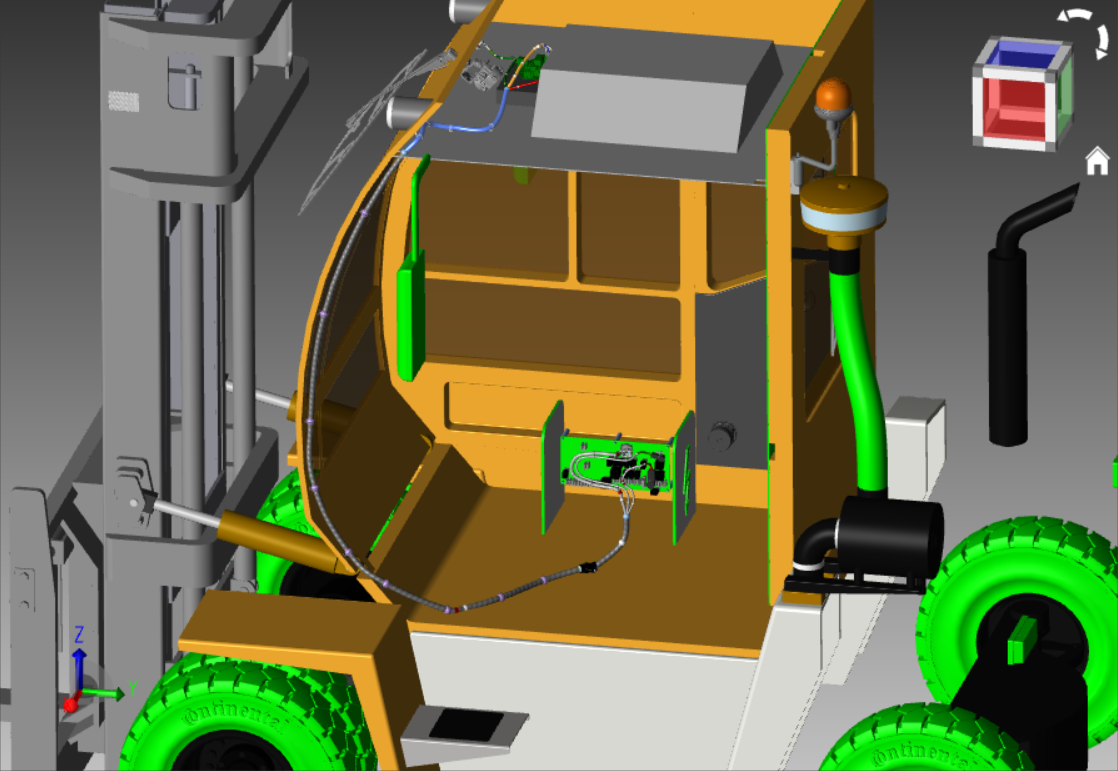

HpD 是德國EPLAN 公司開發的一款專業三維線束設計軟件，已經上市多年，幫助眾多客戶解決了機械、電氣、電子、液壓等跨專業一體化設計和數字化樣機驗證等行業難題，在跨越不同軟件平臺的鴻溝、打通數據流、確保設計數據一致性、簡化電氣設計流程等方面有著獨到的解決方案，深得用戶信賴。

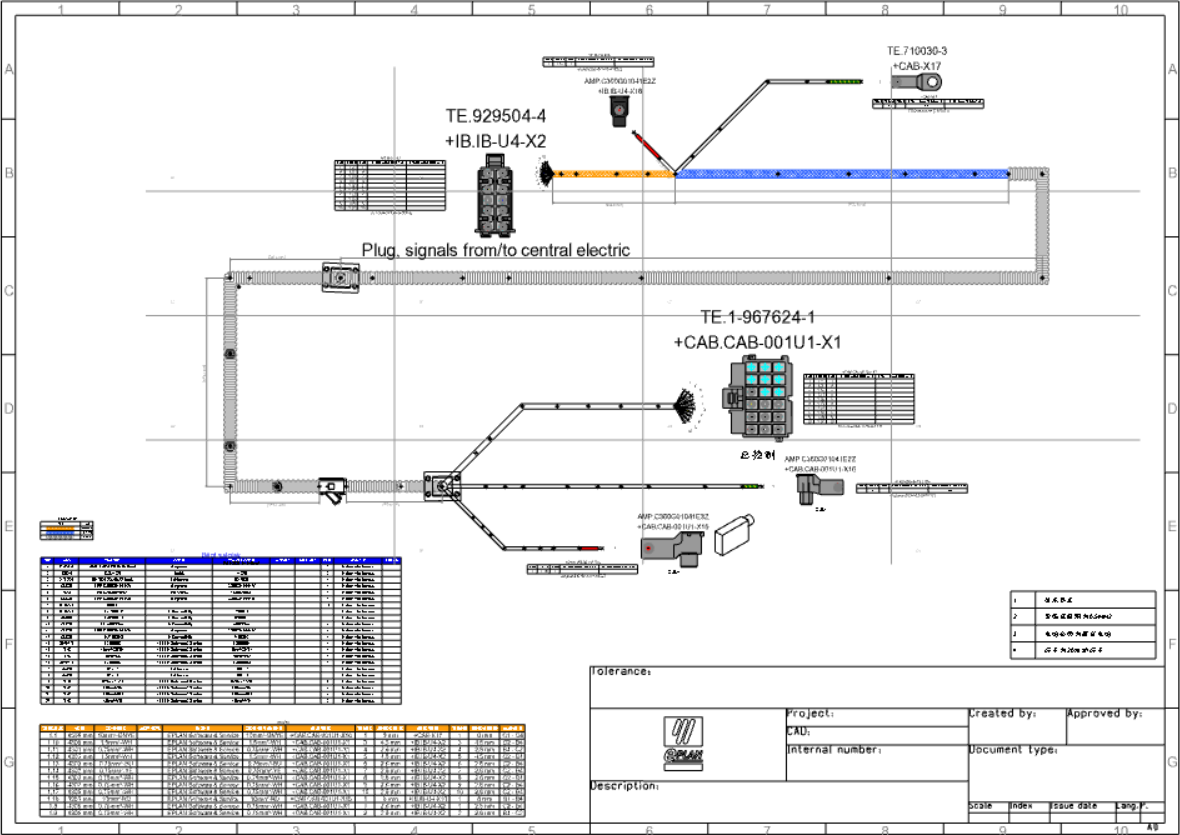

HpD不僅是一款三維線束設計軟件，同時也是一款線束制造指導軟件，基于三維線束數據，直接生成二維線束工藝釘板圖，并且與三維數據關聯，一鍵自動更新。直觀的釘板圖，將所有生產所需的線束工藝信息全部包含在釘板圖中表現出來，一覽無余，讓線束生產變得更加便捷。HpD可以導出導線裁線表格，支持無需二次調整直接導入全自動裁線機自動裁線，包含線長，號碼管線號、剝線長度、線頭線鼻子型號等重要工藝數據。

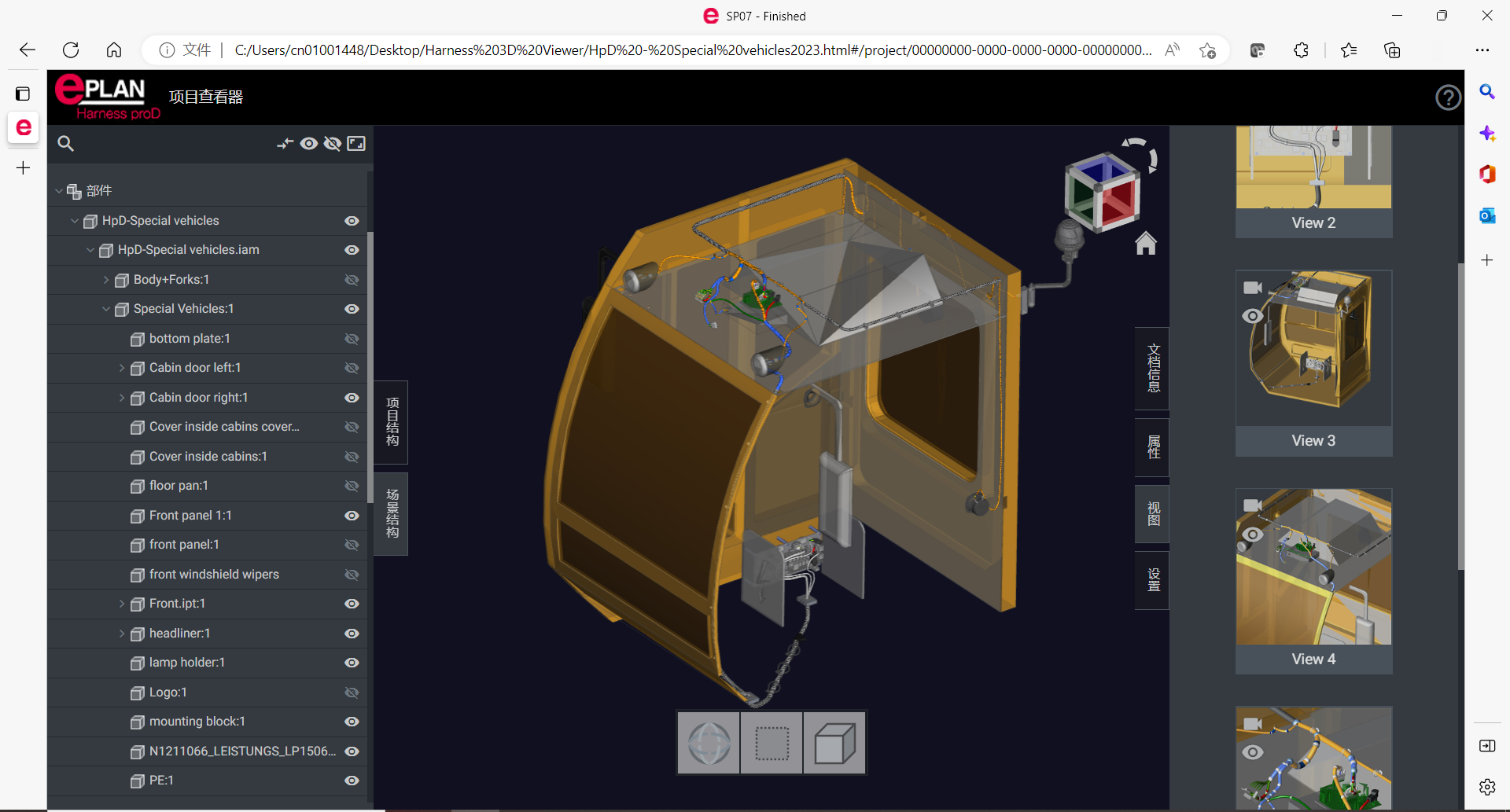

HpD 為線束做到極致，為了方便工人裝配線束，從而開發出”項目查看器”,HpD 只需將完成三維線束設計的數據導出成 Html網頁文件，就可以使用網頁瀏覽器打開三維線束數據，方便工人直觀查看線束裝配后的效果，極大降低裝配錯誤率，并且所有線束信息在此都可以查看，例如接插件的物料編碼，導線長度，線號等。線束開發階段也可以將Html文件發給主機廠確認，或不同部門之間查看驗證，極大的方便直觀的信息交流。

接下來，為大家分享HpD 2023版本中的閃亮點：

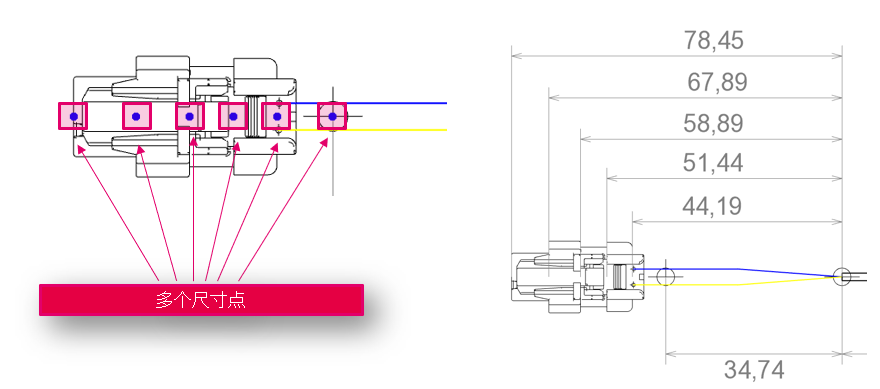

1、 2D符號圖紙可放置多個尺寸點

對于電纜圖紙中總長度的標注標準，不同的客戶是不同的。有的客戶只需要標注電纜的總長度即可，而有的客戶，總長度的標注包含電纜的總長度和連接器的總長度。因此在建庫時設置多個尺寸點，即可在生成圖紙時，根據不同標準，標注正確的總長度尺寸，如圖1所示。

圖 1 多尺寸點標注

2.??? 從MCAD軟件導入輔助對象

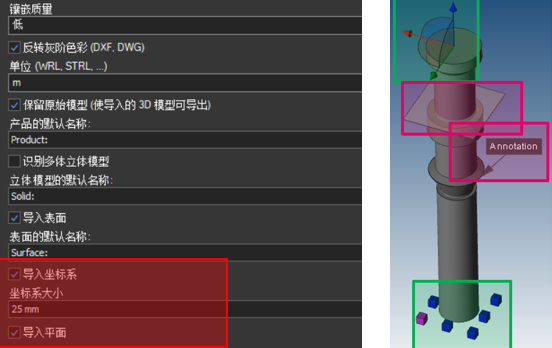

在導入機械結構模型時，可以選擇將機械結構模型中的坐標系、平面等輔助對象也導入HpD工作區中，如2所示。

圖 2 導入輔助對象

通過新增的視圖過濾器，可選擇是否顯示導入的坐標系、平面等對象，如圖3所示。

圖 3 過濾器

目前僅支持導入Creo和SolidWorks軟件的結構模型的輔助對象，在后續發布的版本中，將逐步提供支持導入其他主流MCAD的結構模型的輔助對象。

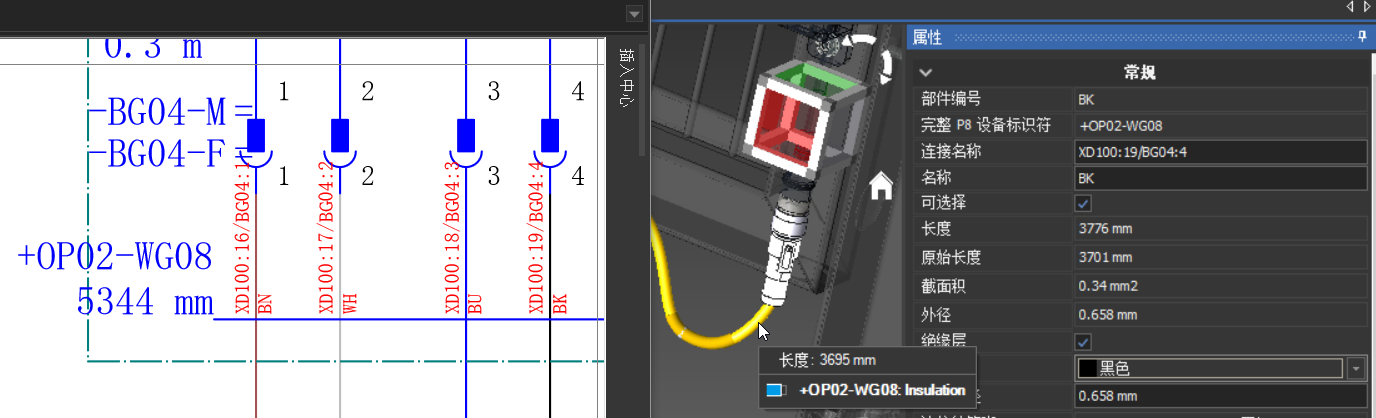

3.??? EPLAN Electric P8（簡稱P8）

中電纜芯線的連接代號可同步至HpD。當P8中電纜芯線的連接代號被修改后，該變更可直接同步至HpD，如圖4所示。

圖 4 同步電纜芯線連接代號

4.??? “四舍五入”新特性

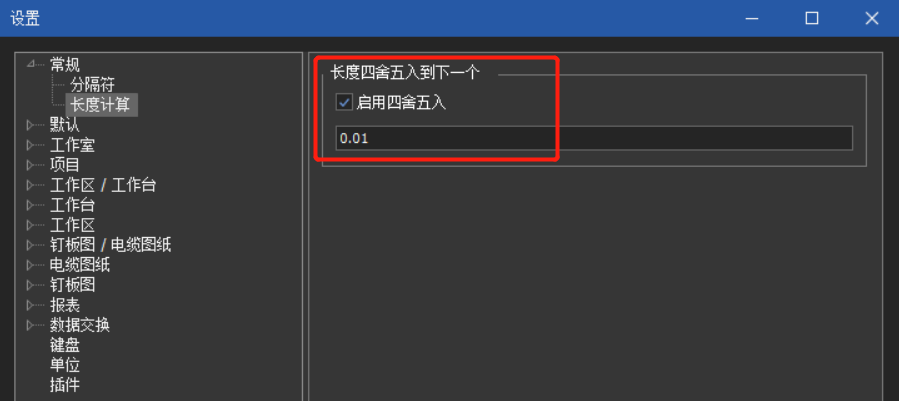

相比HpD 2022版本只能選擇：下一個0.5，1，2，5，10，100等固定選項，在HpD 2023中可以自定義四舍五入的數值，如圖5所示。這樣將極大的減少電纜或?qū)Ь€的浪費，尤其是當長度單位設置為cm或者m時。

圖 5四舍五入設置

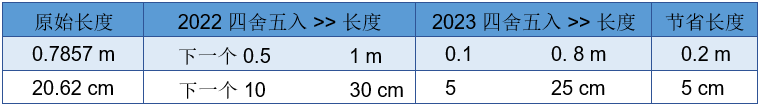

我們以表格1為例，對比HpD 2022和HpD 2023的四舍五入設置帶來的長度差別。

表格 1四舍五入設置對比

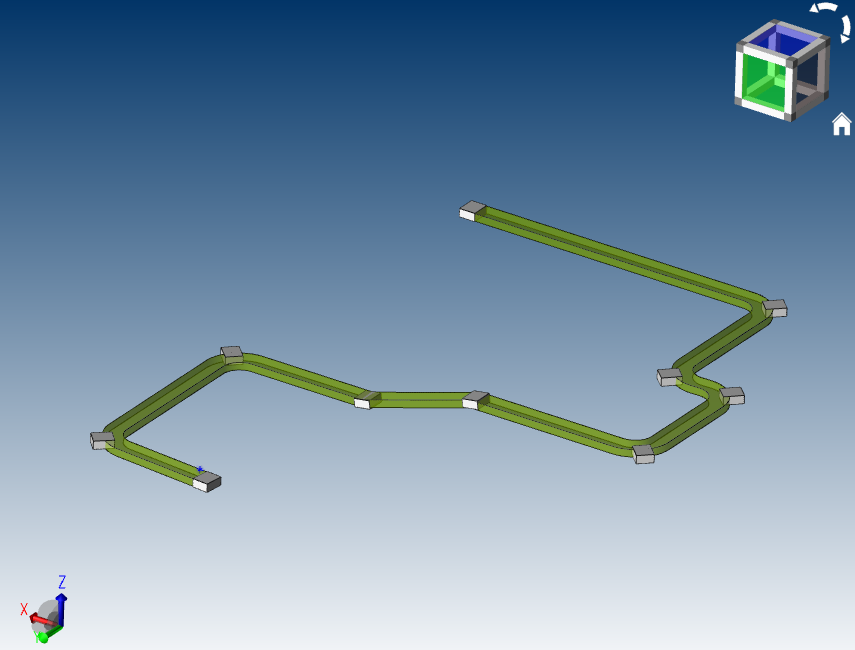

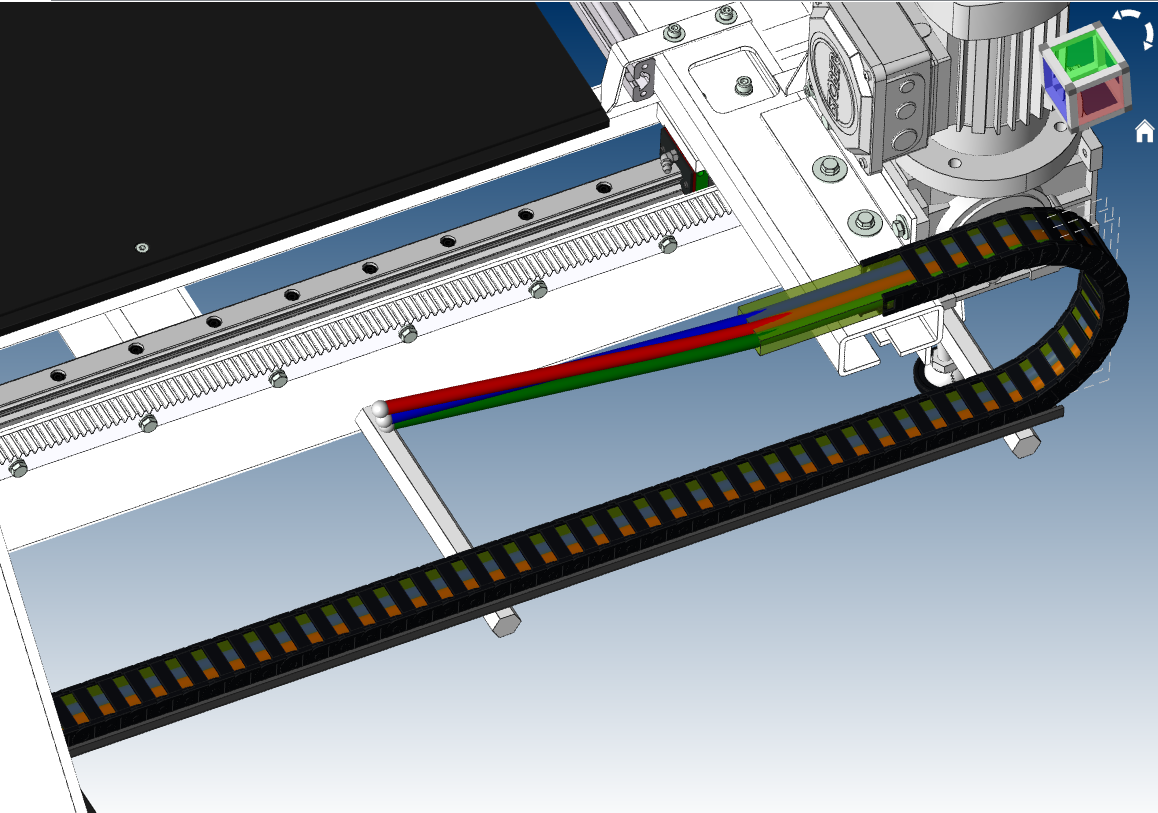

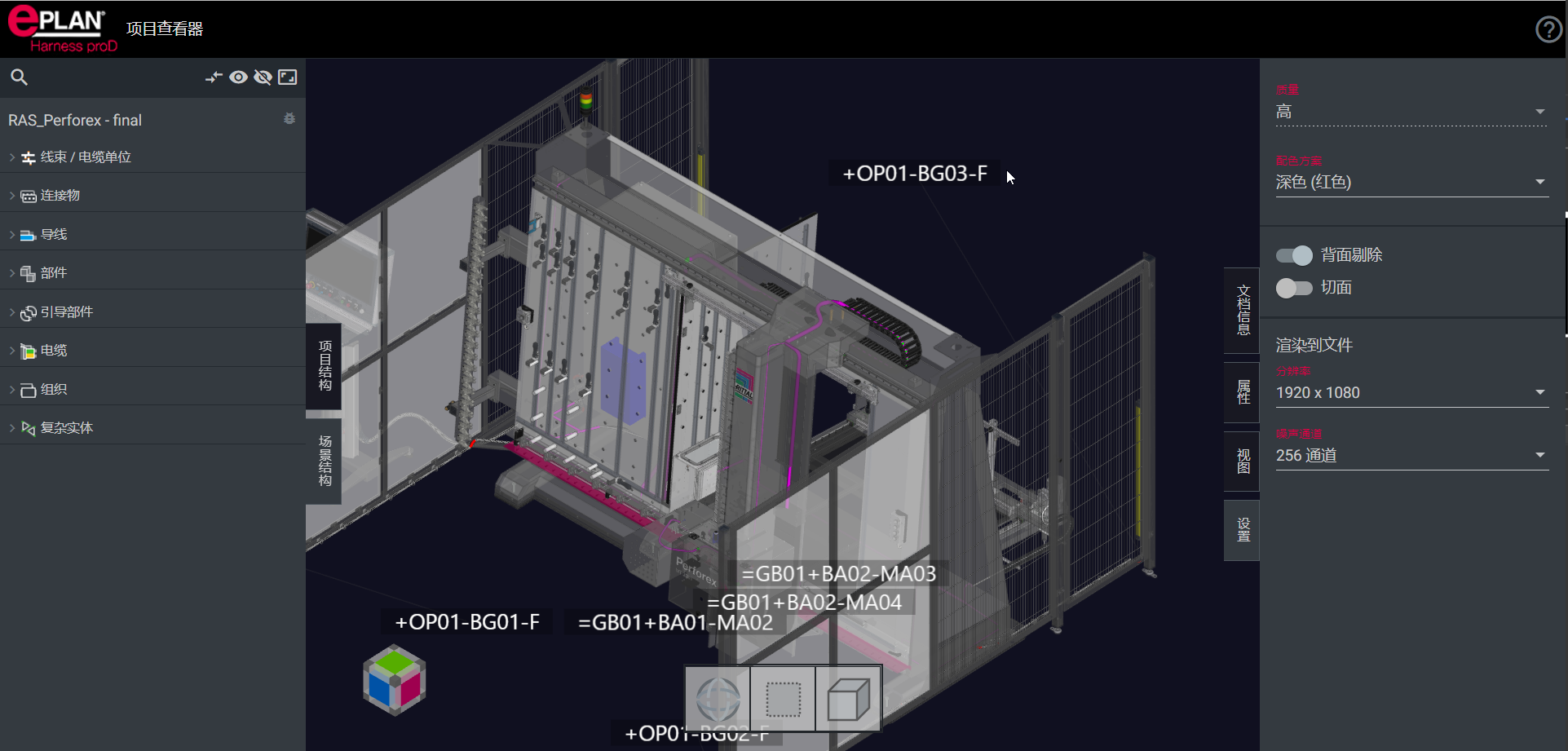

5.??? HTML Viewer

在HpD 2022新增了非常重要的功能，即將設計的3D模型導出為HTML格式，用戶端不需要任何授權，只需要使用瀏覽器即可打開、瀏覽布線信息。相比HpD 2022，HpD 2023又進行了功能的優化：

§?? 導出時間縮短3倍

§?? 導出文件大小減小至HpD 2022的20%-40%

§?? 可選導出質量高低，進一步減小導出文件的大小

§?? HTML Viewer界面提供中文語言

圖 6 HTML Viewer

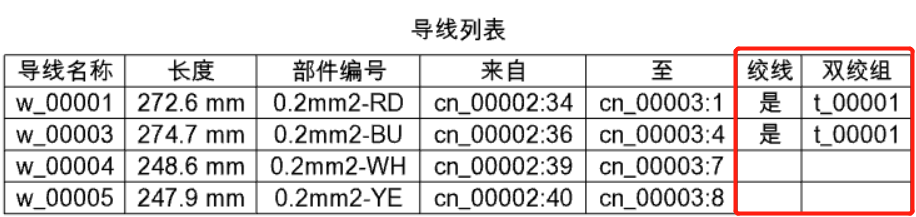

除此之外，還有一些其他的新增功能，例如，在釘板圖和電纜圖紙中可僅對選擇的對象添加球標、導線列表增加是否為絞線等屬性。

表格 2導線列表

6.??? 同步所有EPLAN平臺部件

在以往的HpD版本中，并不能同步所有的EPLAN Electric P8（以下簡稱“P8”）中的部件。究其原因，HpD在開發之初，更多的是面向線束的工藝設計，因此只考慮同步插頭、電機等部件類型，而像斷路器、電機保護開關等部件并沒有被考慮。

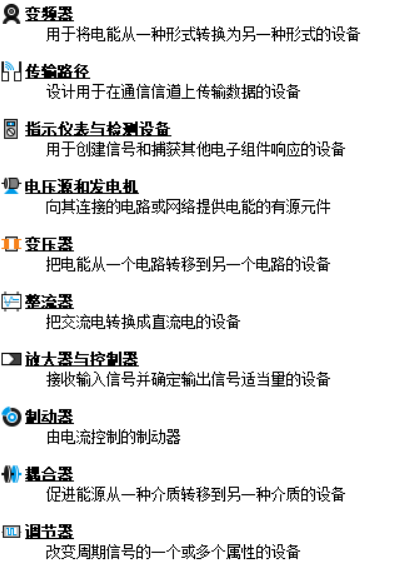

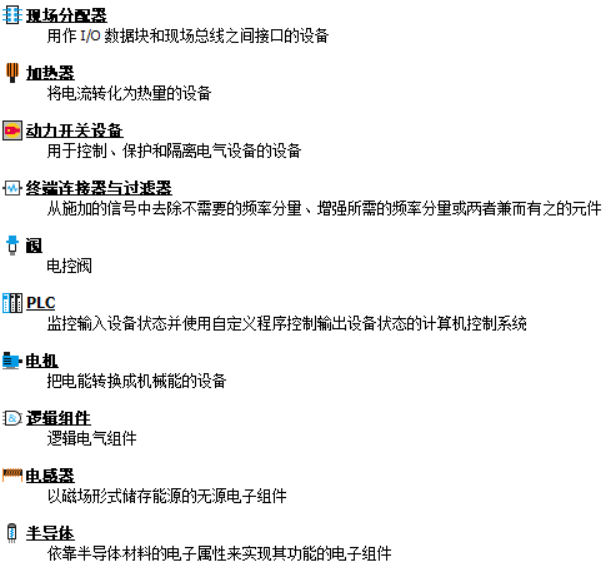

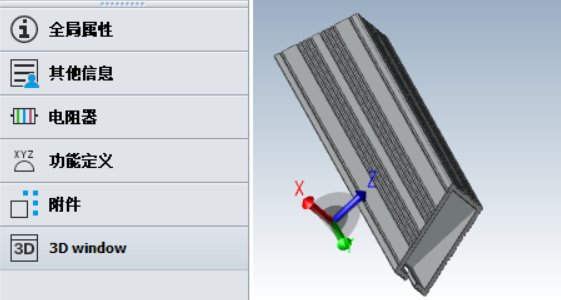

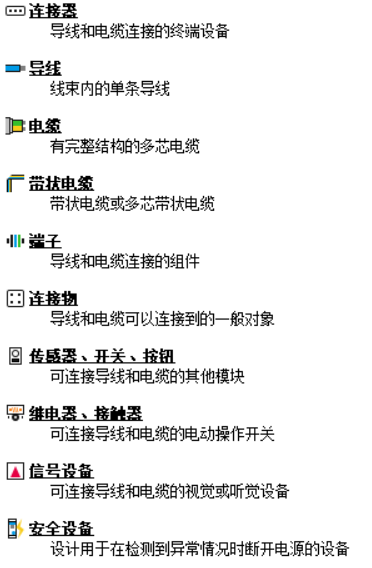

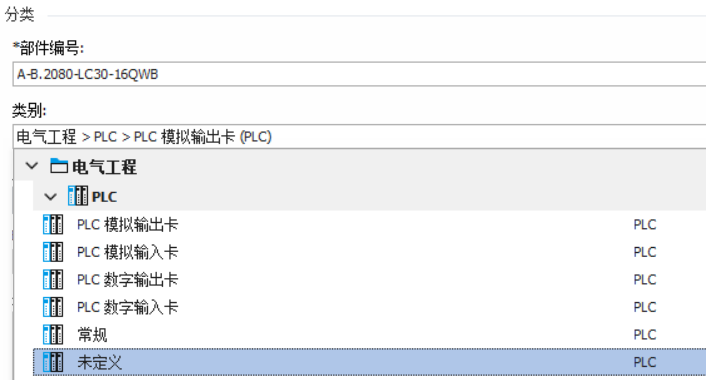

隨著HpD應用場景的不斷拓展，現有的部件同步功能已不能滿足客戶的設計需求。從2017年開始，越來越多的客戶提出同步所有P8電氣部件類型的強烈訴求，因此HpD也在一直不斷完善部件同步功能。在剛剛發布的HpD 2023版本中，就實現了與P8所有電氣部件的同步，如圖7所示，打通了從原理設計到工藝設計，再到生產制造的全流程的數據。且可同步的電氣部件類型增加至30種，如下圖所示：
