現代汽車，卡車和其他車輛具有越來越多的復雜電氣和電子功能，給啟用這些新功能的線束增加了更大的負擔。隨著復雜性的提高，由于手動數據交換和無法捕獲部落知識，當前的線束制造方法正努俱進。基于模型的線束制造工程流程可自動進行數據交換，并通過設計規則捕獲部落知識，以幫助線束制造商提高線束質量并提高效率。

如今的乘用車，休閑車和商用車已不再僅僅是機電產品?，F(xiàn)代汽車配備了幾乎令人眼花繚亂的電子功能部件。其中包括從標準舒適性和生活質量功能（如加熱座椅，空調和車載信息娛樂系統（IVI））到有限的自動化和高級駕駛員輔助系統（ADAS）（參見圖1）的所有內容。此外，電子控制單元（ECU）網絡現在可以輔助車輛的基本功能，例如制動，轉向和油門控制。在當今的汽車市場中，電子產品已代表了汽車的大部分價值。

現代車輛電氣和電子功能的增加更加強調了線束，線束在致動器，傳感器和ECU之間傳輸動力和信號。ADAS和自動駕駛系統的需求特別高，這是因?yàn)橄到y(tǒng)需要外部傳感器來感知車輛環境，例如接近物體或限速標志。

?

此外，對高度自動化和電動汽車的需求不斷增加，直接導致線束制造業的發展。目前，該行業每年的銷售額超過1500億美元。近30％，500億美元2018年，其中的銷售額來自汽車行業，汽車線束的銷售正在增長。分析人士預測，到2023年，汽車線束行業的年收入將增長至700億美元以上，到2025年將超過910億美元（FutureMarket Insights，2016年）。

增長帶來了新的挑戰，也給行業帶來了新的壓力。為了支持更多的電氣和電子系統，其中一些系統非常復雜，線束變得非常復雜。制造商還必須適應車輛的所有可能配置，而這種配置經常會飆升至數以千萬計。在制造這些復雜的系統時，公司必須滿足非常嚴格的時間表，嚴格的質量要求并最小化線束的成本和重量。

?▍當前的挑戰

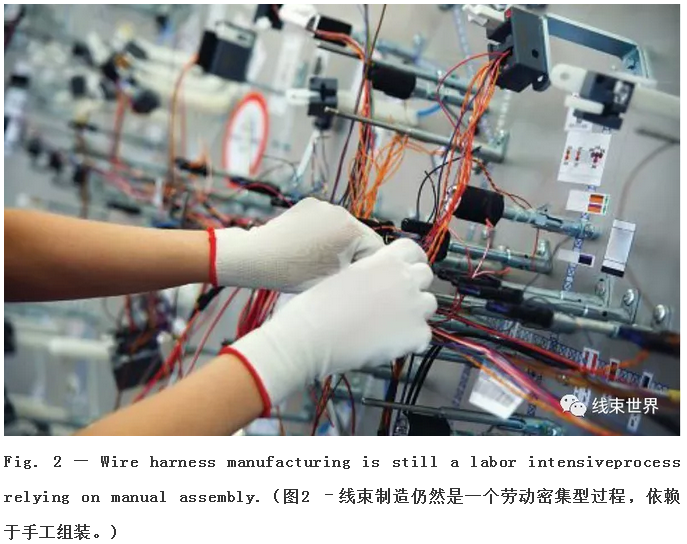

業界通用的工程和制造方法已經使用了數十年，并在新時代中顯示出它們的局限性。線束制造仍然是一個非常勞動密集的過程（請參見圖2）。如今，約有85％的線束制造操作都是手動完成的。

更麻煩的是線束設計，制造部門和系統之間的支離破碎。設計和制造工程師經常在各自的域之間手動傳輸數據，然后將所傳輸?shù)脑O(shè)計數據重新創建并重新輸入到他們的每個系統中，例如CAD，生產，裝配板設計或成本核算系統等等。

在這些新挑戰的重壓下，傳統的線束制造方法開始崩潰。首先，分散的設計和制造過程導致域之間的手動數據傳輸和重新輸入。這很慢，容易出錯，并且工程師的時間和精力使用效率低下。當制造工程師進行更改以提高線束的可制造性時，這些更改通常會在團隊之間的數據轉換中丟失。即使在最先進的設備中，從設計工程到產品工程，制造工程以及生成制造文檔的高級過程也可以通過MicrosoftOffice應用程序和AutoCAD圖形完成（參見圖3）。信息將傳遞給鏈中的下一個人，該人以另一種格式或樣式手動重新創建非數字信息。

這不再是當代的，也不是可以接受的。新產品的引入周期可能要花費數月的時間，而設計更改可能要花幾周才能完全實施。手動數據共享和重新輸入會導致錯誤，這些錯誤造成金錢的浪費，需要時間進行修復，甚至更糟，這可能會損害良好的客戶關系。

計劃里程碑的步伐加快，也意味著制造工程師幾乎沒有時間優化制造流程，從而導致從一開始就是最佳過程?？赡芴貏e具有挑戰性的一項任務是創建工作說明。使用當前的方法，創建工作指令是一項困難，耗時且富挑戰性的工作，需要技能和專長才能準確，及時地完成。遲交或質量低下的作業指導書可能會導致工作站不足和不令人滿意，進而導致組裝錯誤。測試期間發現的錯誤會導致工程師進行冗長的返工，甚至徹底報廢有故障的線束，從而產生意外的成本。

?

另一個重大挑戰是管理所謂的部落知識。部落知識是關于過程，方法等的信息，僅存儲在員工的記憶中。部落知識是不成文的，但對于成功實施流程，創建產品或保持質量水平通常至關重要。更換角色或離開公司的員工將隨身攜帶這些信息，從而破壞了他們曾經監督的流程或產品。

部落知識對許多公司（包括安全帶制造商）構成了非常真實的風險。每天有一萬嬰兒潮一代在美國退休。在加拿大，從2011年到2016年，達到退休年齡或更年長的加拿大人數量增加了20％。而且在英國，據預測，在2016年至2020年之間，16歲至49歲之間的人數將減少70萬人。勞動力正在縮減，如果不解決的話，這將產生重大影響。管理人員如何通過年輕，經驗不足和規模較小的勞動力來維持生產力？尤其是，他們?nèi)绾潍@取當前員工所掌握的重要信息和專業知識，以防止部落知識的災難性損失？

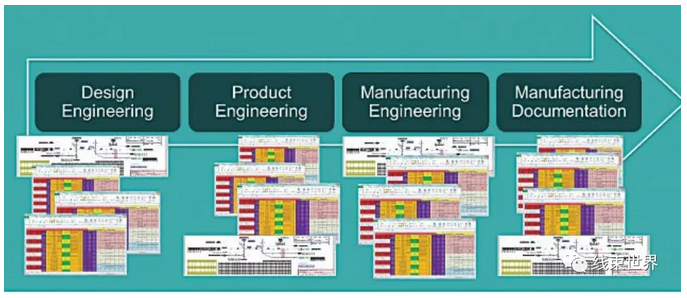

Fig. 3 — Current methods rely on manual data entry andre-creation at each stage of the fl ow.（圖3 —當前方法依賴于手動數據輸入并在流程的每個階段重新創建。）

圖4顯示了線束行業中典型的高級制造工程流程。首先，設計工程發布初始設計或工程更改成本和向客戶提供報價。接下來，設計主模板，然后是生產模塊和子裝配，有時需要它們自己的裝配板。接下來，工程師將設計整個線束的流程清單（BOP），將電線，接頭，雙絞線和所有剩余材料分配到其指定的設備或工作站。然后將BOP釋放到企業資源計劃（ERP）系統中。接下來是平衡和優化最終裝配傳送帶，然后創建工作說明。

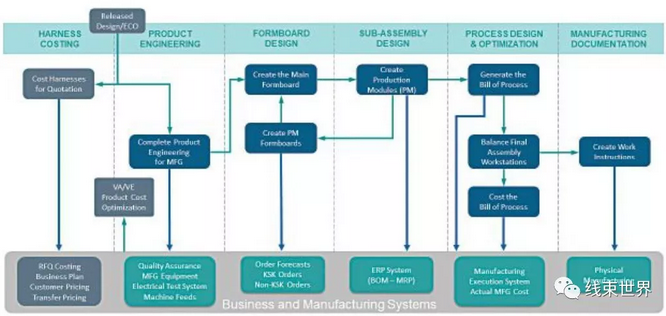

Fig. 4 — The high level manufacturing engineering fl owin the wire harness industry.（圖4 —高級制造工程線束行業的潮流。）

如今，在這些階段中的任何一個階段都可能會發生數據重新輸入產生的錯誤，每個階段都需要豐富的技術經驗。在流程下游進行的調整和校正必須手動輸入上游，以實現數據一致性。常規的線束制造方法容易受到零散過程的錯誤以及工程師退休或離職時部落知識的流失的影響。其他關鍵問題包括成本核算不一致或不正確，模板設計或制造工藝設計欠佳，以及關鍵信息在車間的錯放。這些會直接導致生產過程中的效率低下。結果，制造和總成本可能會超出對客戶的報價，并且會影響生產質量。

基于模型的流程通過自動化數據交換并為工程師提供跨域決策的訪問權限，統一了以前分散的設計和制造領域。以前由經驗豐富的工程師掌握的部落知識是通過支持自動化的集成設計規則來捕獲的，始終如一地指導所有工程師并檢查設計是否存在問題。

線束行業中數字化和基于模型的企業涉及三個關鍵方面（參見圖5）。首先是線束產品和制造過程的數字模型。線束和生產過程的數字模型共同構成了數字孿生。自動化是第二大支柱。現代的線束設計和制造解決方案可以使用資深工程師創建的設計規則，并將其用于自動將數字線束和過程模型轉換為流程單，工作說明和其他輸出格式。同時將部落知識嵌入公司的生產流程中，以保護其免受員工流失。第三支柱是數據重用。無需重新創建或重新輸入數據，而是在基于模型的工程流中創建一次數據，并由所有上游和下游使用者最大程度地重用。

在數字世界中，公司創建了一個數字線程，其中從架構和功能設計到物理設計，制造工程和售后服務的所有功能都可以使用相同的數據。在線束生命周期的每個階段，每個利益相關者可以使用相同的數據模型，并可以訪問在其他域中做出的決策。使用數字線程可以縮短設計周期，并且可以在過程中以更低的成本發現并解決問題。通過減少設計返工，數據重用可最大程度地降低成本并提高生產效率。

?

▍將線束制造帶入數字時代

線束制造商關注組件的設計，工程模板，生產線平衡以及生成流程清單和工作簿。制造商也在更大的生態系統中運作。他們通常必須與企業資源計劃（ERP）系統和制造執行系統（MES）以及車間中需要連接的系統（例如，焊絲準備和自動測試設備）進行交互。

數字化可以簡化從這些系統和過程中的數據到其他系統和過程的數據傳遞。自動化進一步提高了線束制造企業的效率。工程師指定設計規則來指導自動化，并將部落知識嵌入到流程中。然后，自動化利用產品和過程數字模型來完成各種任務，包括生成過程設計，計算成本以及為車間的組裝商生成文檔。數字孿生提供了模型，并且自動化生成了下游所需的信息。

例如，隨著時間的流逝，線束制造商將確定用于設計連接器子組件的最佳程序。高級工程師可以輸入此過程的步驟，作為標準，可重復使用的規則和自動化約束。第一步，這些規則可能會指示應為各種拼接連接組創建模塊，然后將它們變成子組件。下一步可能是為所有帶有屬于同一車輛選件的電線的連接器創建模塊，然后為剩余電線數量最少的連接器創建模塊。最后，如果模塊在相關線束中包含所有電線，則在這些線束上包括絕緣材料和固定件。利用線束的數字孿生，高級線束工程軟件（例如Capital）可以根據線束的大小自動應用這些規則，在幾秒鐘或幾分鐘內完成此任務。

在另一個示例中，設計規則可以使模板固定裝置的選擇，放置和其他因素自動化（請參見圖6）。具有多年選擇和放置這些夾具經驗的高級工程師可以描述最佳夾具類型，放置和數量的準則，并給出連接點，連接器和線束尺寸和長度。該軟件可以使用這些規則來自動執行固定裝置，鉆孔點和夾具的放置，從而極大地加快了模板的設計速度和準確性。

此外，上游項目的延遲可以減少制造工程師生成工作指令的時間。如果說明遲到或細節不足，則車間的組裝商必須尋求其他指導。此外，指導不充分會降低成品線束的質量，從而導致后期生產測試失敗。突然，關鍵錯過了計劃交付的里程碑，并招致了意想不到的后期運費，以彌補損失的時間和良率。利用線束的數字模型和生產過程中，工程師可以自動生成工作指令。工程師可以合并工作簿模板，庫和樣式集，以確保指示準確并符合公司的工業化和質量標準。它從線束的數字模型開始。最初，這看起來像是線束布局的“啞巴”圖，但是工程師們豐富了這種設計具有特定的組件，材料和其他數據，使其成為物理線束的數字模型。數字線束模型是線束工程基于模型的方法的基礎。

利用此模型，線束工程軟件可以生成極其豐富的工作指令，其中包括用于線切割的數據圖表，并且可以將此類數據直接輸入到線切割機械中。生成的工作說明還包括雙絞線，帶護套的多芯線和拼接雛菊鏈的圖表，以及使用線或空腔插頭預填充連接器的詳細說明。工程師還可以生成各種模板圖，以顯示車間操作員如何將子組件放置到板上。使用數字線程使之成為一個連續的過程，從頭到尾使用相同的數據進行饋送，可以大大提高最終組裝過程的效率和準確性。

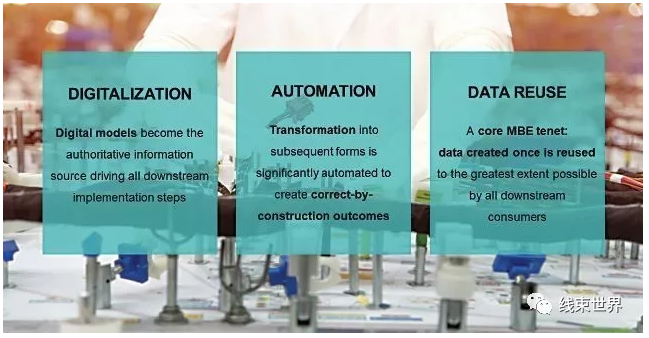

Fig. 5 — The three key tenets of a model-basedenterprise: digitalization, automation and data re-use.（圖5 —基于模型的企業的三個主要原則：數字化，自動化和數據重用。）

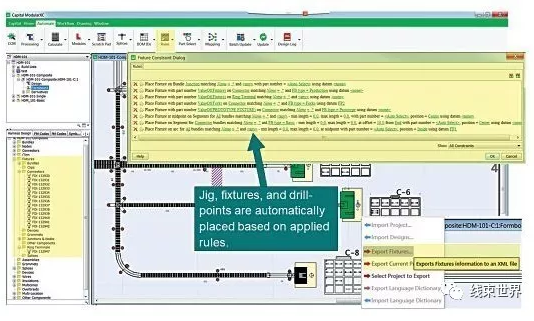

Fig. 6 — Design rules can help automate the placementand selection of formboard fixtures.（圖6-設計規則可以幫助自動放置和選擇固定板夾具。）

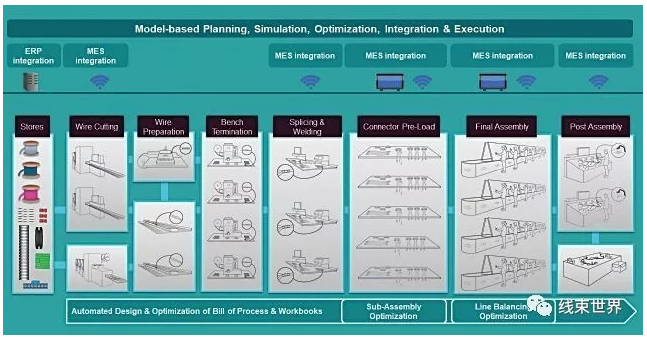

Fig. 7 — In the future, each system on the shop floorwill connect digitally.

（?圖7 –將來，車間將進行數字連接）

?

▍未來的線束制作

未來，數字化和數字線程將使公司取得更大成就。傳統的車間從準備材料開始，以通過線切割，線準備，拼接和連接器進行組裝預加載。然后，將線束組裝在模板上，技術人員執行組裝后的任務。先進的解決方案已經可以自動化流程清單的設計和優化，生產必要的工作簿以及生產模板。

展望未來，這些解決方案將與其他系統的網絡集成（請參見圖7）。ERP系統將幫助管理線束制造的物料存儲，同時執行制造系統（MES）可以在車間周圍提供工作簿，從車間收集和提供實時數據，并基于該數據生成反饋，以幫助改進流程和設計。從基于模型的計劃和仿真到集成制造系統，整個數字化過程都可以使線束制造商實現效率和生產率的顯著提高。具有連續數字線程的基于模型的工程方法可以幫助線束制造商將設計錯誤減少50％，將報價至生產的周期時間減少30％，并將模板的設計時間減少多達85％。

▍在瞬息萬變的行業中蒸蒸日上

隨著新的汽車技術加快了整個行業中線束復雜性的增長，線束制造行業的結構正在發生變化。當今車輛電氣和電子含量的增加，將關鍵車輛功能的責任轉移到了線束上。從機械實現到電子實現的轉變，再加上越來越復雜的電子系統，意味著線束比以往更加復雜。隨著汽車公司爭奪市場競爭地位，對快速，高效生產線束的需求也在不斷增長。

?

線束制造商面臨著因老齡化的勞動力而失去寶貴的在職經驗和知識的威脅。工程師退休或找到新職位時，他們會獲得有關公司流程和設計實踐的重要但不成文的信息。線束制造商必須以數字方式捕獲此信息，以告知和指導新進員工并自動執行復雜的流程，這一點至關重要。為了在充滿挑戰的環境中生存和發展，線束制造商必須大大改變他們的方法。數字化是線束制造商的一項重要調整，可提供在動態行業中生存所需的工具?；跀?shù)字模型的流程統一了以前分散的設計和制造領域，并通過集成設計規則捕獲了經驗豐富的工程師所擁有的部落知識。為了滿足不斷變化的行業需求，線束制造商必須成為數碼企業。
