摘要：通常情況下，汽車線束的制造分為切線壓接、合線壓接（焊接）、預裝配、總裝配、檢驗、包裝工序組成。前工程的切線壓接和合線壓接（焊接）工序的自動化程度相對較高，后工程的預裝配、總裝配、檢驗、包裝工序的自動化程度較低，基本上依靠人工集中組裝完成，是典型的離散式制造，同時又是勞動密集型制造類型。一套完整汽車線束由近千個物料組成，裝配復雜且難度較大，不可避免的會造成裝配錯誤，導致返工返修，影響產品質量和生產效率，因此，汽車線束產品防錯設計和工藝制造防錯設計尤其重要；本文根據多年的汽車線束產品設計和工藝設計經驗，按照制造工藝流程對防錯設計進行闡述。

關鍵字：汽車線束；工藝防錯、防錯技術、防錯設計。

?

1、前言

防錯技術就是指任何一種能夠防止人為錯誤的發生，或是一眼就能讓人發現錯誤的裝置或設施。防錯法又稱愚巧法、防呆法；意即在過程失誤發生之前即加以防止。是一種在作業過程中采用自動作用、報警、標識、分類等手段，使作業人員不特別注意也不會失誤的方法。在生產制造過程中，合理有效的工藝防錯、工裝防錯能夠大幅提升生產效率，降低不良品的產生，保證產品質量[1]。

隨著汽車技術的快速發展，汽車上的電子電器件、功能件的不斷增加，連接各個電器件的線束也越來越復雜，線束的回路數和體積也在快速增長；隨之而來的是線束的工藝設計、生產制造、過程檢驗及質量控制都帶來很大的困難。不可避免的導致在線束制造的各個工序出現各種各樣的人為制造錯誤，導致半成品線束或成品線束的批量返修返工，嚴重影響線束的制造效率和產品質量提升，造成工時和原材料的浪費。那么在線束制造過程中運用防錯技術，通過工藝防錯設計和工裝防錯設計成為避免線束制造錯誤出現的有效手段。本同根據不同的線束制造工序，結合實際工作中的防錯方法的應用進行闡述，與各位同行共同學習和探討。

2、切線壓接工序的防錯設計

切線壓接工序是汽車線束制造中自動化程度最高的工序，國內絕大部分的線束工廠都采用自動化的切線壓接設備進行操作，因此切線壓接工序是制造錯誤出現幾率較低的一個工序，通常出現的制造錯誤是導線、端子、防水栓物料使用錯誤，導線長度錯誤，以及壓接模具用錯導致壓接標準不正確，導致半成品返修或報廢。

因用錯壓接模具導致壓接后的端子無法穿入護套或穿入護套困難，因此，應將每一幅壓接模具對應可壓接的端子進入系統管理，模具的刀片型號、刀片組合不能改變，刀片磨損或壓接次數達到規定次必須做剖面驗證，符合參數要求標記不同的顏色標識，否則刀片報廢。

防水栓模具在全自動壓接機定位的時候一定將形狀相似、顏色相似的防水栓模具布局在一定距離不同的自動機極為上。

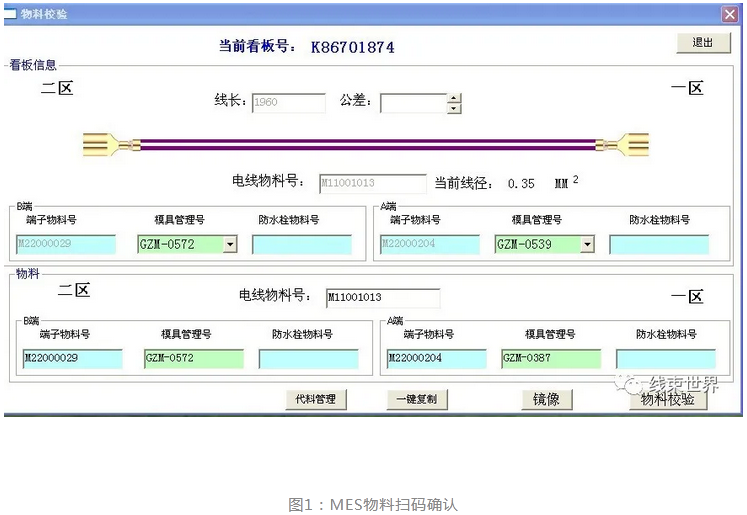

在切換不同看板時進行物料、模具條碼掃碼確認進行防錯，掃碼錯誤出現聲音、圖像報警，能有效的防治物料的錯誤使用，圖1所示：MES掃碼物料確認；對于制造能力較低的工廠可通過首件產品檢驗時，由質檢員對看板物料的二次檢驗進行控制，這種防錯方法不能徹底的杜絕錯誤的發生。

導線用錯的現象主要出現在員工疲勞作業或作業節奏較快的情況下出現，因此在編排導線緩存存儲架位時必須將導線顏色、線徑、線型相近的導線錯開架位地址存放，避免操作工拿錯導線，比如：將0.35 FLRY-B紅/蘭線和0.35FLRY-B 紅/紫線；0.5 AVSS 黃線和0.5 AVSS黃/白線等存放在不同的緩存架位上，架位上的物料標簽醒目可有效識別。

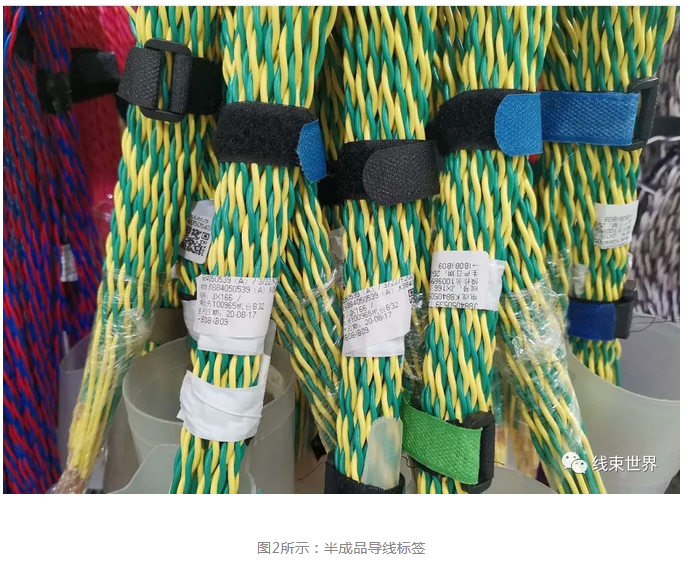

切線壓接捆扎完畢的導線，整批貼錯看板號標簽，導致后工序用錯半成品物料，原因是操作工將半成品導線標簽批量打印后，切換生產看板后沒有自檢標簽和重新打印標簽。因此，在編制導線捆扎防護工藝卡時，注明看板標簽作為檢驗內容，修改MES程序的標簽打印，按照看板作業數量和捆扎數量，系統輸出給打印機的任務只能打印相應數量的標簽。否則，只有班長授權才能補打印標簽或通過多步復雜操作才能補打印標簽。圖2所示：半成品導線標簽

切線壓接工序看板導線長度錯誤，原因是操作工在自動機ACM程序輸入切線長度時操作錯誤，輸入錯誤的數據造成的，最根本的防錯方法是運用MES系統和自動下線壓接機ACM系統建立數據互通，加載看板后，看板工藝長度、左右剝頭長度、壓接參數數據自動通訊給自動機ACM軟件系統。

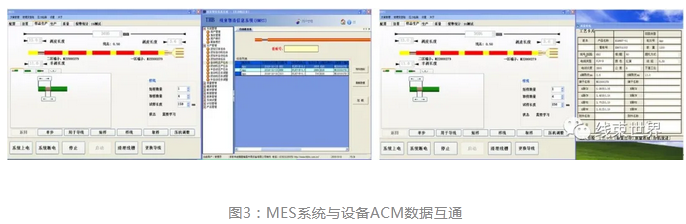

目前，海昌公司開發的HMES汽車線束智造系統，能夠和海昌HBQ-802系列全自動下線壓接機ACM實現無縫數據互通，實現數字化系統中的作業單線看板數據直接加載，無需再次設置即可啟動機器生產。其次是按照作業工藝卡參數，加強自檢和質量檢驗頻次，最大限度防止批量錯誤。圖3：MES系統與設備ACM數據互通

半成品導線掛線錯誤，導線配送工人未按標準進行作業，將不同項目的半成品導線在超市架任意掛線，導致后續配送員拿錯導線，拿錯的原因既有人員疲勞、粗心等原因?qū)е拢瑸楸苊忮e誤，在半成品導線標簽上定位超市架固定地址或區域范圍地址。

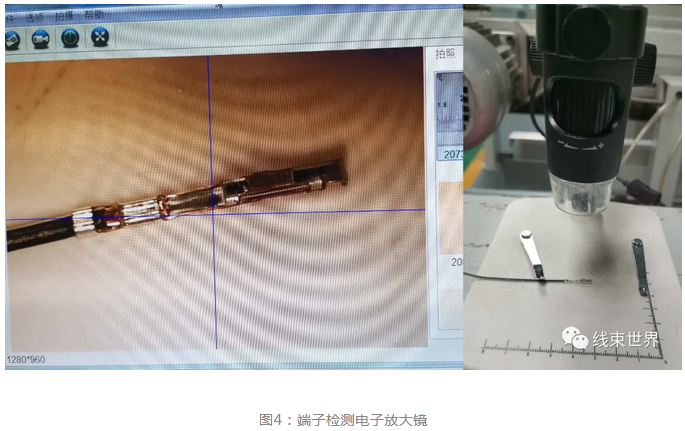

檢驗員工位安裝電子放大鏡，通過圖像采集，在計算機屏幕上放大圖像觀察端子壓接外觀，能有效檢查端子壓接銅線出頭、扭曲、銅絲外漏、壓接間隙過大等壓接不良，確保端子壓接質量。圖4：電子放大鏡

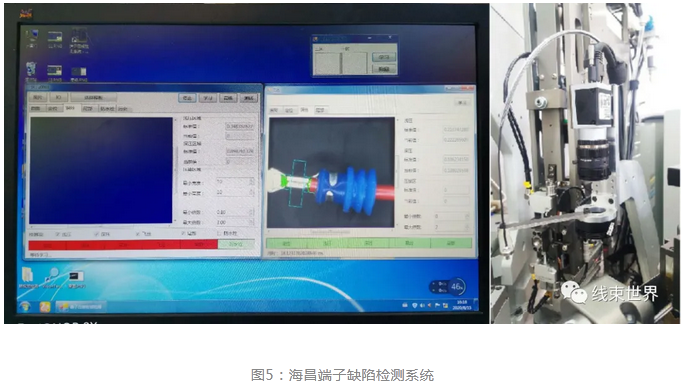

全自動下線壓接機除自身的CFM系統監控端子壓接外，根據企業的實際情況，在全自動下線壓接機配置安裝端子缺陷檢測系統（CVS100），能有效檢測端子壓接后的外觀缺陷，能夠發現壓力檢測設備無法檢測出的壓接缺陷。在模具壓接端子后，機械臂輸送端子行程中通過光學傳感器觸發高速相機拍照，通過圖像算法檢測不正常的缺陷端子，大幅提升了端子質量缺陷檢測的準確性，避免不良品流轉到半成品中。圖5：海昌端子缺陷檢測系統

3、合線壓接（焊接）工序的防錯設計

合線壓接（焊接）工序的自動化水平較低，該工序以人工作業為主導，包括手工穿栓、熱縮管、閉口PVC管、綁線、單線手工壓接端子、合線壓接節點、超聲波焊接節點等作業，同時也是出現制造錯誤較多的一個工序。

即便運用MES系統的工廠，該工序也是MES系統防錯設計比較薄弱的一個環節，如果對每一項操作都在MES系統中設計，將出現多個環節的半成品物料的周轉等待，增加制造的復雜性，嚴重影響生產效率的提高和增加MES系統工藝維護的強度，導致系統維護錯誤和工藝數據更新延遲。通過合理的工藝防錯設計和防錯工裝的應用，能夠有效的防止生產制造錯誤的出現。

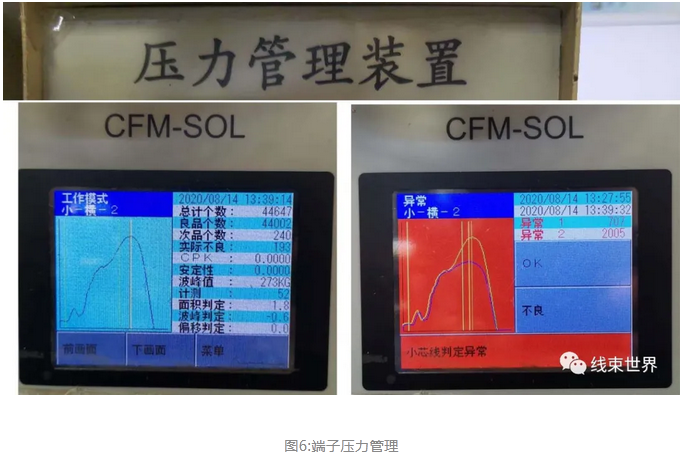

合線U型卡壓接多采用半自動壓接機人工壓接，為了防止合線卡點多線或少合入導線，必須在半自動壓接機上安裝壓力監控裝置，當節點壓接時出現異常，壓力監控裝置會自動報警，警示操作工該合線節點異常。同樣多線單端共壓端子的壓接設備必須全部安裝壓力監控系統，目前我公司的所有半自動壓接機都是由海昌公司生產的，壓力監控系統主要有日本索路和加拿大OES系列CFM壓力管理監控系統。圖6：壓力管理

在輔助工序，對顏色、大小、形狀相似或接近的防水栓，通過工藝編排在不同的工位進行手工作業，或者采用機器穿防水栓操作；每種防水栓存儲容器上帶有物料號、描述、圖片等醒目標識能有效識別。

每捆半成品導線標簽的看板信息、導線信息、產品項目信息完整、清晰也能有效的防止看板導線的使用錯誤。相同看板的半成品導線集中存放在緩存架、周轉車、周轉箱中且標識完整易于識別，也能有效的防止看板導線的錯誤拿取使用。

不同項目的導線半成品標簽的顏色可以采用不同的顏色進行區分，能有效的提高配送人員取線和配送效率，同時有效的防止導線配送錯誤。

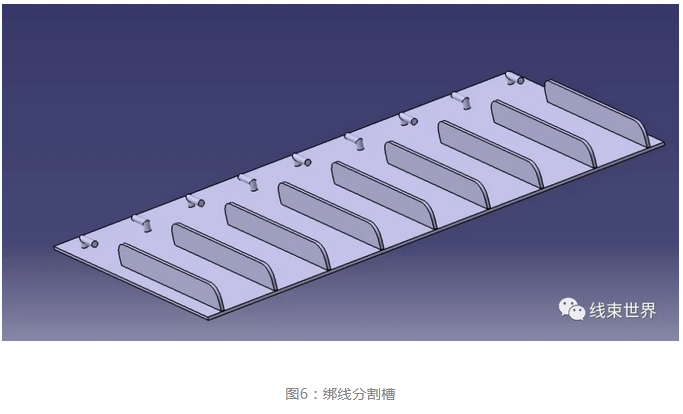

在合線壓接（焊接）工位，出現制造錯誤較多的就是左右兩側的導線根數錯誤或看板使用錯誤。因此在工藝設計時，根據合線看板作業卡，分配兩個工位進行合線壓接前的綁線作業，綁線作業完畢的半成品上帶有唯一的綁線半成品標識卡片。運用防錯工裝在綁線工位作業臺上設計綁線導線隔離槽或卡具，有效防止綁線操作錯誤，預防出現多綁、漏綁、錯綁線的操作錯誤,圖6所示：綁線分割槽。同時加強質量首、中、末檢驗頻次，最大限度的減少制造錯誤的產生。

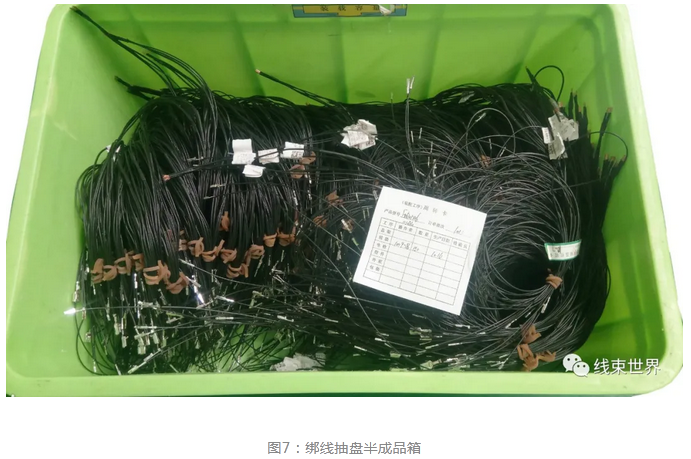

由于超聲波焊接焊點的特殊性，焊接前，根據工藝卡校驗焊點兩側的導線組合分看板號，員工自檢確認無誤后首件檢驗合格后批量生產操作，最大限度的降低錯誤焊接的幾率。通常出現的操作錯誤就是拿錯其中一側的綁線半成品，導致焊接錯誤。在工藝防錯設計時必須注明綁線半成品組合的單線看板號，存儲綁線半成品的周轉箱應定址定位存放，周轉箱內有帶有標識、批次、數量的周轉卡片，根據項目不同，周轉箱可以采用不同的顏色（蘭色、草綠色、橘色）區分。圖7所示：綁線抽盤半成品箱

4、預裝配工序的防錯設計

汽車線束制造的預裝配工序包括：按照訂單批次和產品型號集中區域預裝和流水線在線預裝兩種作業模式，必要的情況下出現兩種預裝配模式混合應用。由于在預裝配工序基本沒有自動化的設備操作，是勞動密集的操作工序，因此，該工序通過工藝防錯設計和工裝防錯設計的應用最為普遍，同時工藝防錯設計的好壞直接影響流水線的總裝效率和線束成品的質量。

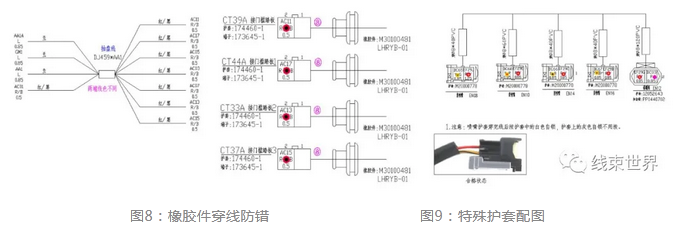

在預裝工藝卡的設計過程中，除了考慮預裝作業的時間節拍、可操作性外，更重要的是要考慮預裝操作的工藝防錯設計。預裝工藝卡中如果需要穿入橡膠件，必須在橡膠件下注明橡膠件的物料號，以及穿線方向，圖8所示：橡膠件穿線防錯。對稱護套且自鎖特征不明顯的，一定要在預裝工藝卡上注明穿線空位或特殊要求信息，必要時需將護套的照片附在預裝配工藝卡上，避免批量穿錯孔位。圖9：特殊護套配圖

編制預裝工藝卡時，同顏色、同線徑、同端子、一端穿相同的護套的導線，其中一根導線兩端必須用同顏色的記號筆做打點標記進行工藝防錯，避免另一端導線穿錯護套或孔位，導致返工返修。

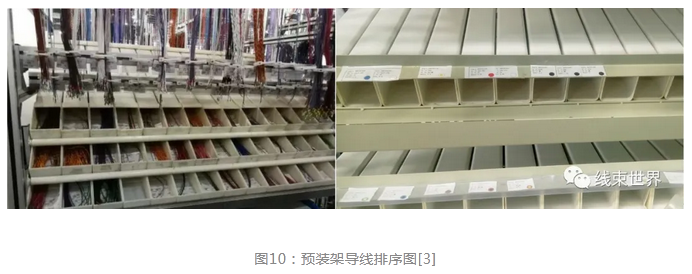

預裝物料架線桶中看板導線的排序，應與預裝工藝卡主護套的穿線順序保持一致，可以大幅提高操作工預裝操作速度，同時避免穿線錯位。在預裝配工藝卡上標注護套的預裝順序，定版的預裝工藝卡應根據預裝操作情況調整預裝順序，提高工人操作的便利性和提高勞動效率。圖10：預裝架導線排序圖

集中區域預裝作業的半成品設計預裝工藝時，應根據產品型號設計單獨的預裝工藝，盡量不要將同系列多個型號的工藝圖紙合并，避免在實際操作過程中因圖號識別不清導致批量的預裝錯誤。預裝完成的半成品要集中存放，并做相應的周轉記錄卡。

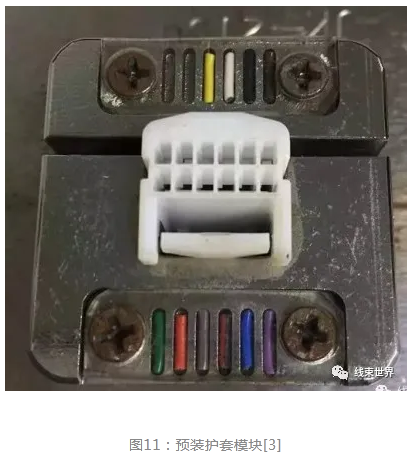

預裝工位工裝板上安裝護套模塊，模塊上安裝對應線色的溝槽，可以有效降低員工插錯端子，減少不良品的產生,該防錯方式具有一定的局限性，且成本相對較高。圖11：預裝護套模塊

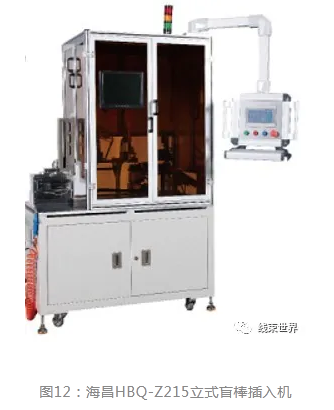

對批量塞盲栓或盲棒的ECU護套，多孔防水護套，如果編排在預裝工位操作將嚴重影響工位節拍，可以采用自動化的盲栓（盲棒）插入設備，護套插入盲棒或忙栓作業完畢，必須在護套包裝箱或周轉箱上用標簽標明該護套所用的產品型號、批次號、數量，嚴禁物料混放。圖12：海昌HBQ-Z215立式盲棒插入機。

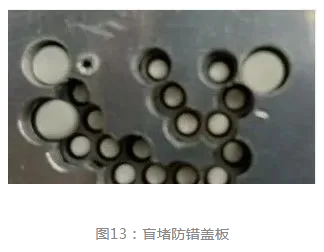

手工安裝盲栓（盲棒）的可以按照不同的圖號配置，根據對應的孔位采用多孔漏板覆蓋在ECU護套或多孔護套上，將需要穿防栓或盲棒的護套孔漏出，操作工按照蓋板上的孔安裝盲堵或盲棒即可。圖13：盲堵防錯蓋板

5、總裝工序的防錯設計

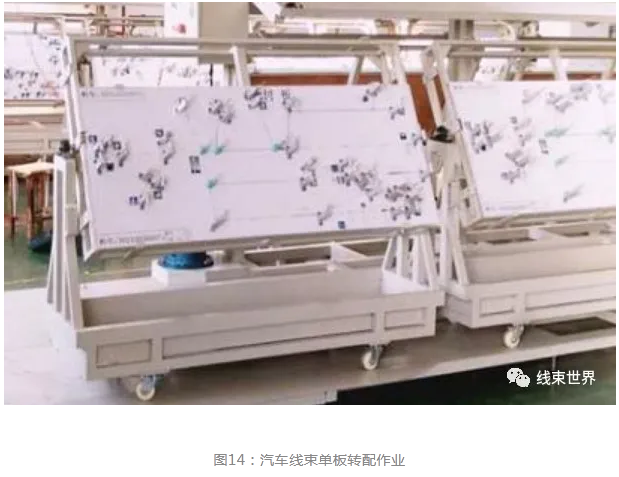

汽車線束總裝工序基本上分為單板總裝操作和流水線總裝操作兩種類型，通常情況下啊，對批量較小的車型采用集中預裝裝配作業，然后將預裝配完畢的半成品移動到總裝區域，采用單塊總裝板進行總裝操作；隨著項目產品產量和日供貨量的提高，根據日（周）交付數量進行流水線總裝批量制造，預裝配、檢驗、包裝也采用在線同步作業。圖14：汽車線束單板轉配作業

批量供貨的線束項目，采用流水線在線預裝配合總裝配，其中預裝配工藝卡的防錯設計應遵從一下幾個原則：

1、預裝半成品的在總裝板上布線順序要先布保險盒、ECU、孔位較多的主護套、需要在流水線穿端子的分支護套半成品；

2、護套在布線板布線要均衡，布線人員能夠協同作業在總裝板的兩端作業、每個掛線工位穿端子、扣自鎖的作業時間要均衡；

3、安裝線束護套自鎖、扣自鎖、護套護殼的操作應在流水線工藝卡注明，由掛線、穿線人員完成操作。

4、包扎人員作業范圍要盡量在一個區域，盡量編排同種膠帶包扎的區域分支，減少膠袋更換頻次。編排作業順序要先分支、后主干、最后集中，避免交叉操作。

5、相似的卡、扣、扎帶設計不同的人員安裝，每個操作工安裝的卡、扣、扎帶的外形差異要大，避免錯誤安裝。

通過流水線工裝防錯設計，對流水線防護材料波紋管、PVC管、卡、扣、扎帶等需要在流水線安裝的物料實行單套配送，降低物料遺漏安裝的錯誤幾率。

通過在流水線工裝板上安裝卡、扣、扎帶、護殼的防錯限位模塊，能有效的防治卡、扣、扎帶的，物料型號安裝錯誤，方向安裝錯誤，同時也能保證安裝尺寸。

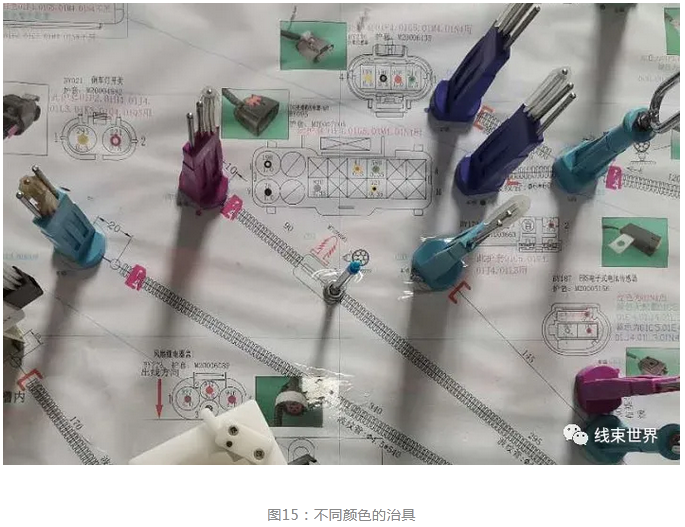

流水線總裝板上對不通用的線束分支采用不同形狀、顏色的治具，能夠方便操作工進行布線操作、穿端子操作，減少線束總裝過程中分支包扎、走向錯誤。圖15：不同顏色的治具

帶有保險盒的線束，采用對應線束型號且?guī)в胁煌伾珮?biāo)識的多孔漏板，能有效的預防保險片、繼電器安裝錯誤。

需要在流水線下線后安裝橡膠件、護殼的線束，可以在橡膠件、護殼安裝工位安裝仿形的模塊來保證橡膠件、護殼的安裝尺寸、方向。

6、檢驗工序的防錯設計

檢驗工序是線束制造防錯的最后一個工序，同時也是保證線束質量和產品合格的最后一個工序；包括100%電測導通檢驗、卡釘檢測、繼電器、保險片性能檢測、全尺寸外觀檢測、螺栓扭矩驗證檢測等。檢測工序的工藝文件防錯設計尤為重要。

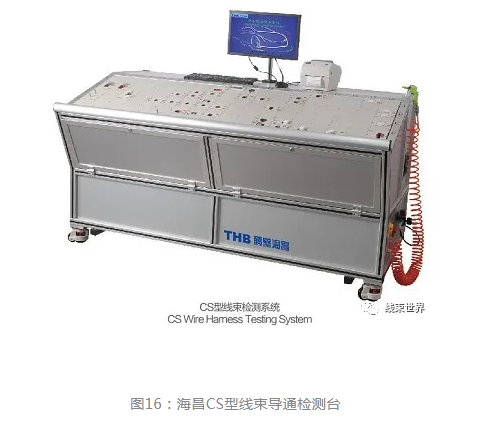

必須每班前對導通測試臺進行點檢，檢查每一個模塊的探針狀態，必須用標準樣線進行導通驗證2次，必須用氣槍吹去模塊內的灰塵雜物。圖16：海昌CS型線束導通檢測臺

根據客戶需求和項目要求設計不同的檢測工藝，但是100%導通檢測，100%全尺寸外觀檢測是每個線束產品都必須設計的檢測項，必要時設計200%的全尺寸外觀檢測或多頻次抽樣檢測。

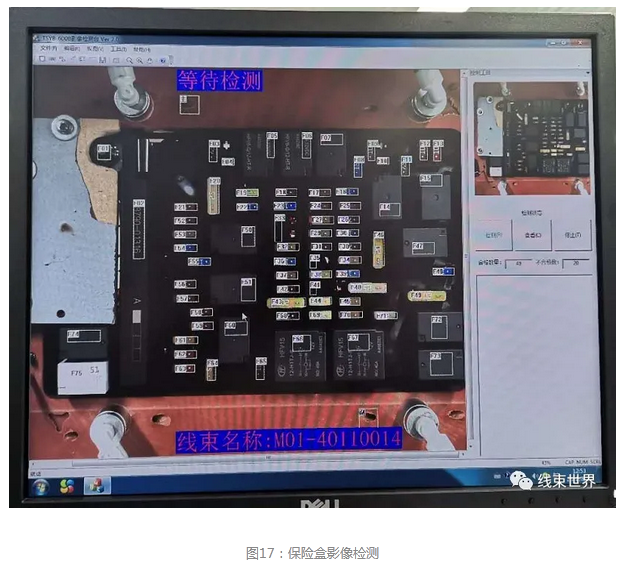

根據客戶需求，設計保險盒中保險片、繼電器的影像檢測工位，二次檢測保險盒附件安裝的正確性。圖17：保險盒影像檢測

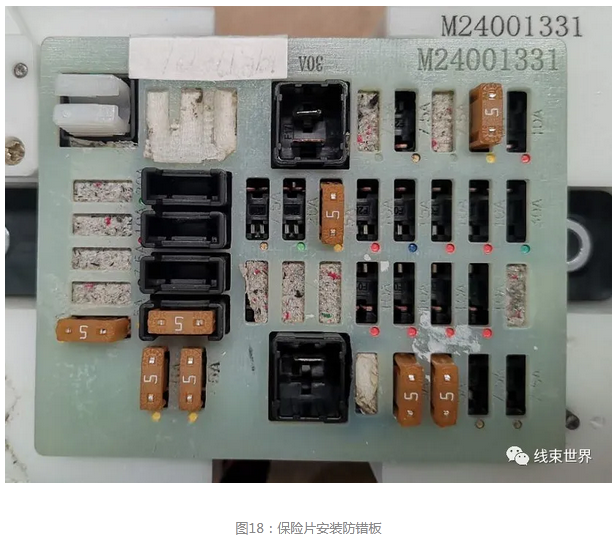

流水線檢測工位未配備影像檢測的，保險盒附件安裝工位必須配備保險片安裝模板卡，對應型號的目視作業圖。圖18：保險片安裝防錯板

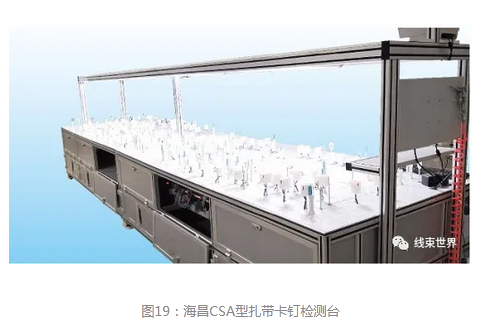

根據客戶需求，對線束卡釘進行檢測，防止扎帶、卡扣錯裝、漏裝、方向錯誤。圖19：海昌CSA型線束卡釘檢測臺

對形狀相似、針腳不同的繼電器，必須分開工位進行安裝，必要時，在繼電器配送到工位前在繼電器上做點漆標記，避免繼電器拿取安裝錯誤。

必要時設置繼電器、保險片性能檢測臺，對保險片、繼電器的性能進行檢測，確保繼電器、保險片工作正常，同時也能有效檢測繼電器的裝配錯誤。圖20：繼電器保險片性能檢測臺

繼電器保險片性能檢測臺是否配置，應根據客戶需求、企業能力、流水線節拍等因素，確定是否設計繼電器、保險片性能檢測工位，檢測繼電器、保險片的工作可靠性。對于繼電器、保險片性能檢測工位的設計是非必須的，根據連續6年的數據進行統計分析，繼電器、保險片的失效幾率極低，因此，如非客戶特殊要求，該項檢測的工位可以不配置。

7、包裝工序的防錯設計

包裝工序是線束生產制造的最后一個工序，主要包括盤繞、捆扎、裝袋、裝箱等操作，同時也是發生質量錯誤較少的一個工序，但是成品線束的包裝工藝設計也要考慮有出現多裝箱，少裝箱、貼錯外箱標識的可能。

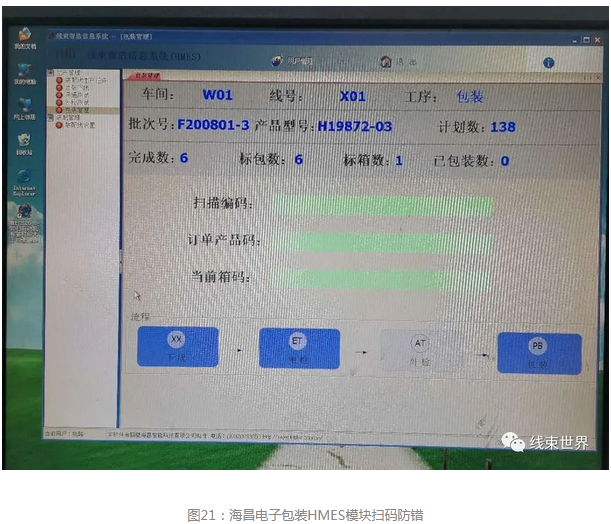

目前我公司采用海昌公司開發的HMES數字化系統的包裝模塊，運用掃碼槍對成品線束進行逐條掃碼，當掃碼數量滿足整箱的時候，發出聲音報警，同時打印機自動打印一張外箱標簽，然后直接封箱貼外合格標簽，能有效的避免裝箱錯誤。該模塊應用在小線束檢測包裝能有效防止線束多裝箱、少裝箱、裝錯型號。同時，線束流水線展示屏顯示當天所生產的線束型號、目標產量、已經完成產量、當天流水線上班人數、流水線效率等圖標。圖21：海昌電子包裝HMES模塊掃碼防錯

8、總結

汽車線束制造過程的工藝防錯和工裝防錯設計是很必要的，同時也是汽車線束工藝工程師在設計線束制造工藝的一項重要工作。防錯設計的應用能大幅降低制造過程中造成的返工返修，降低制造成本；提高勞動效率，保證線束質量有效措施和重要手段。另外，汽車線束制造車間的設備維護、設備管理的優略也是一個很重要的因素。當然,最好的防錯是從產品設計之初就要進行考慮，從源頭上進行相應的線束產品防錯設計，更能有效的避免制造過程中的錯誤出現；產品設計防錯應該從線束產品技術開發協議研讀、產品圖紙的初步識別，到樣線束制作，一直到線束的批量生產，貫穿始終。線束制造防錯工藝、防錯工裝的設計應用應持續進行，持續改進和調整。

本文涉及的主要是汽車線束制造工藝防錯、工裝防錯以及線束檢測設備應用為主，關于線束產品防錯設計方面的應用，請關注下篇《談汽車線束產品防錯設計與應用》
