BAC5158翻譯—波音飛機電氣線束的安裝(6)

來源:線束世界?作者:線束世界-Jimmy?2022-02-23 12:26

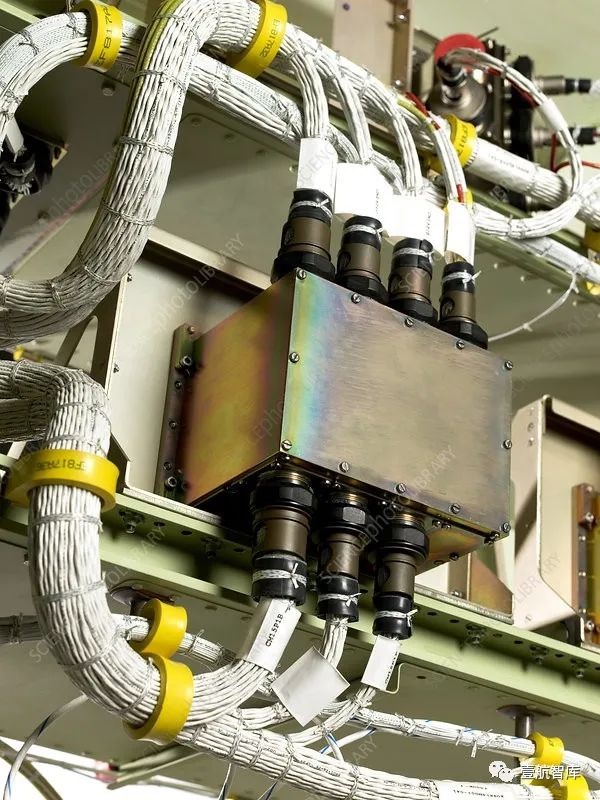

8.11連接器裝配

8.11.3.7從BACC65AM802P和S280W557-802插座上斷開BACC65AL803S和S280W557-801插頭的程序

把拇指和食指放在插頭兩邊的鋸齒上。將食指放在插頭頂端的鎖扣釋放器上。

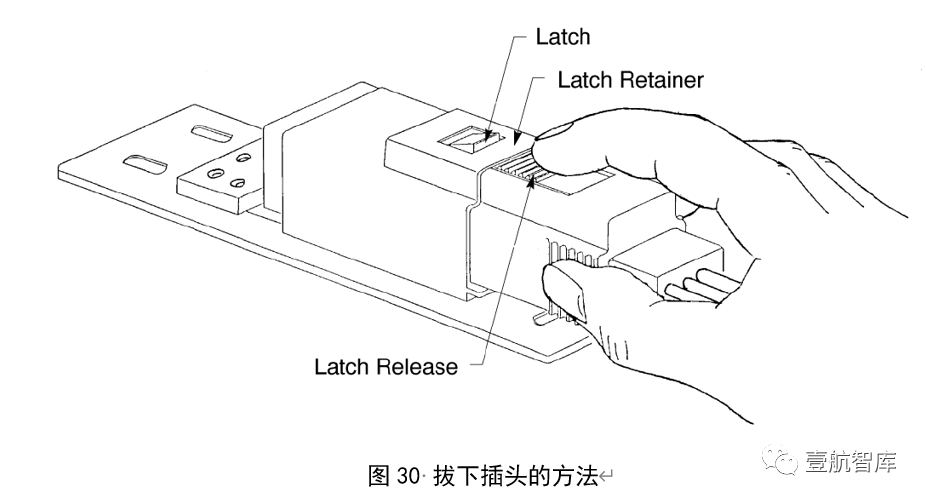

參見圖30。



b按下插銷釋放,使插銷在插銷固定器下移動。

c同時,將插頭從插座上拔下,直到插頭脫離插座。

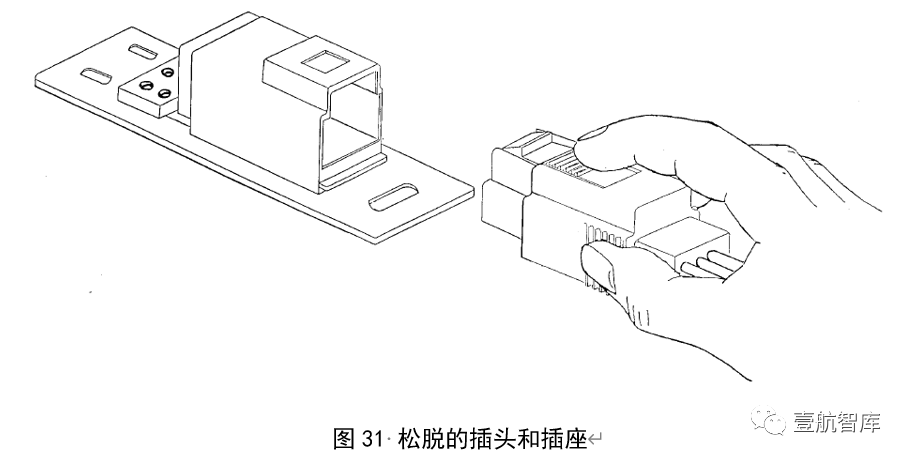

圖31顯示了插頭從插座松脫時的情況。


640 (1).png

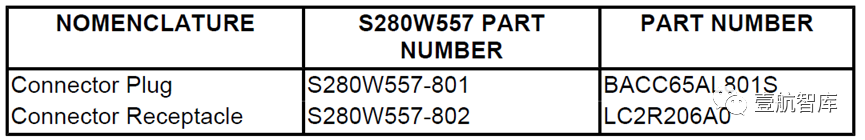

表IX -S280W557等效的BAC零件號照明連接器。

640 (2).png




8.13死接頭和未連接的線纜端頭


a.按照BAC5153對所有未絕緣接頭進行絕緣。

b.在線束中錯開死接頭,以防止線束尺寸過大。

c.按如下方式排布死接頭:

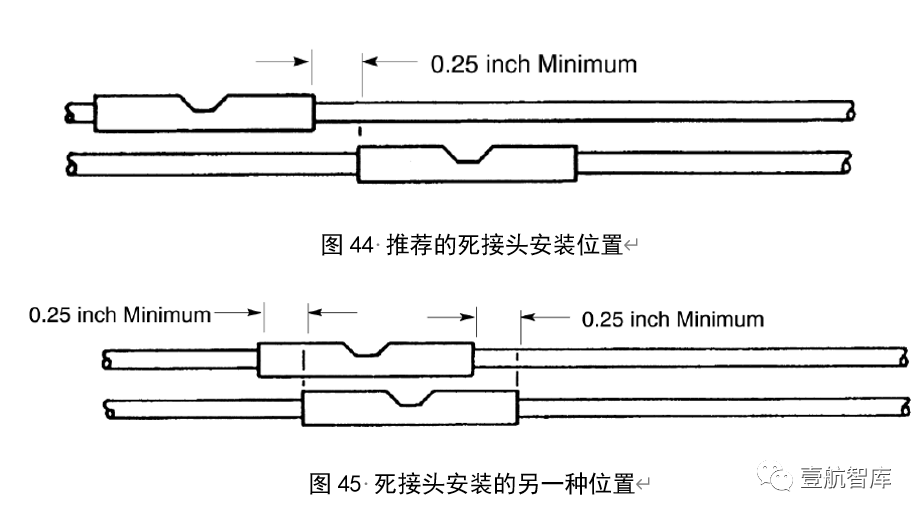

(1)相鄰的死接頭不重疊。死接頭之間的最小間距為0.25英寸,如圖44所示。

(2)接頭數量和電線長度不允許按照8.13.c.(1)的規定安排。,如圖45所示,死接頭兩端的最小間距為0.25英寸。


d.不要在夾卡箍下或?qū)Ч軆?nèi)安裝死接頭或未接線端。

e.標識材料審查委員會批準的每個待修理或待修改死接頭,并加蓋MRB修理編號和檢驗員印章。將標識標記連接到接合線上,距離接合線1.0英寸。標識應該從包裝中伸出來,以便在整個生產和運輸過程中保持顯眼。使用黃色電子膠帶或套管作為識別標志。不要將這些標識安裝在油箱內。

f.如果在高壓電路(大于115伏特rms)中死接頭得到了材料審查委員會的授權,則按照BAC5153的規定,僅使用防潮密封接頭。

640 (3).png




8.14 電纜的修改

當由于工程圖紙變更或材料審查委員會的行動而必須更換或添加電線到完整的未屏蔽線束中時,應按以下方式進行修改:

a.按照BAC5152標識電線。

b.更換和增加電線如下:


(1)按照BAC5157的要求,將增加的電線扎在線束外。如果安裝了綁扎帶,只需要在卡箍之間以大約1.0英尺的間隔綁扎。

(2)不需要在主線束上現有的扎帶、膠帶、標識等下面安裝導線。但是,必須在主線束上的所有卡箍內安裝。

(3)當從線束中移除導線時,只有在生產記錄要求時才需要完全移除導線。如果被移除的電線沒有從線束上取下,按照BAC5153在線纜兩端加端蓋和絕緣套管。

640 (4).png

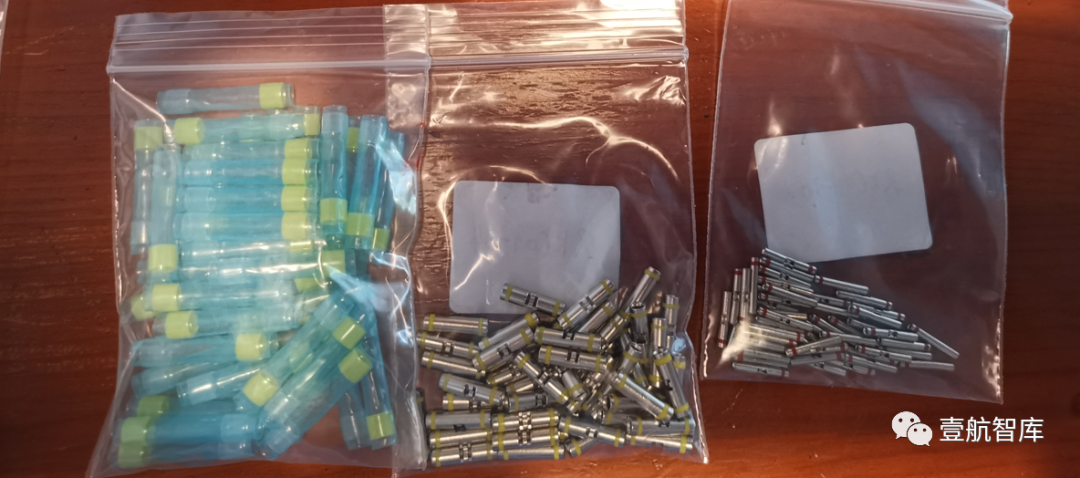

D-436型電纜拼接死接頭



8.15線束的測試

除工程圖紙上另有規定外,生產部門有責任進行連續性檢查和短路檢查。在給設備通電前,檢查工程圖紙上規定的所有電路是否有適當?shù)碾妷?、連續性和無短路或接地。

640 (5).png

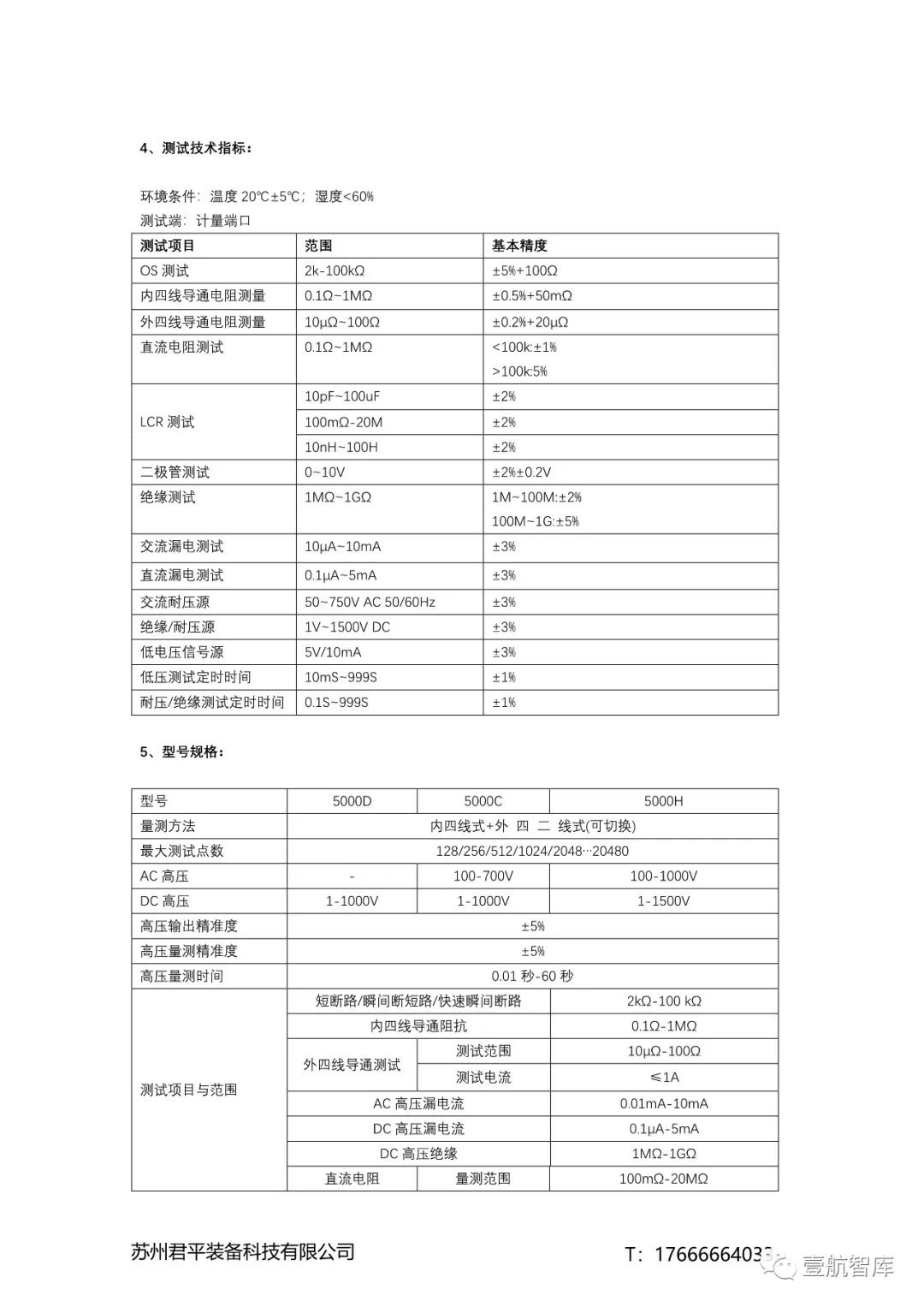

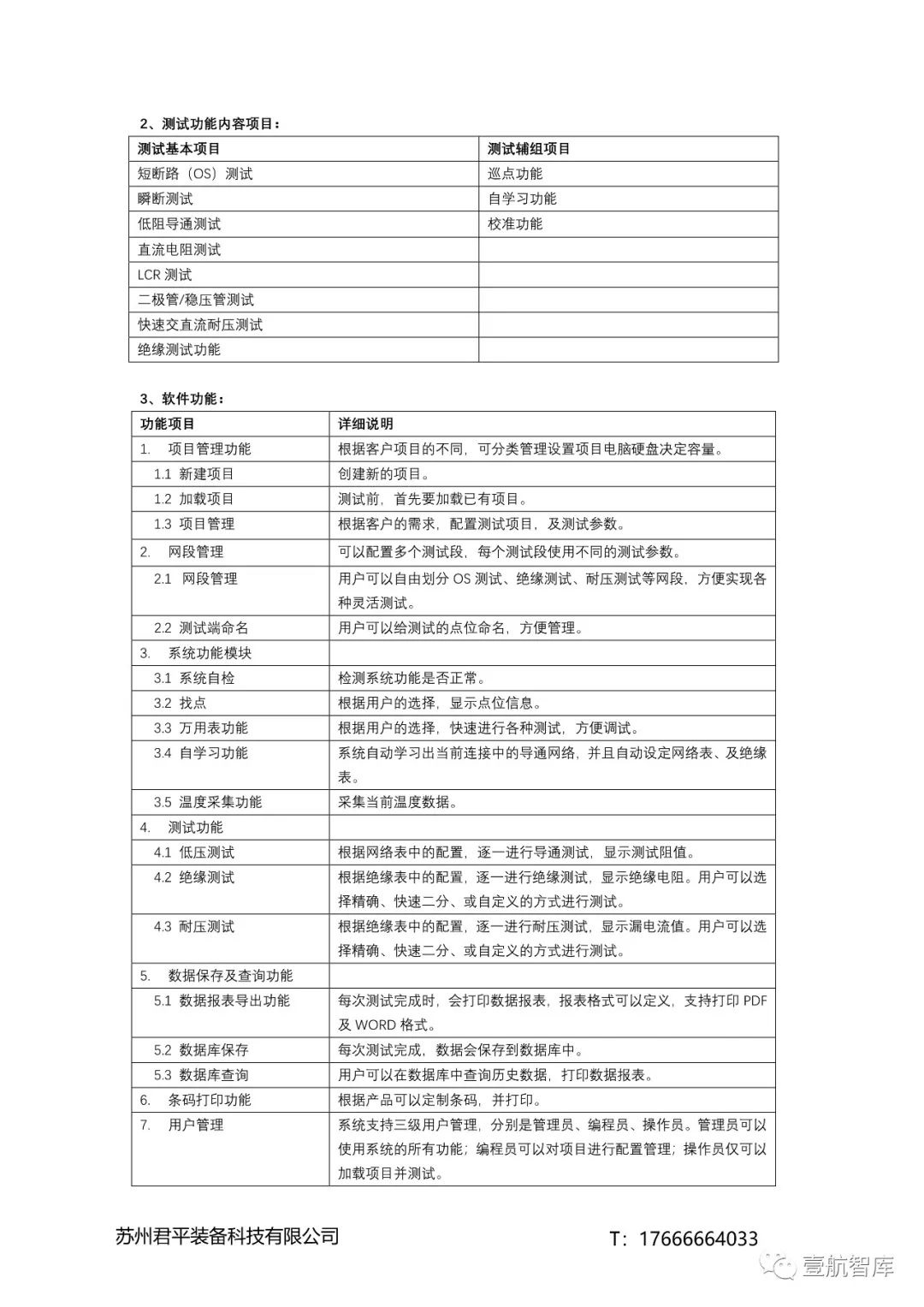

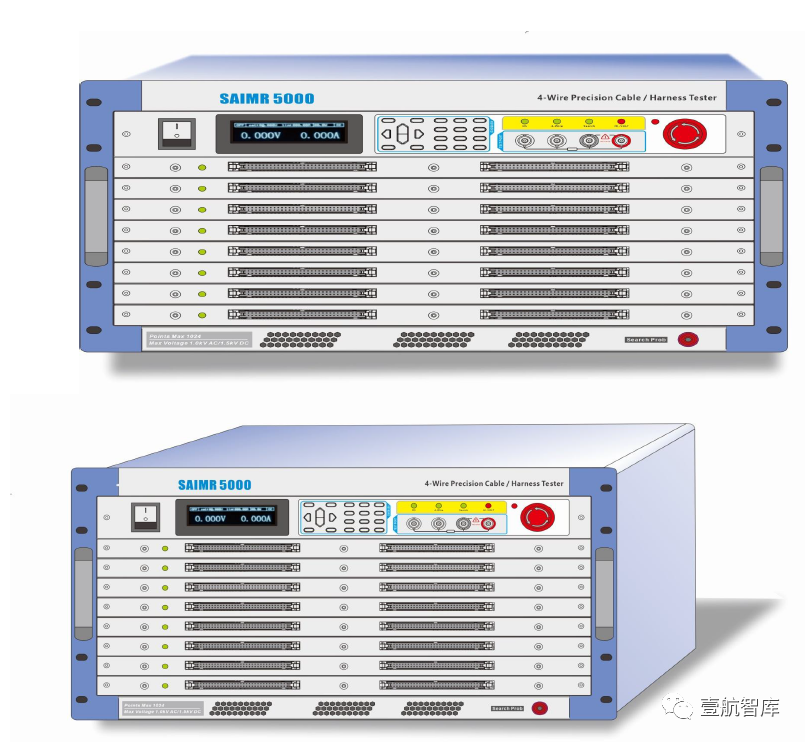

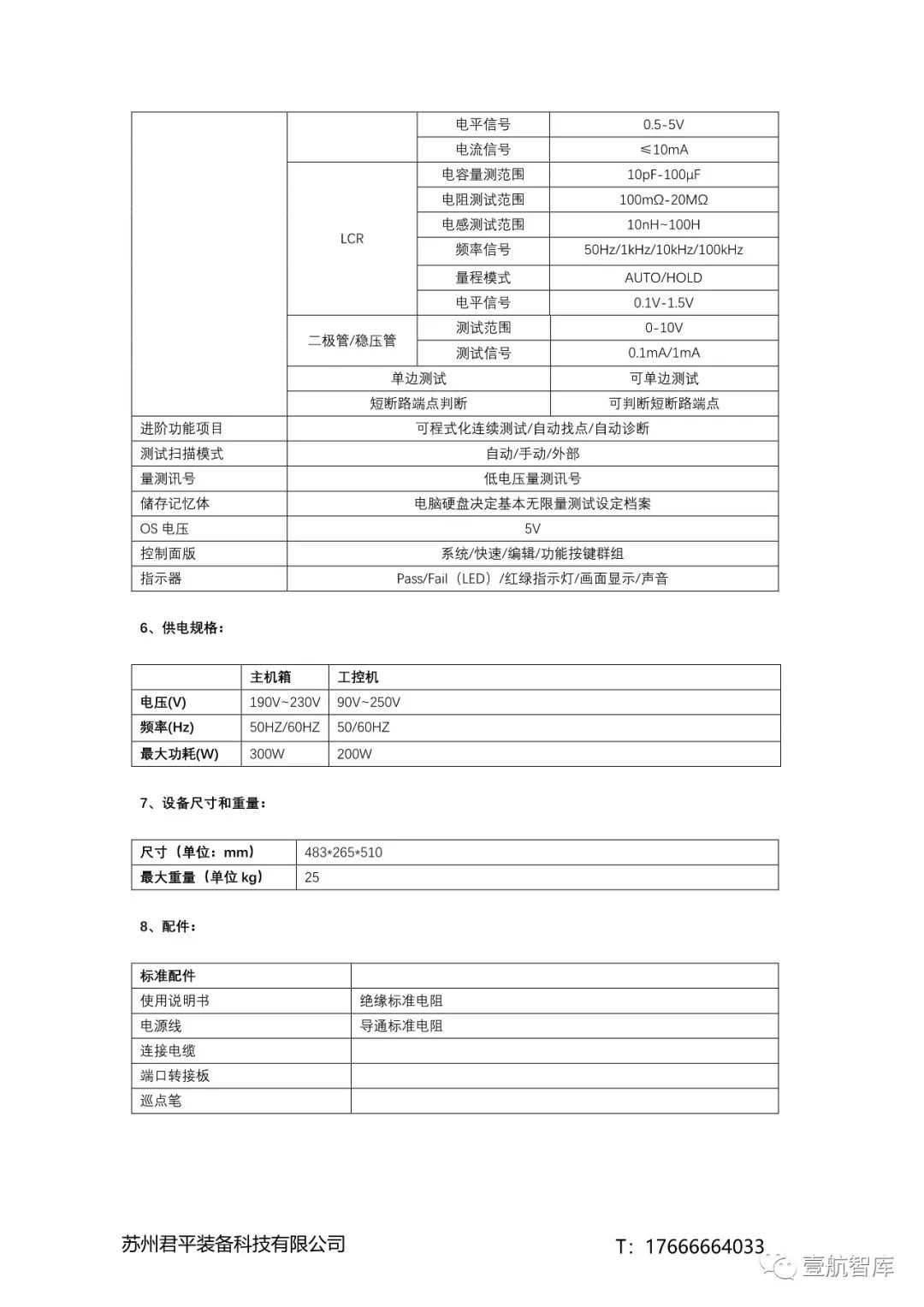

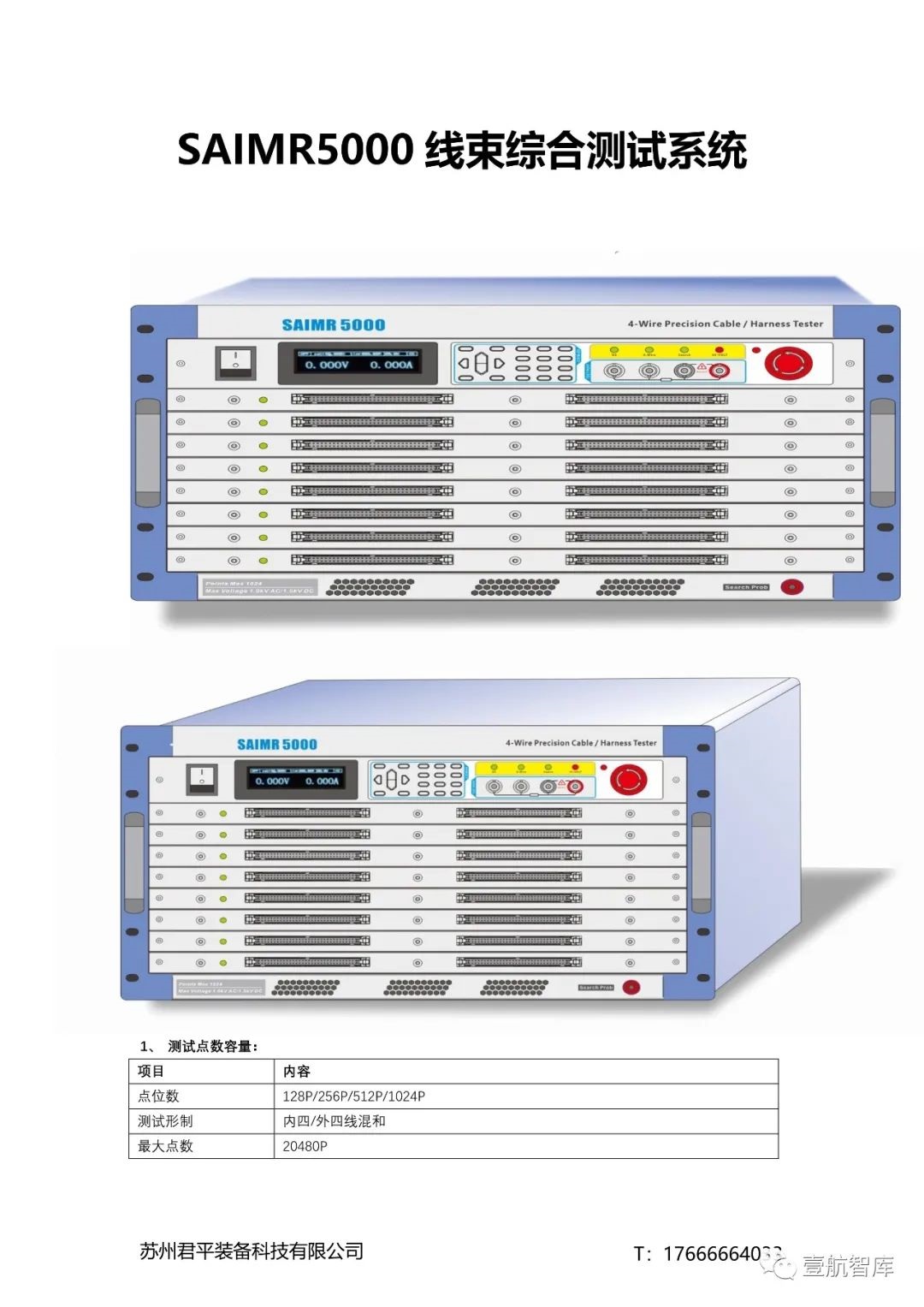

自主研發的電纜自動綜合測試儀




8.16接線終端的保護

如果已安裝的線纜在已交付產品中仍未連接,應按下列方式保護未連接的端部:


a.按照BAC5153絕緣未連接的電線端。

b.按照BAC5162保護已安裝的未耦合連接器。

c.裝好導線,使污染物不會掉落或排放到保護罩內。


8.17裸露導電部件的絕緣

在機載設備中,將所有能獲得電勢的金屬部件電絕緣,使裸露的端子或元件引線絕緣,載流部件如下所述或在工程圖中指定。

a.按照BAC5162絕緣所有裸露的連接器端子。

b.按照BAC5157的規定,隔離所有屏蔽引線。

c.按照BAC5153絕緣所有金屬裸漏端。如果用熱縮套管進行絕緣,使其不能系在套管上或膠帶上,則可根據BAC5459的規定,在下列情況下使用BMS5-37絕緣化合物(表I, A類和B類)。

(1)帶有一根以上導線的turret式絕緣端子。

(2)附有一條以上導線的wafer開關端子。

(3)連有一條以上導線的絕緣設備焊料片。如果涂層材料有可能滴入或進入開關觸點或操作機構,請不要使用這種方法。


d.在以下情況下,可以使用d級無收縮套管(BEN-HAR 1151-FR-B, Varglass E54400),不帶連接裸電線或連接到焊接端子上的組件引線:

(1)絕緣結構機械地固定、疏水或保持線束外形。

(2)導線或引線絕緣在工程圖中指定的區域內,絕緣距離焊點和/或部件本體在0.060英寸以內(參見圖46)。


e.按照工程圖紙規定絕緣繞線連接。





8.18 光纖的安裝要求

a.拒絕電纜護套上有裂縫或裂口的光纜。

b.檢查電纜的彎曲半徑。每個彎曲半徑必須大于0.75英寸。請參閱第8.1.1節。

c.檢查連接器,確保插頭完全插在插座上。圓形連接器參見第8.11.8.1節,矩形連接器參見第8.11.7.1節。

d.檢查未端接的連接器是否有保護罩保護。圓形連接器參見第8.11.8.2節,矩形連接器參見第8.11.7.3節。
