波音系列飛機標準線路施工翻譯

? ? ?

8.6 導線、電纜和屏蔽電纜修理

8.6.2拼接頭的夾接與驗證

1.常用拼接頭的介紹

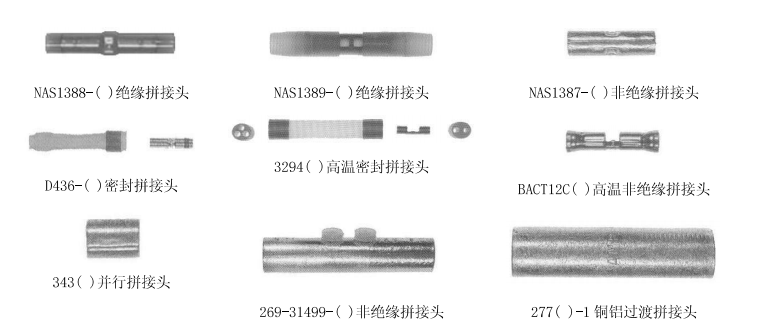

圖8-294? 常用拼接頭介紹

? ? ?拼接頭是線路終端的一種不能拆卸的連接終端的形式，在電路中起到連接通路的作用;在維護工作中我們使用它修理導線或電纜,根據導線束的安裝位置選擇不同型號的拼接頭(請見圖8-294所示)。NAS1388-( )和NAS1389-( )對接拼接頭用在沒有水增壓區域?qū)Ь€修理,NAS1387-( )、D436-( )對接拼接頭、D436-( )并行拼接頭和343 ( )并行拼接頭用在有水增壓區域和非高溫、非增壓、和增壓區域?qū)Ь€和電纜的修理，294( )高溫密封對接拼接頭和BACT12C()高溫非絕緣對接拼接頭用在高溫區域?qū)Ь€和電纜的修理，269-31499-()非絕緣對接拼接頭用在電源饋線銅線與銅線的導線修理，277()-1銅鋁過渡對接拼接頭用在電源饋線銅線與鋁線的導線修理。

2.拼接頭夾接工具使用

1) T型頭夾接工具的夾接與辨認

? ? ? ?AMP公司生產的手動夾接工具59170、59250、 59275、 59300、 69692-1、和69693-1等手動夾接工具(請見圖8-295所示)，在“T”型夾接工具的手柄上使用顏色進行標識工具的夾接范圍，絕緣調節指示是控制絕緣筒的夾接力度，對應的絕緣直徑選擇有4個位置，根據導線外層絕緣的直徑選擇絕緣調節位置;“T”型夾接工具也有定位、快速彈起扳機和代碼顏色信息;“T”型夾接工具使用夾接棘齒來保證和控制完全夾接，夾接工具的模塊沒有完成夾接時棘齒不能釋放，這個設計是為了保障夾接的最大的電接觸連接和夾接張力性能，棘齒不能調整。

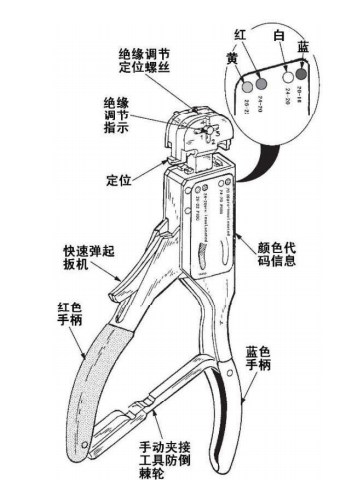

圖8-295 59250夾接工具介紹

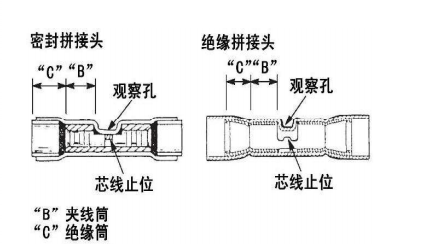

圖8-296 拼接頭的結構

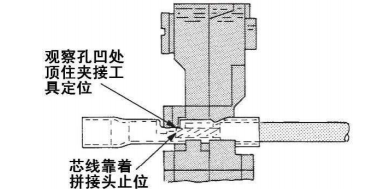

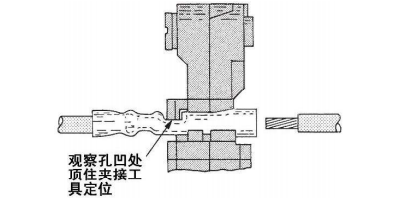

圖8-297 拼接頭的第一-次夾接介紹


圖8-298 拼接頭的第二次夾接介紹

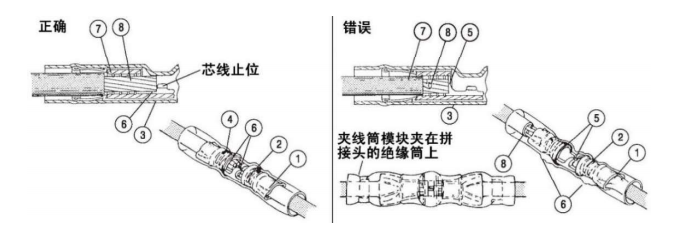

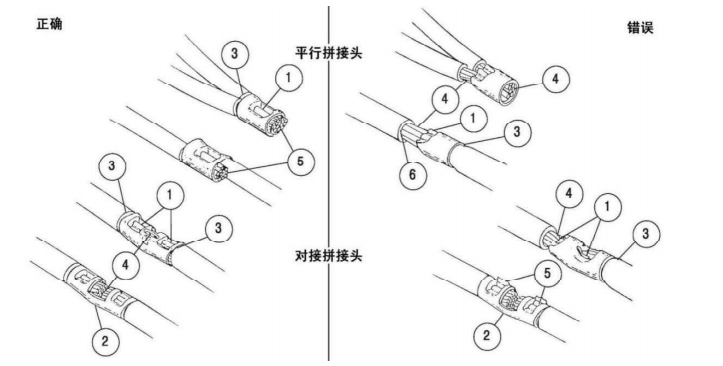

圖8-299 拼接頭的目視檢查

? ? ? ?根據實際需要去除導線上的絕緣長度，芯線不能出現斷絲和劃痕，通過壓緊夾接工具手柄使其防倒轉棘輪釋放模塊，一旦模塊開始壓接必須等到夾接工具模塊完全夾接結束后防倒轉棘輪才能釋放模塊;按照圖8-297所示將拼接頭放到夾接工具的夾接模塊上，夾接工具的定位卡住拼接頭的觀察孔，觀察孔向上與夾接工具頂部平行，按壓夾接工具手柄使模塊固定住拼接頭，但不能使拼接頭夾接筒變形，將去除絕緣導線送入拼接頭的夾接筒芯線并頂?shù)狡唇宇^止位端，通過擠壓夾接工具手柄使棘齒到達力矩時釋放完成夾接過程完成拼接頭的第一次夾接。按照圖8-298所示將拼接頭調轉方向放到夾接工具的夾接模塊上，參照拼接頭第一夾接程序完成拼接頭的第二次夾接。參考圖8-299和表8- -27所示執行拼接頭夾接完成后的目視檢查程序。

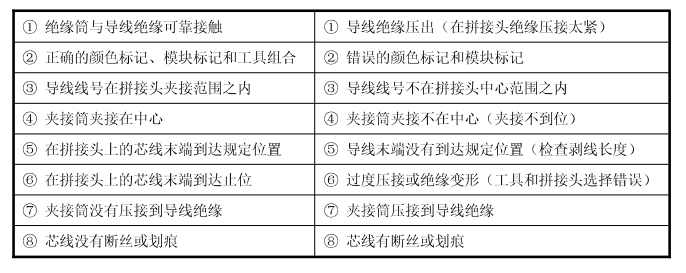

表8-27拼接頭壓接后的可靠性檢查


2)長柄夾接工具的夾接與辨認

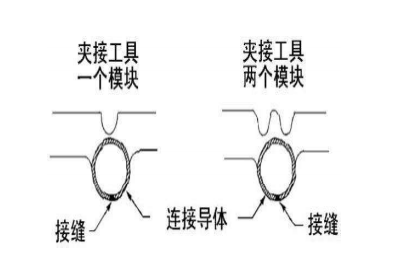

? ? ? ?AMP公司生產的手動長柄夾接工具46447、49592、 49935、 69363、 574573、 1490048-1和1490047-1 (請見圖8-300所示);夾接工具包括一個防止倒轉的夾接防倒轉棘輪、兩個或三個夾接模塊;將拼接頭的接縫處放在夾接模塊的凹槽中心(請見圖8-301所示);每把夾接工具都標有它的適用于夾接導線的范圍標記，夾接工具的防倒轉棘輪可靠的防倒轉棘輪保證完成夾接工作后夾接工具手柄才能釋放，一旦夾接工作開始棘齒不能反轉，直到夾接完成后棘齒才能釋放，為了保證夾接工具夾接的可靠性防倒轉棘輪不能調整。

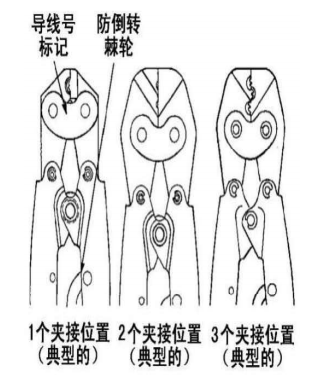

圖8-300 長柄夾接工具介紹


圖8-301 49935夾接工具的夾接位置

? ? ? 根據實際需要去除導線上的絕緣長度，通過壓緊工具手柄使其防倒轉棘輪釋放模塊，一旦模塊開始壓接必須等到模塊完全夾接結束后棘齒才能釋放模塊;夾接工具的夾接模塊夾接在拼接頭夾接筒的中心，確保拼接頭的夾接后的夾接標記中心與觀察孔成一條直線(請見圖8-302所示)，將拼接頭的夾接筒放在夾接工具的模塊上，輕微地壓緊夾接工具手柄，請注意不能將夾接筒夾接變形;將去除絕緣導線送入拼接頭的夾接筒芯線并頂?shù)狡唇宇^止位端，確保導線絕緣不能進入夾接筒，通過擠壓夾接工具手柄使棘齒到達力矩時釋放完成夾接過程完成拼接頭的第一次夾接。如果是對接拼接頭將拼接頭調轉方向放到夾接工具的夾接模塊.上，參照拼接頭第一夾接程序完成拼接頭的第二次夾接。參考圖8-303和表8-28所示執行拼接頭夾接完成后的目視檢查程序。


圖8-302 長柄夾接工具使用

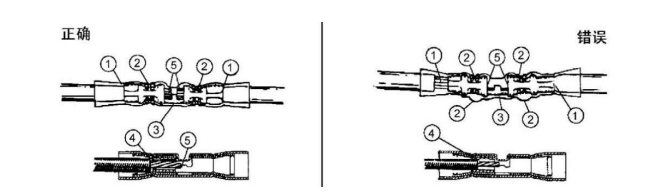

圖8-303拼接頭的目視檢查

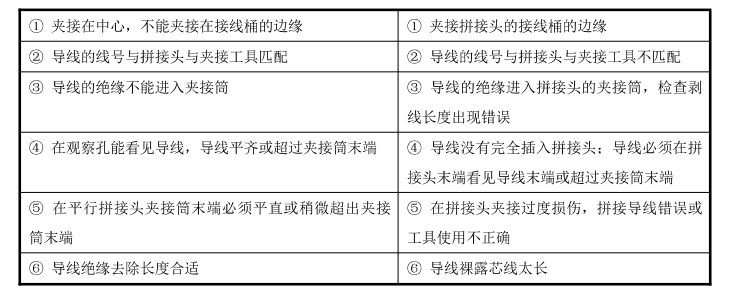

表8-28拼接頭壓接后的可靠性檢查


3)短柄夾接工具的夾接與辨認

? ? ? ?AMP公司生產的47386、47386-0、 47386-4、 409775-1、 47387、47387-0 和46121手動短柄夾接工具(請見圖8-304所示)，夾接工具有一個夾接基準模塊、夾接定位、夾接模塊、三個絕緣夾接調節釘和一個夾接返回防倒轉棘輪，夾接工具頭后面有一個線號顏色標記，定位是調節拼接頭和拼接頭的夾接位置之用，絕緣夾接調節釘是用來調節夾接工具模塊的夾接范圍，通過調節絕緣夾接調節釘可以調節夾接工具的夾接模塊，用來夾接不同線號夾接筒的拼接頭，夾接返回防倒轉棘輪是為了保證夾接工具模塊夾接可靠而設計的，只有夾接工具完成到達規定的力矩時棘輪才能倒轉夾接工具復位。

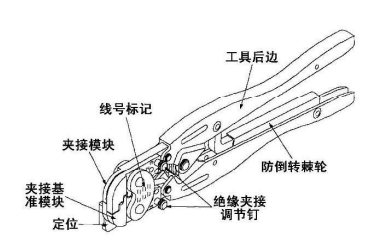

圖8-304 46386、 46387和46121手動夾接工具

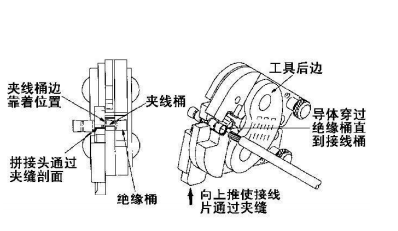

圖8-305 拼接頭的夾接介紹

? ? ? ?調節夾接工具到合適的拼接頭絕緣筒和夾接筒壓接位置，夾接工具有3個絕緣夾接調節位置; 1-緊、2-中等和3-松;將夾接工具的絕緣調節釘插入到3位置(請見圖8-304所示) ,在拼接頭的絕緣筒插入絕緣沒有去除的導線，壓緊夾接工具手柄使棘齒到達力矩時釋放，取下夾接完成后的拼接頭，檢查絕緣壓緊情況;導線向后、向外彎曲，在導線絕緣上壓緊絕緣筒;如果導線被拉出調節絕緣夾接調節到緊的位置(2位置)，如果導線不能被拉出，夾接工具的絕緣調節釘位置合適。按照夾接絕緣調節步驟完成夾接筒的夾接試驗，檢查夾接筒壓緊情況，沒有必要調節到將絕緣調節釘調節到最緊的位置。


圖8-306 夾接后的拼接頭檢查

? ? ? ?根據實際需要去除導線上的絕緣長度，通過壓緊工具手柄使其防倒轉棘輪釋放模塊，一旦模塊開始壓接必須等到模塊完全夾接結束后棘齒才能釋放模塊;從工具前面向上推動定位，將拼接頭夾接筒插入夾接模塊，確保夾接筒的邊緣靠緊定位(請見圖8-305所示)。閉合夾接工具手柄夾住拼接頭的正確位置，閉合夾接工具的手柄不能太緊，否則會造成拼接頭變形;將去除絕緣導線送入拼接頭的夾接筒芯線并頂?shù)狡唇宇^止位端，確保導線絕緣不能進入夾接筒，通過擠壓夾接工具手柄使棘齒到達力矩時釋放完成夾接過程完成拼接頭的第一次夾接，從夾接工具模塊上取下拼接頭。將拼接頭調轉方向放到夾接工具的夾接模塊上，參照拼接頭第一夾接程序完成拼接頭的第二次夾接。參考圖8-306和表8-29所示執行拼接頭夾接完成后的目視檢查程序。

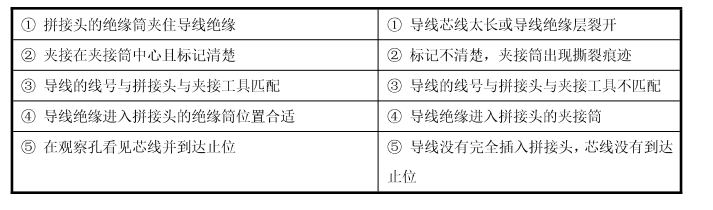

表8-29 夾接檢查說明


3.拼接頭夾接完成后的檢查與驗證

? ? ? 在拼接頭的夾接施工期間導致拼接頭的夾接筒和導線有一定彎曲是允許的。

1)向上與向下彎曲檢查

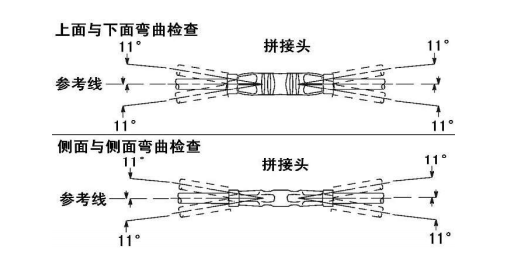

圖8-307? ?拼接頭夾接后的目視檢查

? ? ? ?當拼接頭完成夾接工作后，按照圖8-307所示對拼接頭進行后向上與向下進行拼接頭彎曲目視檢查，拼接頭的夾接筒和導線以參考線為基準，允許拼接頭向上或向下最大彎曲角度不能超過11°。

2)側面與側面彎曲檢查

? ? ? ?當拼接頭完成夾接工作后，按照圖8-307所示對拼接頭進行后側面與側面進行拼接頭彎曲目視檢查，拼接頭的夾接筒和導線以參考線為基準，允許拼接頭側面向上或向下最大彎曲角度不能超過11°。

3)拼接頭橫截面檢查

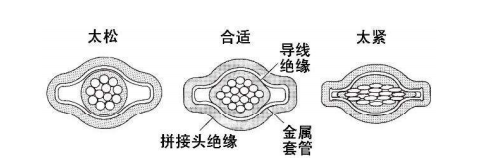

? ? ? 當拼接頭完成夾接工作后,按照圖8-308所示對拼接頭進行橫截面的檢查，出現圖8-308所示的左側的問題主要是夾接工具的夾接檔位太松造成的，出現圖8--308所示的右側的問題主要是夾接工具的夾接檔位太緊造成的，如果夾接工具的夾接檔位合適夾接結果就是合適的橫截面圖。
