波音系列飛機標準線路施工翻譯

8.6 導線、電纜和屏蔽電纜修理

8.6.4普通電纜修理程序

1.普通電纜絕緣層的修理

? ? ? ?在維護工作中發現有一束普通電纜外層絕緣出現損傷，從導線絕緣損傷區域去除多余的絕緣且確保絕緣層表面平滑(請見圖8-326所示)，使用異丙醇清潔導線絕緣，確保清潔導線絕緣損傷區域，清潔導線損傷每側大約3英寸的絕緣區域且清潔區域干燥;如果在絕緣損傷區域出現空洞，使用溫度等級D類的薄膜膠帶或使用溫度等級D類的TFE膠帶進行填充并使導線絕緣層表面平滑(請見圖8-327所示)，確保多層薄膜膠帶的每一側末端延伸損傷區域最小距離是0.5英寸，確保膠帶最小重疊50%纏繞，在絕緣損傷處最少纏繞兩側絕緣，第二層需要與第一層纏繞方向相反。也可以選擇溫度等級D類的TFE膠帶或溫度等級C類的硅樹脂膠帶，確保膠帶的溫度等級符合導線的安裝位置，選擇相同溫度等級的熱縮管也是比較合適的;在絕緣損傷區域纏上兩層膠帶，在導線絕緣修理膠帶的每個末端大約0.25英寸處使用相同溫度等級的扎線進行捆扎。

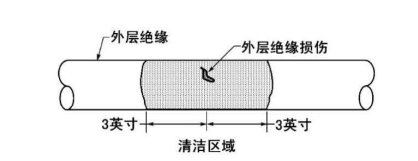

圖8-326 清潔電纜損傷區域


圖8-327 清潔導線損傷區域

2.電纜外層絕緣和芯線絕緣同時出現損傷的修理

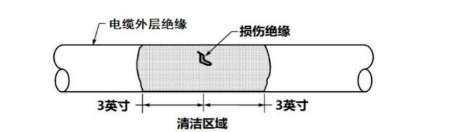

圖8-328 電纜外層絕緣清潔區域

? ? ? ?電纜損傷評估得知電纜外層主絕緣和芯線絕緣出現損傷，芯線導體沒有任何損傷，需要對電纜外層絕緣和芯線絕緣進行修理。清除電纜外層絕緣損壞區域的松散的絕緣片和粗糙的邊緣確保絕緣表面光滑，清除導線絕緣損壞區域的松散的絕緣片和粗糙的邊緣確保絕緣表面光滑，使用異丙醇清潔電纜外層主絕緣損壞區域的絕緣，從電纜外層損傷區域中心開始清洗向左右兩側大約3英寸的絕緣層(請見圖8-328所示)，待異丙醇揮發干燥后進行修理;選擇溫度等級D級的TFE薄的膠帶，如果沒有可以使用與電纜安裝位置相同的溫度等級相同的熱縮管是一個完美的選擇;如果損壞的是絕緣中的空腔，需要對空腔進行填充，選擇溫度等級D級的TPE薄的膠帶，在絕緣層上纏繞必要的薄膠帶，用填充空腔并使導線表面光滑，膠帶與導線絕緣最少重疊0.25英寸，在空腔位置最少纏繞2層膠帶，膠帶至少重疊50%，第一層的纏繞方向與第二層纏繞方向相反;選擇與導線安裝位置相同的溫度等級的TFE膠帶，如果沒有可以使用與導線安裝位置相同的溫度等級相同的熱縮管是一個完美的選擇;在導線主絕緣損傷區域纏繞2層膠帶，纏繞第一層膠帶的始就是纏繞第二層膠帶的終，纏繞二層膠帶的始就是第一層纏繞膠帶的終，膠帶纏繞最少重疊50%，空腔填充膠帶的邊緣距離第一層膠帶始端最少0.75英寸，導線主絕緣損傷邊緣距離膠帶纏繞始端最少1英寸，在完成第二層膠帶纏繞后，在距離纏繞膠帶每個末端0.25英寸處使用捆扎線對膠帶進行捆扎。選擇溫度等級D級的TFE薄的膠帶，如果沒有可以使用與電纜安裝位置相同的溫度等級相同的熱縮管是一個完美的選擇;如果損壞的是電纜絕緣中有空腔，需要對空腔進行填充，選擇溫度等級D級的TFE薄的膠帶，在電纜外層絕緣損傷處纏繞必要的薄膠帶(請見圖8-329所示)，用以填充空腔并使電纜外側表面光滑，膠帶與電纜外側絕緣最少重疊0.25英寸，在空腔位置最少纏繞2

層膠帶，膠帶至少重疊50%，第一層的纏繞方向與第二層纏繞方向相反;。在電纜外層絕緣損傷區域纏繞2層膠帶(請見圖8-330所示)，纏繞第一層膠帶的始就是纏繞第二層膠帶的終，纏繞二層膠帶的始就是第-層纏繞膠帶的終，膠帶纏繞最少重疊50%，電纜外層絕緣損傷邊緣距離膠帶纏繞始端最少0.5英寸,在完成第二層膠帶纏繞后,在距離纏繞膠帶每個末端0.25英寸處使用捆扎線對膠帶進行捆扎。

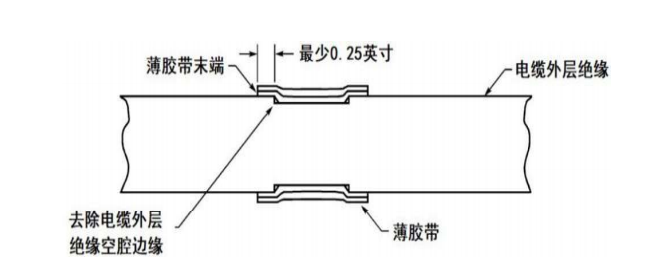

圖8-329 填充電纜外層絕緣空腔

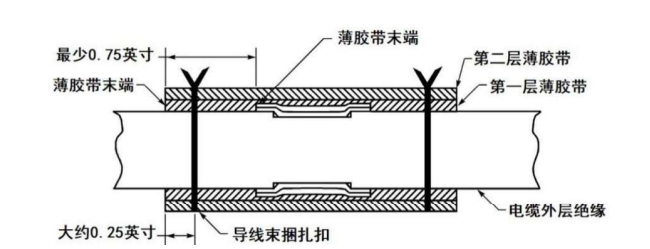

圖8-330 電纜外層絕緣修理

3.普通電纜的修理

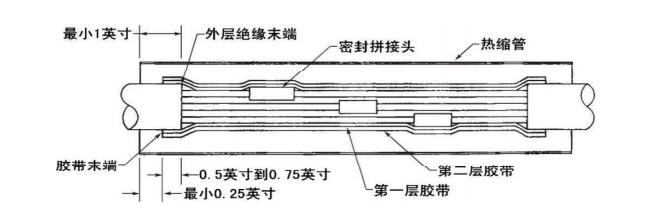

? ? ? ?在維護工作中發現在增壓區域有一根三芯電纜需要進行永久性修理，根據20-00-15電纜絕緣去除施工程序從電纜外層絕緣去除合適的外層絕緣，確保從最近的密封拼接頭中心到電纜外層絕緣末端距離是1.75英寸士0.25英寸(請見圖8-331所示)，另一個密封拼接頭中心到電纜外層絕緣末端距離是2.38英寸士0.25英寸，選擇溫度等級B級或D級的絕緣膠帶和熱縮管,確保熱縮管的最小直徑在電纜和拼接頭，上順利移動，截取超過電纜外層絕緣每側末端最少超過1英寸的長度，將熱縮管套在需要修理電纜的末端(請見圖8-332所示);根據導線的線號選擇合適的密封拼接頭和夾接工具，在每根芯線上套上密封熱縮管，使用夾接工具完成拼接頭的夾接施工，將拼接頭的熱縮套管移至拼接頭中心，使用熱風槍將密封熱縮管固定在拼接頭上，在裝配好的拼接頭上纏上2層絕緣膠帶，第一層絕緣膠帶將裝配好的拼接頭勒緊,確保膠帶與電纜的每個外層絕緣重疊0.5英寸到0.75英寸，膠帶在纏繞時最少需要重疊50%;在第一層膠帶的基礎上反方向纏緊第二層膠帶，確保第一層膠帶的開始端就是第二層終止端，第一層的終就是第二層止端開始端，膠帶在纏繞時最少需要重疊50%。將熱縮管放置在裝配好的拼接頭中心，確保熱縮管的每個末端距離多層膠帶末端最少0.25英寸，按照20-10-14完成熱縮管熱縮施工任務。
