BAC5158翻譯—波音飛機電氣線束的安裝（5）

來源：線束世界?作者：線束世界-Jimmy?2022-02-23 13:09

8.11連接器裝配

8.11.1帶耦合環的圓形連接器

保證插頭和插座合理的安裝并完全耦合對接。

a.在自鎖、螺紋耦合圓形連接器上，擰緊耦合環直至連接器殼體底部。

注意:直到連接器外殼底部超過連接環覆蓋彩色指示帶的點后聽到大約3到5個卡口聲表示安裝到位。

b.對于需要安全接線的連接器，僅用手緊固耦合環螺母，滿足符合BAC5018。

c.僅用手連接卡口式連接器和球鎖連接器。使耦合環完全嚙合并處于完全鎖定的位置。

d.僅用手檢查是否松緊，需檢查擰緊的方向。對于需要安全接線的連接器，在進行安全接線之前，要檢查是否擰緊。

e.用螺栓桿式的連接的連接器，連接方式如下:

（1）將插頭插座緊密靠在一起，旋緊螺栓到安裝孔內；

（2）用手交替小心旋轉每個螺絲，每次旋轉半圈，直到銷釘觸點開始進入插座觸點為止；

（3）繼續交替擰緊每個螺絲一到兩圈，直到連接器完全配對。

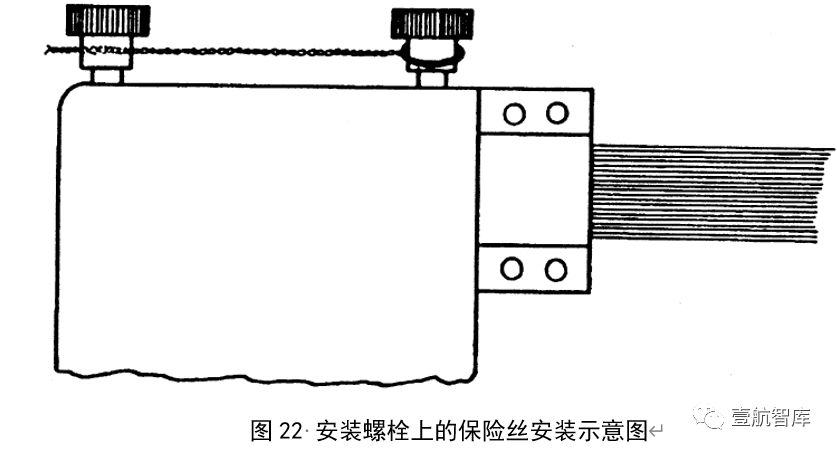

（4）根據工程圖要求，鎖緊螺桿，如圖22所示。避免過度擰緊千斤頂螺絲。僅對閥座連接器接口應用足夠的扭矩。

f.60B64172連接器的安裝要求如下:

(1)目測檢查o形環是否在連接器連接螺母內。

(2)用手對準連接器與配合件，擰緊耦合螺母。

(3)轉矩連接螺母到表VI規定的值。

(4) 60B64172連接器的保險絲符合BAC5018要求。

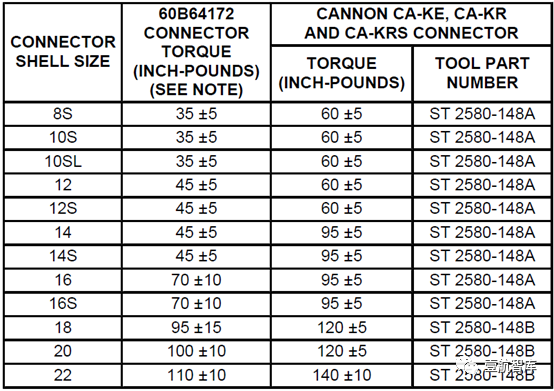

表VI -連接器連接螺母扭矩要求

640 (1).png

640 (12).png

G．CA-KE、CA-KR和CA-KRS連接器的扭矩螺母見表VI規定的值。


8.11.2ARIZONA集成電子AMC()圓形連接器

8.11.2.1連接ARIZONA集成電子AMC()圓形連接器的過程

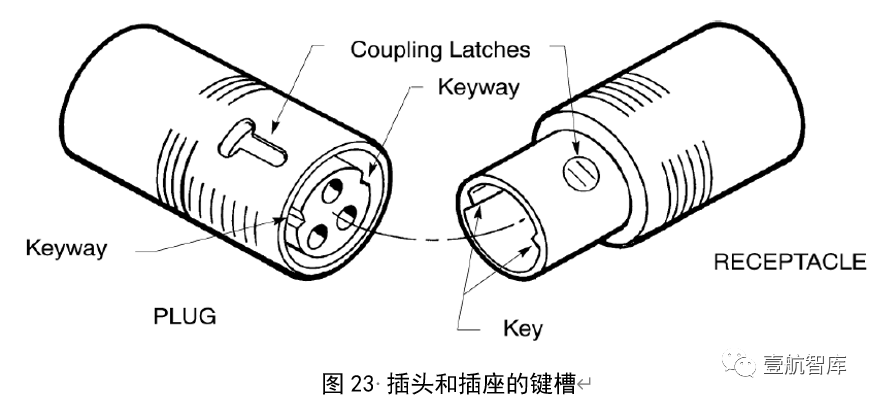

a將AMC()插座的鍵槽與AMC()插頭的鍵槽對齊。圖23顯示的插座和插頭的鍵槽。

640 (2).png

b把插頭和插座一起推，直到對接到一起。

c當插頭和插座對接到位時，您將聽到一聲咔嗒聲，兩個耦合機構閂鎖將被鎖上。

d.為了確保兩個耦合連接器鎖緊，試著拉一下對接好的插頭和插座作為驗證。

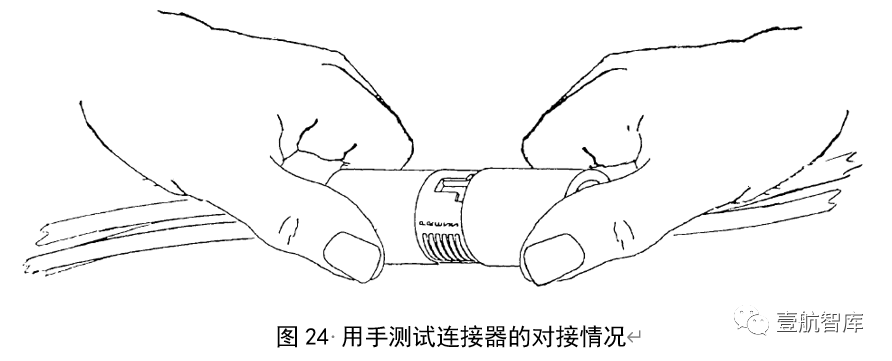

圖24顯示了在插頭和插座上放置手指的位置。插頭不能脫開插座。

e.如果插頭脫開插座，重復8.11.2.1.b.，8.11.2.1.c。和8.11.2.1.d過程。

640 (3).png

8.11.2.2斷開ARIZONA集成電子AMC()圓形連接器的過程

a)在進行此操作時，一只手握住插頭，另一只手握住插座。

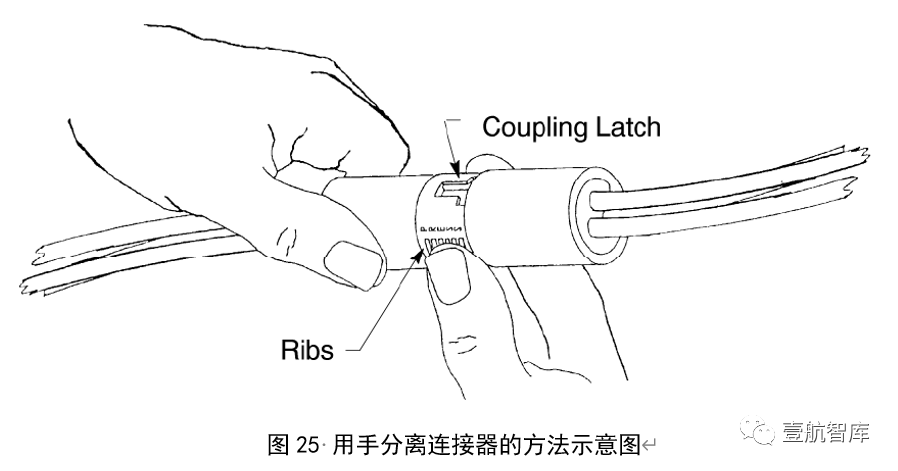

b)將拇指和手指放在連接的插頭和插座中間附近插頭兩側的殼體上。圖25顯示了拇指和手指的放置位置。

c)同時用拇指和食指對殼體施加壓力。用你的拇指和手指施加足夠的壓力來松開連接閂。當你對殼體施加壓力時，將插頭和插座分開。

640 (4).png

8.11.3 BACC65AJ(), BACC65AK() AND S280W557-() 矩形連接器

表7給出了與本節中使用的名稱相關的部件編號。S280W557與等效的BAC零件號軌道安裝連接器。

640 (5).png

8.11.3.1從安裝軌道上拆卸連接器的過程

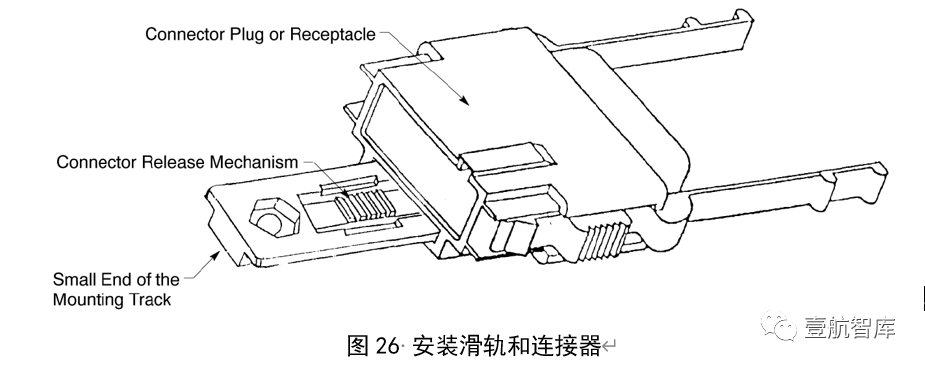

a)安裝軌道帶有一個插頭或插座。圖26顯示了安裝軌道上的插座。

b)檢查連接器和軌道組件。

c)確保您知道安裝軌道上是否有插頭或插座。您將在8.11.3.2.b節中需要這些信息。

d)推動安裝軌道的連接器釋放機構。

640 (6).png

e)當你推動連接器釋放機構時，沿著安裝軌道移動連接器，直到它幾乎高于連接器釋放機構。松開你的手指。

f)繼續沿著安裝軌道移動連接器，直到脫離安裝軌道。

8.11.3.2安裝bact44e1和S280W557-1滑軌的方法

工程圖給出了安裝安裝軌道的位置；安裝滑軌，需滿足如下條件:

?安裝軌道的較大一端指向軌道上的連接器。參考第8.11.3.1.c節。

?安裝軌道離連接器足夠近，因此您可以將連接器放在安裝軌道上，而不需要拉動線束。

(1)使用正確的緊固件將安裝軌道固定在結構上。

(2)確認緊固件是否牢固。

8.11.3.3在安裝軌道上安裝插頭或插座的步驟

a.將安裝軌道附帶的連接器后端與安裝軌道的窄端對齊。

b.將連接器沿安裝軌道通道推至停止。當連接器停止時，您將聽到一聲卡口連接的聲音。

c.拉回連接器，確保它鎖定在安裝軌道上。

8.11.3.4安裝和連接插頭或插座的程序

a.將另一個接頭的前端與安裝軌道的窄端對準。

b.沿著軌道推另一個連接器，直到插頭與插座匹配，連接器的耦合/解耦機構鎖在一起。

c.回拉剛剛安裝的連接器，以確保它鎖定在軌道上安裝到位。

8.11.3.5拆卸連接器的方法

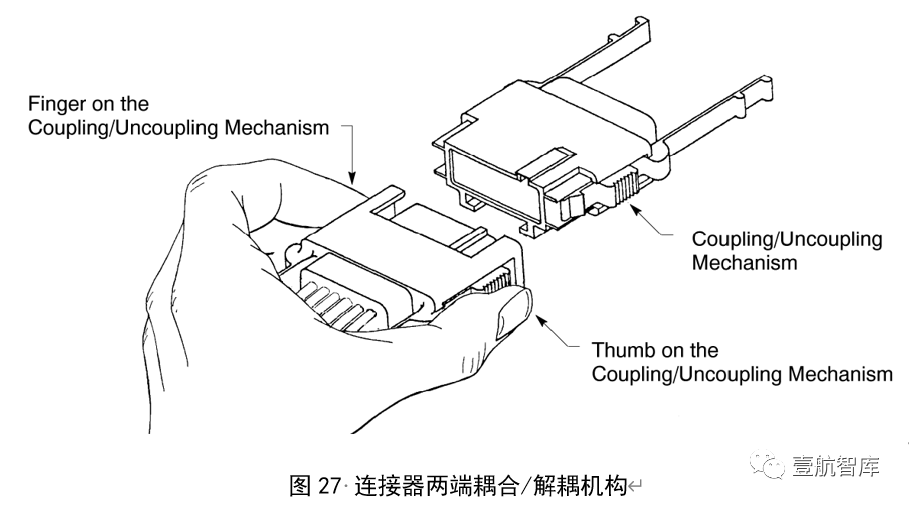

a.將拇指和手指放在連接器兩側的耦合/解耦機構上。圖27顯示了連接器兩端耦合/解耦機構上手指的位置。

b.用手指和拇指同時按壓連接器的兩側，松開接插件/拆插件機構。

c.同時，從插座上拔下插頭。

640 (7).png

8.11.3.6 將BACC65AL803S和S280W557-801插頭連接到BACC65AM802P和S280W557-802插座的程序

表VIII - S280W557到等效的軌道安裝連接器BAC零件號。

a將插頭與插座對準。

確保包含鎖閂的插頭端面與包含鎖閂的插座端面對齊。

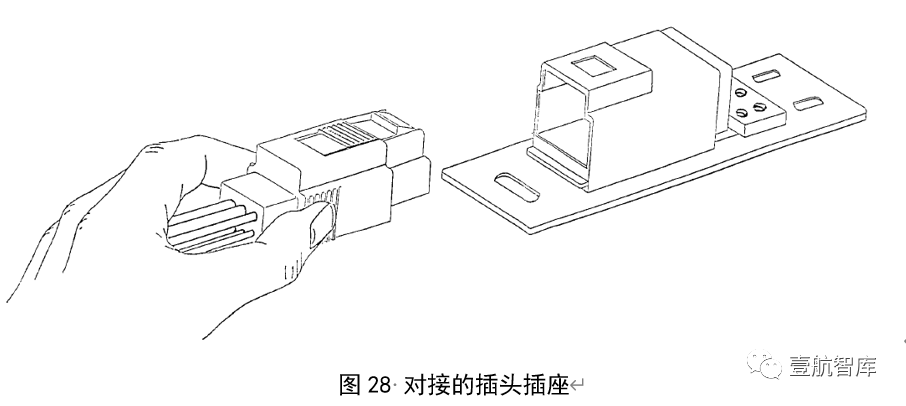

圖28顯示了與插座對齊的插頭。

640 (9).png

b.把插頭插在插座上。

c.將插頭插入插座，直到出現下列情況:

?插頭無法挪動

?鎖閂與鎖閂固定器嚙合

?鎖閂的頂部在鎖閂的外表面之上。

試著拔掉安裝的插頭，確保安裝到位。參見圖29。

e.如果插頭沒有鎖在插座上，請將插頭從插座上取下，并按照8.11.3.6.a到8.11.3.6.d的步驟重復進行操作。

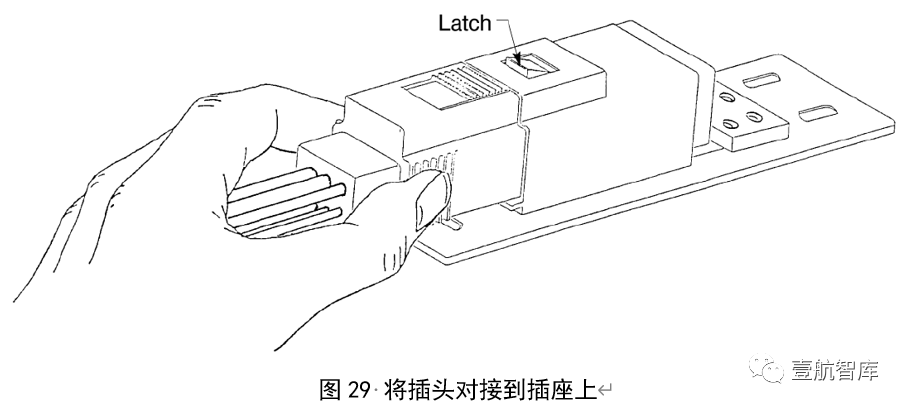

640 (10).png

640 (11).png
