波音系列飛機標準線路施工翻譯

? ?

8.6 導線、電纜和屏蔽電纜修理

8.6.3導線修理程序

? ? ? 在波音系列的飛機. 上允許修理的導線，芯線損傷20%及以上時，必須進行永久性修理;發動機及其APU部分發電機的電源饋線當發現芯線損傷20%及以上時，不允許修理必須更換;如果芯線沒有達到20%時只需要進行絕緣層修理工作。

1.絕緣層修理施工程序

? ? ? ?從導線絕緣損傷區域去除多余的絕緣且確保絕緣層表面平滑(請見圖8-309所示)，使用異丙醇清潔導線絕緣，確保清潔導線絕緣損傷區域，清潔導線損傷每側大約3英寸的絕緣區域且清潔區域干燥;如果在絕緣損傷區域出現空洞，使用溫度等級D類的薄膜膠帶或使用溫度等級D類的TFE膠帶進行填充并使導線絕緣層表面平滑(請見圖8-310所示)，確保多層薄膜膠帶的每---側末端延伸損傷區域最小距離是0.25英寸，確保膠帶最小重疊50%纏繞，在絕緣損傷處最少纏繞兩側絕緣，第二層需要與第一層纏繞方向相反。也可以選擇溫度等級D類的TFE膠帶或溫度等級C類的硅樹脂膠帶，確保膠帶的溫度等級符合導線的安裝位置，選擇相同溫度等級的熱縮管也是比較合適的;在絕緣損傷區域纏上兩層膠帶(請見圖8-311所示)，如果選擇多層薄膜膠帶需要將空洞填充，每一側膠帶末端延伸多層薄膜膠帶最小距離是0.75英寸,每一側膠帶末端的末端延伸損傷區域最小距離是1英寸，確保膠帶最小重疊50%纏繞，在絕緣損傷處最少纏繞兩側絕緣，第二層需要與第一層纏繞方向相反。在導線絕緣修理膠帶的每個末端大約0.25英寸處使用相同溫度等級的扎線進行捆扎。

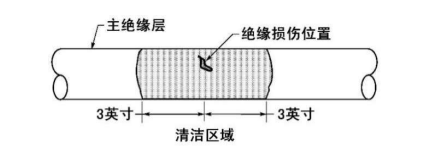

圖8-309 清潔導線損傷區域

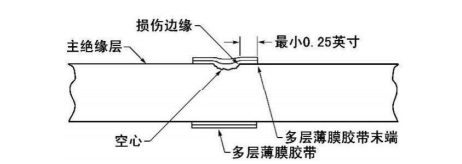

圖8-310 導線絕緣層損傷修理

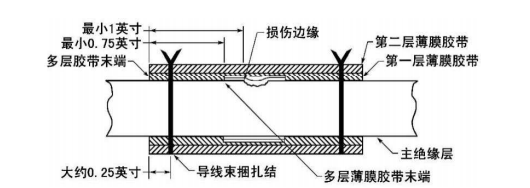

圖8-311 導線絕緣層損傷修理

2.增壓區域導線修理程序

? ? ? ?從表8-30和表8-31中選擇你需要的絕緣拼接頭和拼接頭夾接工具，根據實際需要從導線末端去除合適的絕緣層長度，將去除絕緣層的導線放入拼接頭，檢查去除絕緣層的導線在拼接頭的絕緣筒的位置(請見圖8-312所示)，確保從拼接頭的觀察孔里看到導線的芯線，芯線頂?shù)狡唇宇^止位且不能超過止位，導線的絕緣層不能進入拼接頭的夾接簡，導線絕緣層與絕緣筒重疊不允許超過絕緣筒。如果導線絕緣層直徑超出過絕緣筒的直徑(請見圖8-313所示)，拼接頭的絕緣直徑超過導線的絕緣層直徑，導線的芯線和絕緣層能順利進入拼接頭的絕緣筒、夾接筒并到達止位，導線絕緣層的末端與拼接頭絕緣筒的最大距離是0.13英寸。

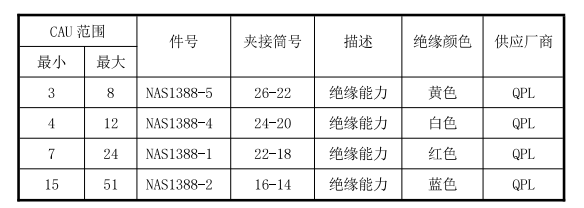

表8-30 絕緣對接拼接頭件號舉例

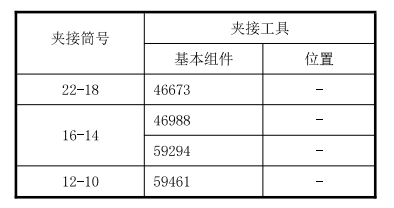

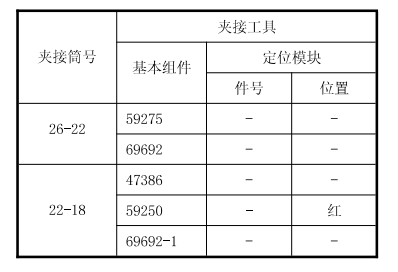

表8-31 絕緣對接拼接頭夾接工具舉例

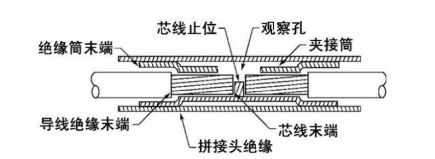

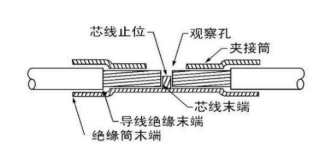

圖8-312 導線與拼接頭的位置

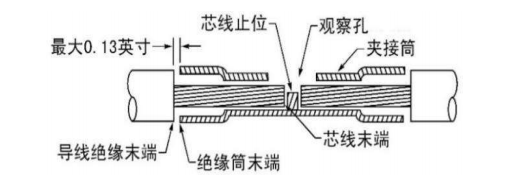

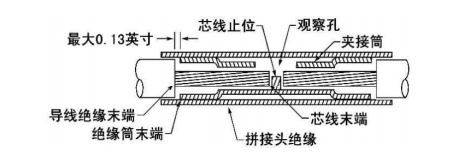

圖8-313? 厚絕緣層導線與拼接頭的位置

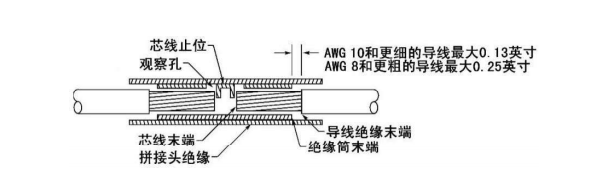

圖8-314? 粗導線與拼接頭的位置

? ? ? AWG10號線和更細的導線夾接筒的末端與導線絕緣層末端最大為0.13英寸(請見圖

8-314所示)，AWG8號線和更粗的導線夾接筒的末端與導線絕緣層末端最大為0.25英寸,導線的芯線和絕緣層能順利進入拼接頭的絕緣筒、夾接筒并到達止位;將拼接頭放在夾接工具的模塊上，輕輕按壓夾接工具手柄將拼接頭定位，將去除絕緣層的導線送入拼接頭并到達合適的位置，按壓夾接工具手柄直至夾接工具到達力矩值防倒轉棘輪復位，拼接頭完成第一次夾接工作。將完成第一-次夾接工作的拼接頭的另- -端放在夾接工具的模塊上，參照拼接頭第一次夾接程序完成第二次夾接工作。

3.高振動區域導線修理程序

? ? ? ?在維護工作中發現高振動區域的導線需要進行永久性修理，我們采用密封拼接頭(請見圖8-315和圖8-316)對損傷的導線進行修理，這種施工方法同樣適用于增壓區域經常接觸到水的區域和沒有水的區域損傷的導線修理，由于拼接頭的材料和熱縮套管的溫度等級限制不能高溫區域損傷導線修理。

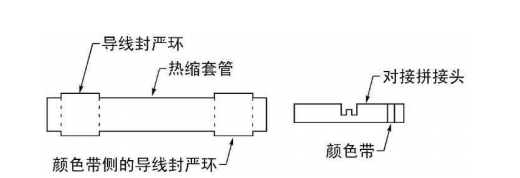

圖8-315 一根導線密封和一個拼接頭的器材包

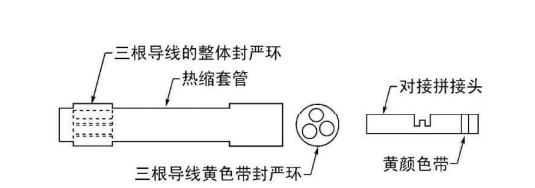

圖8-316 三根導線密封和一一個拼接頭的器材包

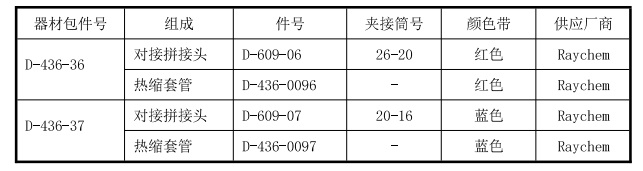

表8-31密封拼接頭器材包件號組成舉例

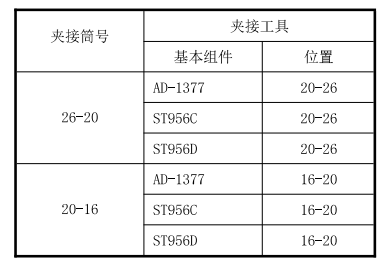

表8-32 D-609-( )對接拼接頭夾接工具舉例

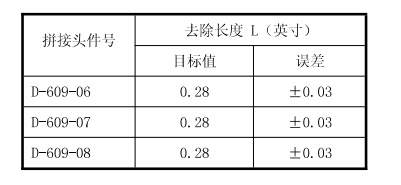

表8-33 絕緣去除長度


? ? ? ?從表8-31和表8-32中選擇你需要的密封拼接頭和拼接頭夾接工具，將需要修理的一根或兩個導線穿入熱縮套管,根據表8-33要求從導線末端去除合適的絕緣層長度(請見圖8-317所示),將去除絕緣層的導線放入拼接頭,檢查去除絕緣層的導線在拼接頭的絕緣筒的位置(請見圖8-318和圖8-319所示)，確保從拼接頭的觀察孔里看到導線的芯線，芯線頂?shù)狡唇宇^止位且不能超過止位，導線的絕緣層不能進入拼接頭的夾接簡，如果是修理一根導線，導線夾接筒的末端與導線絕緣層末端最大為0.13英寸，如果是修理兩根導線，導線夾接筒的末端與導線絕緣層末端最大為0. 25英寸;將拼接頭放在夾接工具的模塊上,輕輕按壓夾接工具手柄將拼接頭定位，將去除絕緣層的導線送入拼接頭并到達合適的位置，按壓夾接工具手柄直至夾接工具到達力矩值防倒轉棘輪復位，拼接頭完成第一次夾接工作;將完成第一次夾接工作的拼接頭的另一端放在夾接工具的模塊上,參照拼接頭第一次夾接程序完成第二次夾接工作。

? ? ? 將夾接完成的拼接頭放置在熱縮套管中心(請見圖8- 320和圖8- -321所示)，根據熱縮套管的溫度等級設置熱風槍的設定溫度，根據熱風槍的施工程序進行熱縮工作，確保被封嚴的拼接頭上的熱縮套管外側末端不能出現粗糙的邊緣。

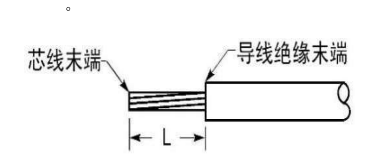

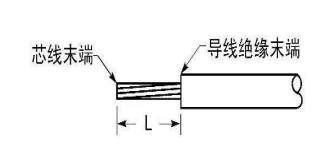

圖8-317 導線絕緣長度去除

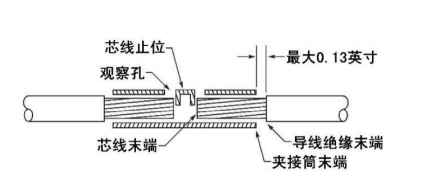

圖8-318 一根導線在拼接頭里的位置

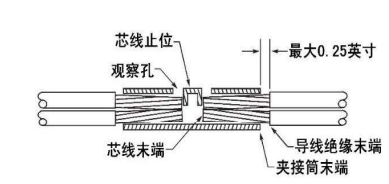

圖8-319 兩根導線在拼接頭里的位置

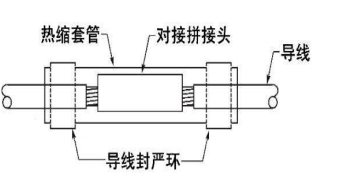

圖8-320 熱縮套管在一根導線上的位置

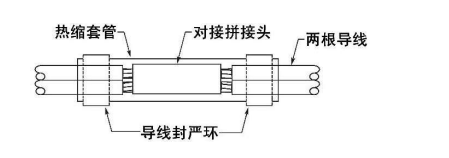

圖8-321 熱縮套管在兩根導線上的位置

4.高溫區域導線修理程序

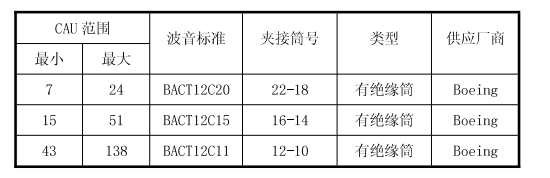

表8-34 高溫對接拼接頭的件號


? ? ? 在維護工作中發現高溫區域的導線需要進行永久性修理，我們采用銅合金材料的拼接頭對損傷的導線進行修理，這種施工方法同樣適用于增壓區域和高振動區域損傷的導線修理，根據修理導線的具體位置，選擇不同溫度等級熱縮套管進行防護。

表8-35? 銅合金對接拼接頭夾接工具

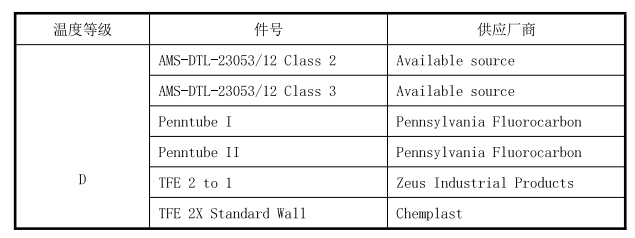

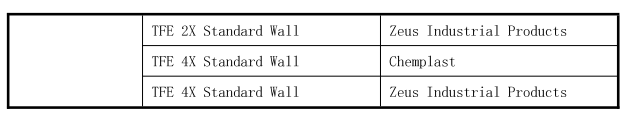

表8-36 熱縮套管件號舉例

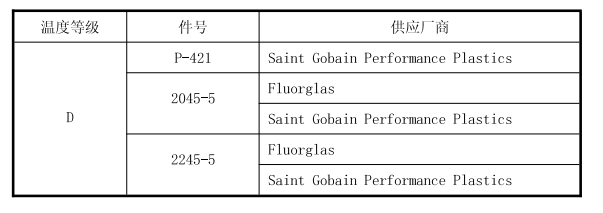

表8-37 絕緣膠帶件號舉例

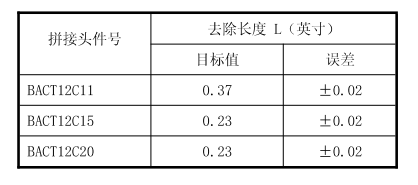

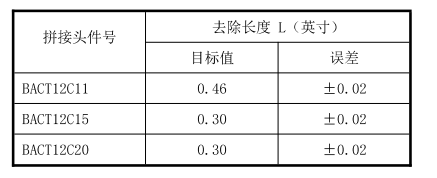

表8-38 導線絕緣進入絕緣筒的去除長度


表8-39 導線絕緣無法進入絕緣筒的去除長度

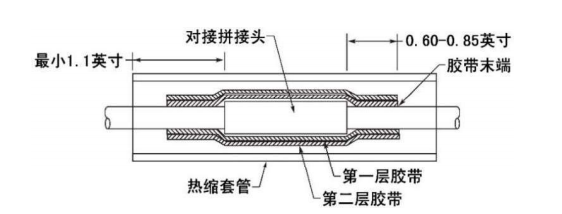

? ? ? 從表8-34和表8-35中選擇你需要的高溫銅合金拼接頭和拼接頭夾接工具，從表8-36中選擇溫度等級D類的熱縮管，確保合金拼接頭的最大直徑在熱縮管的收縮范圍之內，截取合適的熱縮管長度，熱縮管伸出拼接頭末端最少1.1英寸，將熱縮套管套在需要修理的導線上。從表8-37中選擇溫度等級D類的膠帶。將需要修理的一根或兩個導線穿入熱縮套管。根據表8-38要求從導線末端去除合適的絕緣層長度(請見圖8-322所示)，如果絕緣層無法進入拼接頭的絕緣筒，根據表8-39要求從導線末端去除合適的絕緣層長度;將去除絕緣層的導線放入拼接頭，檢查去除絕緣層的導線在拼接頭的絕緣筒的位置(請見圖8--323所示)，確保從拼接頭的觀察孔里看到導線的芯線，芯線頂?shù)狡唇宇^止位且不能超過止位，導線的絕緣層不能進入拼接頭的夾接筒，導線的芯線和絕緣層能順利進入拼接頭的絕緣筒、夾接筒并到達止位，如果導線絕緣層直徑超出過絕緣筒的直徑(請見圖8 -324所示)，導線絕緣層的末端與拼接頭絕緣簡的最大距離是0.13英寸;將拼接頭放在夾接工具的模塊上，輕輕按壓夾接工具手柄將拼接頭定位，將去除絕緣層的導線送入拼接頭并到達合適的位置，按壓夾接工具手柄直至夾接工具到達力矩值防倒轉棘輪復位，拼接頭完成第一次夾接工作;將完成第一次夾接工作的拼接頭的另一端放在夾接工具的模塊.上，參照第一次夾接程序完成拼接頭第二次夾接工作。在夾接完成的拼接頭上纏繞兩層絕緣膠帶，第一層絕緣膠帶緊緊地纏繞在拼接頭上，確保膠帶末端大于拼接頭兩側末端最少0.6-0. 85英寸，膠帶纏繞重疊大于50%;在第一層緊緊地纏繞絕緣膠帶的基礎上，逆時針緊緊地纏繞第二層絕緣膠帶，第一層膠帶的終點就是第二層的起點，第二層的終點就是第一層起點，膠帶纏繞重疊大于50%。將防護完成的拼接頭放置在熱縮套管中心(請見圖8--325所示)，根據熱縮套管的溫度等級設置熱風槍的設定溫度，根據熱風槍的施工程序進行熱縮工作，確保被封嚴的拼接頭上的熱縮套管外側末端不能出現粗糙的邊緣。
