布線系統是一個復雜的總成，由連接車輛中所有電氣 / 電子部件的多個線束組成。布線系統在執行器、傳感器和 ECU 之間傳輸動力和信號。由于當今車輛的定制化水平，現代布線系統的設計可以支持無數種配置。

?

此外，隨著汽車制造商不斷增加越來越先進的新型車輛功能，布線系統的復雜程度也日益增加。一個典型的布線系統可能包含 10,000 個單獨的零件編號（圖 1）。制造商必須考慮所有可能的車輛配置，這些配置可能由數百萬種組合構成。在制造這些復雜系統的同時，企業還必須滿足緊迫的時間要求、遵循嚴格的質量要求，并盡可能地降低線束的成本和減輕線束重量。

?

西門子先進的電氣系統和線束工程解決方案可賦予企業強大的能力，有助于提高工業物聯網(IIoT) 時代的盈利能力。我們可以為 OEM 和線束制造商提供特定業務的解決方案和生產優化。

??KSK 法：根據單獨的模塊清單制造，并有單獨的零件編號

??變體法：每個線束類型具有多個變體，并且每種類型有多個零件編號

??標準法：每個線束類型只有一個變體，并且每種類型只有一個零件編號

?

以上每種方法都在內容廢棄和復雜性方面進行了取舍，內容廢棄是指汽車中未使用的線束材料，而復雜性是指一個線束系列產生的變體數量。KSK 法的廢棄率為零，但復雜度高，變體法的廢棄率低，而標準法的廢棄率高但復雜度低。

?

在過去 25 年中，KSK 獲得了長足發展，擴展到了全球范圍內所有汽車類別和線束類型。KSK制造方法的成功在于其高水平的效率和靈活性、可控的物流和規劃，并且能夠生產出獨一無二的產品。此外，該方法可謂零廢棄，不會造成材料浪費，從而提高了可持續性，即只生產必需品。KSK 法還引入了無限數量的變體、理想在制品 (WIP) 的受控物流、靈活的銷售策略、可修改的生產計劃和模塊化更改管理，并且最終客戶可以根據物流窗口更改汽車內容。

?

但是，由于 KSK 十分復雜，因此要求從報價請求 (RFQ) 到生產的各個階段，各學科之間要有強有力的溝通、相互一致的數據和強大的數據流。這是該行業的關鍵成功因素，線束制造商必須設法消除所有重要業務部門之間的孤島，以建立成功的 KSK 制造模式 / 系統。

在KSK制造方法中，線束是利用模塊制造的。在KSK制造中有三類模塊：

??基礎模塊：這些模塊在所有線束中都相同

??必備模塊：每個線束必須至少包含一個組

??可選模塊：這些模塊能夠?qū)崿F(xiàn)靈活的汽車配置

?

根據 OEM 的策略，模塊化概念有多種。線束的模塊化概念和大小將決定功能模塊的數量。但是，每種車輛功能一般都有自己的功能模塊。其中重要的因素是要為每個獨特的線束模塊組合正確分配材料，組件不得重復或缺失。因此，準確及時地配送原料是 KSK 制造中的一大難題。

?

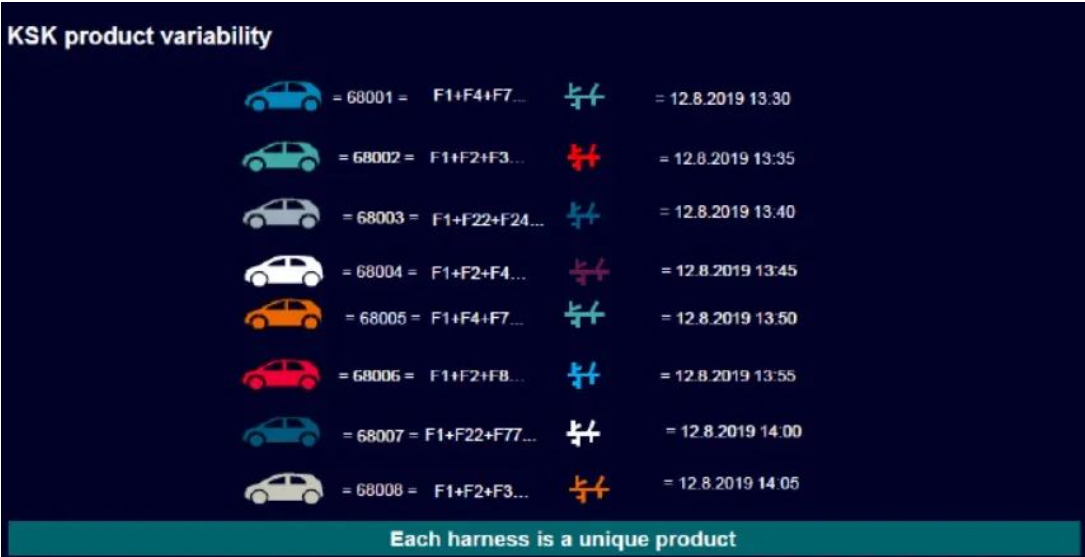

圖 2 是日常線束生產示例。每個線束都是獨一無二的，圖中的數字是生產量和大約 200 條獨特束的組裝時間。OEM 可以生產幾輛相同的汽車，但是如果三輛汽車有三個不同的生產編號、功能和生產時間，那么就有三個不同的線束。OEM也可能制造功能內容相同、但生產時間和線束編號不同的同款汽車。此外，現代汽車包含多個線束系列，如車身線束、發動機線束和車門線束，進一步增加了生產和交付完整準確線束的復雜性。KSK 概念最終會實現更高的產品靈活性，但是需要智能數據管理解決方案。

圖 2. 日常線束制造

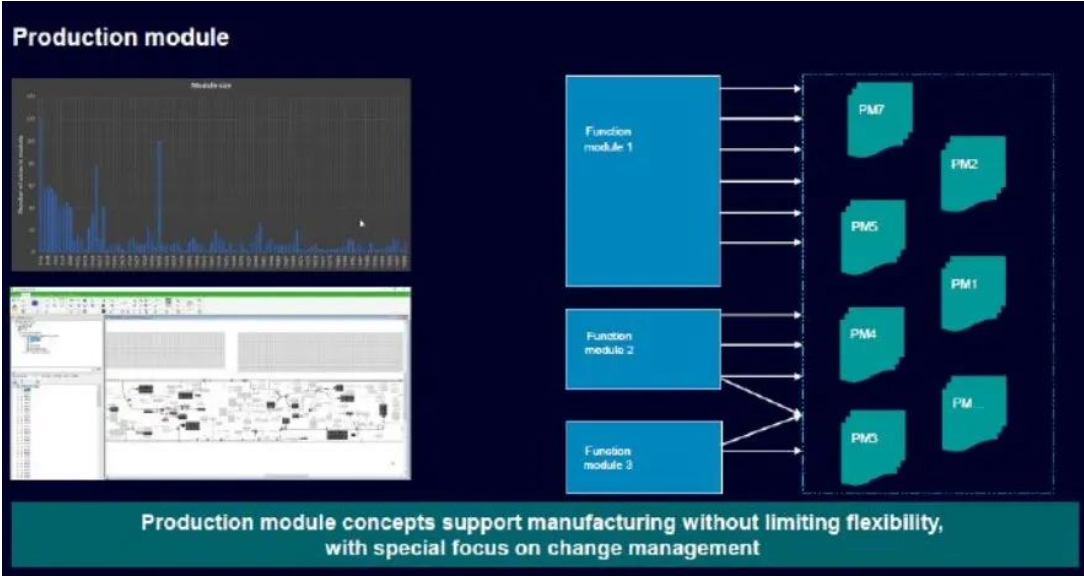

用于構建線束的功能模塊通常大小不一，而且布線路徑可能復雜且很長（圖 3）。因此，圍繞功能模塊組織線束生產并不是最佳選擇。線束制造商可以使用先進的線束工程軟件實現生產模塊化、開展設計規則檢查 (DRC)、價值分析和價值工程 (VAVE) 活動等，以此創建生產模塊，從而解決這一問題。這些生產模塊支持高效生產，同時不會限制靈活性，并密切關注更改管理。制造軟件用于支持生產模塊、線束分析、流程清單 (BOP)、成形板準備和裝配操作員的作業指導說明等。

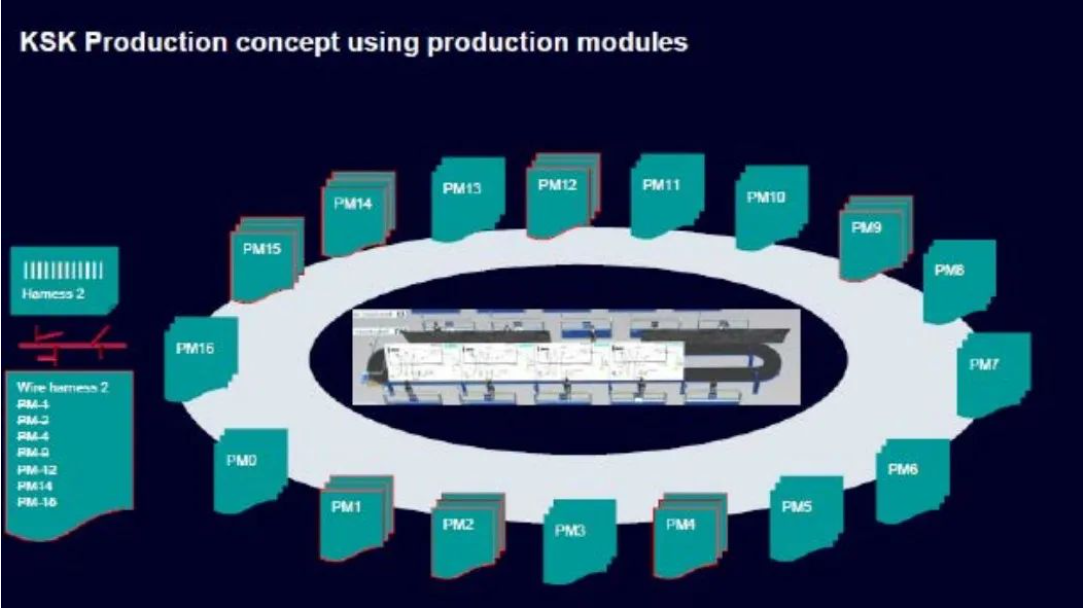

生產線的概念在整個工作站上劃分到各個生產模塊，從而可以毫不延誤地開始各個訂單的生產。系統可以顯示每個生產模塊所特有的數據和說明，讓操作員根據您的生產方法逐步操作整個過程。生產線的末端將生產出一個獨特的標簽以及與之相關的成品線束，該標簽可隨時向下游傳遞。

?

這種生產線平衡過程固定了操作員在每個生產線工作站的工作量。因此，整條線束生產線可在指導下實現一目了然的任務平衡。制造工程師可以快速準確地分配各個工作站的任務，以分析多種假設場景。線束制造商通過該軟件實現過去手工和勞動密集型流程的自動化，從而盡可能地提高生產效率和降低成本。

?

工程師可以將 Line Balancer 和汽車 E/E 系統的其余部分和線束工程流程相集成，創建一個數字線程，串聯起車輛定義、制造計劃和執行。該軟件可用于從 BOP 中提取所需的裝配任務，為工程師提供完整的新信息，助力工程師據此分配資源并規劃生產。當工程師對平衡方案感到滿意時，他們就可以將其推回到產品 BOP，BOP 會自動更新任務，實行工作站的正確分配。然后工程師可以使用這些 BOP 為制造車間生成特定工作站的作業指導說明。

圖 5.KSK 生產線的末端

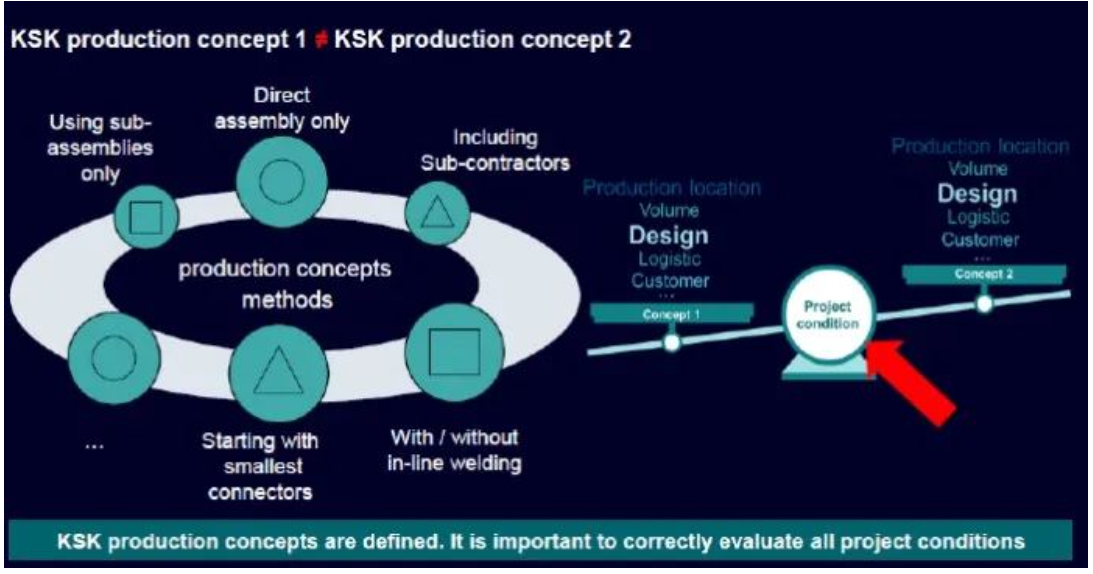

盡管十分復雜，但 KSK 生產方法可以支持任何數量的線束變體。這種生產靈活性是定義 KSK 生產概念時極為重要的元素。另外，KSK 方法可以靈活調整，以契合待支持的車輛項目的具體需求和情況。

?

KSK 可以使用的生產方法有：

? 只使用子裝配件

? 從小型連接器開始

? 從大型連接器開始

?

為了選擇優質方法，在確定生產概念時必須考慮到所有項目情況：

? 模塊化下的線束設計

? 取決于生產時間和產量的物流條件

? 生產地區：線束制造約有 80% 是手工勞動，并非所有國家 / 地區都有相同的工作方式

圖 6. 項目情況評估

由于 KSK 制造的復雜性，企業務必在生產系統的定義、設計、實施和監測中收集和充分利用數據。這包括訂單量和組合、生產時間、原料配送等方面的預測數據。

?

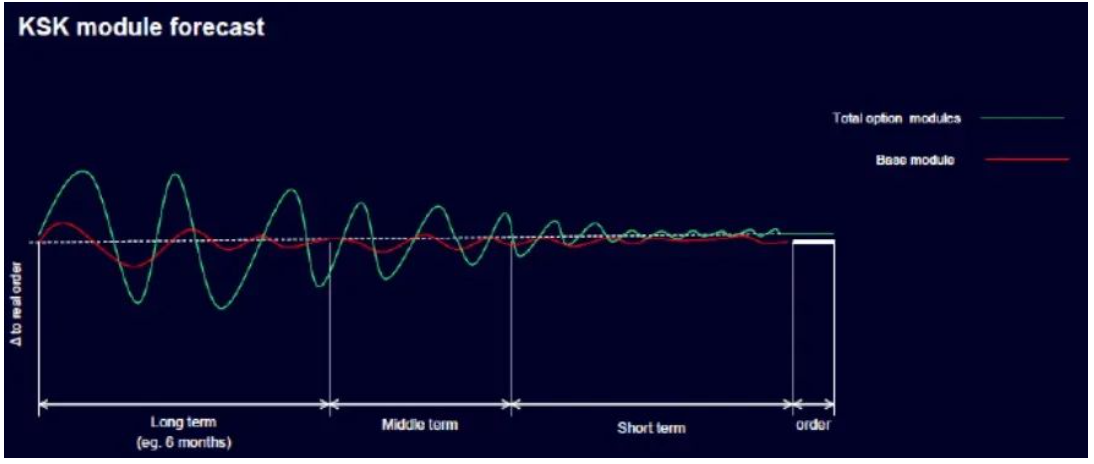

一個最重要的規劃參數就是預測數據。根據功能模塊預測做出的預估生產計劃會提供給線束供應商。線束供應商利用這一數據訂購原料和安排生產。圖7顯示，預測數據和最終訂單之間可能存在明顯偏差。可選模塊訂購數量的偏差比基礎模塊的偏差更為明顯。

?

因此企業務必保證數據準確，并定期監控這些數據以便制定正確的生產計劃。企業可基于這些數據進行投資額計算、資源利用、原料周轉、報價請求 (RFQ) 等方面的生產仿真；還可以評估各種場景以提高生產效率，下達正確的訂單并跟上原料配送進度。

圖 7.KSK 模塊預測

圖 8. 典型訂購過程

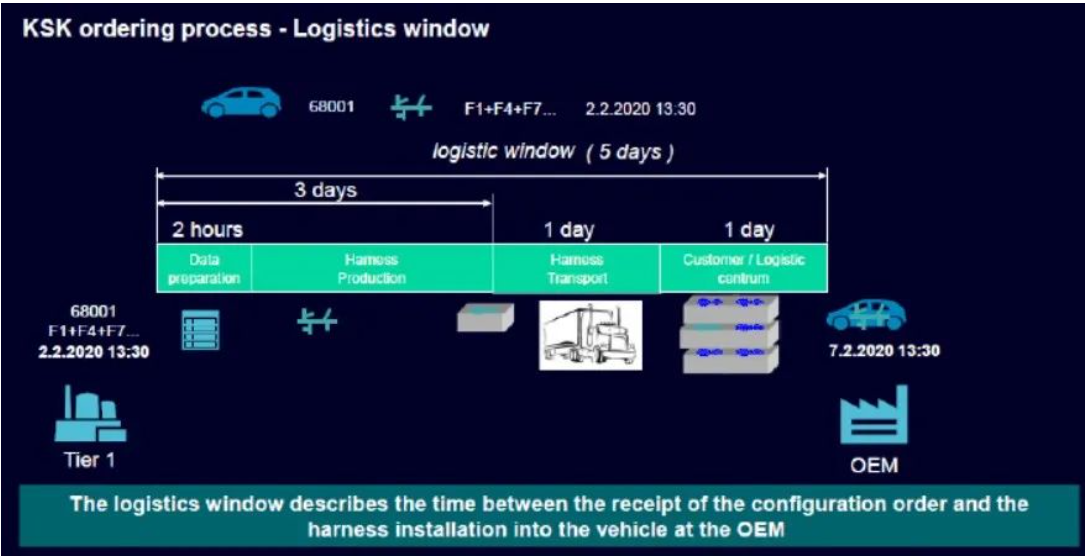

圖 8 是汽車 68001 示例。下午 1:30，線束供應商收到 OEM 的訂單數據，線束生產過程隨即開始。為了保持 OEM 的生產進度，OEM 工廠或物流中心必須收到生產時間和運輸時間，并在汽車生產開始前 24 小時收到線束。從收到配置訂單到在 OEM 處安裝線束之間的時間間隔稱為物流窗口時間。由于每個線束都是復雜制造流程中的一個獨特組件，所以不同線束的物流窗口時間可能存在很大差異。

?

所以，對線束供應商而言，從嚴管理物流窗口時間以確保準確和準時交貨至關重要。即使只缺少一個部件也可能導致整條汽車生產線停工。線束必須按時并按正確的順序到達客戶的工廠，而且并不是所有的 OEM 都會要求相同的物流條件。因此，線束供應商在設計其生產概念時必須考慮到每個客戶的具體條件，這一點十分重要。供應商還應與客戶溝通他們?cè)诰€束生產和物流方面的具體情況。例如，在實施重大工程更改過程中，供應商應與客戶確認具體的物流條件。

?

IT 環境是 KSK 項目的基礎，也是項目成功的基礎。IT 是我們到目前為止所討論的所有內容（設計、工程、生產、物流等）的基本支撐。對于線束制造商，IT 環境主要包含三類數據：

??項目數據?— 例如，啟動數據、生產量或線束設計數據

??標準數據?— 生產方法或過程時間

??產出數據?— 效率水平或日產量

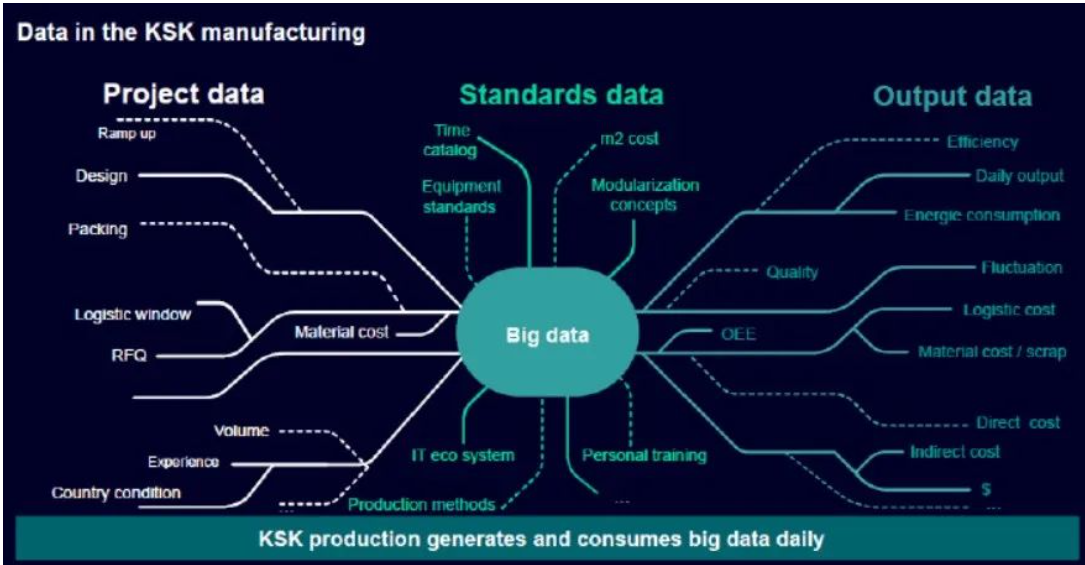

圖 9.KSK 生產中大數據的日常生成和使用

KSK 生產每天都會生成并使用大量數據。這些數據對于生產系統的有效運行至關重要。但是，僅有數據還不夠。線束制造商必須能夠快速收集數據、分類和篩選出基本數據，加以分析以挖掘生產過程的洞察。

?

我們可以憑借西門子的專用軟件解決方案，如 CAPITAL ? 軟件，與 OEM 和線束制造商合作實現產品設計、產品和制造工程。該軟件是西門子旗下綜合性、集成式軟件和服務 Xcelerator ? 產品組合的一部分。該軟件可用于模塊化、生產模塊準備、裝配板優化、時間計算、生產線平衡、更改管理、標準作業指令和生產報告等任務。Tecnomatix? 產品組合可用于虛擬仿真、分析和可視化生產設計。借助該產品組合，制造商可在生產線建成之前就進行生產系統優化。這些仿真還能用于正在運行的生產線而不中斷生產，從而基于實際運行數據推動生產線或工廠的進一步優化。

?

此 外，Teamcenter? 軟 件 等 產 品 生 命 周 期 管 理 (PLM) 解決方案可管理車輛配置及其相關的線束和線束模塊，從而在整個供應鏈中實現連續的數字線程。PLM 環境還支持在系統、領域和合作伙伴組織之間進行快速、準確和安全的數據交換。

為滿足當今汽車行業對先進電子功能、ADAS、自動駕駛、電氣化和大規模定制的需求，高效優化線束制造的解決方案必不可少。而 KSK 解決方案可以使制造商以高效率和高度適應性來應對這種復雜性。憑借 KSK 的靈活性、有序規劃和可持續性，制造商能夠滿足快速時間要求，同時優先滿足質量要求并盡可能地降低額外成本。
