提高（CFM）壓力管理的使用效果

來源：?作者：線束世界-Jimmy?2021-03-31 13:43

通常所說的壓力管理裝置即CFM，是英文 Crimping Force Monitor 的縮寫，直譯的意思是：壓接力監視器。注意，不是測量?jī)x器！它是一種使用樣本對比的方法，進行區分檢查的監視裝置。


圖片2.png ?????????

如上圖中，一般從壓著模具上刀片（鉗口）接觸端子開始，到壓至“下死點”（壓著完成），然后到模具刀片（鉗口）回升抬起，壓力也是一個發生相應變化的過程。

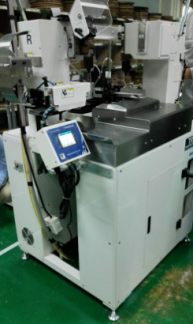

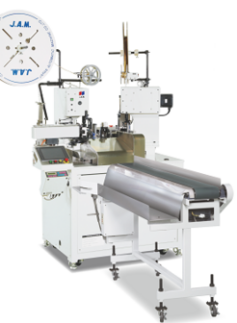

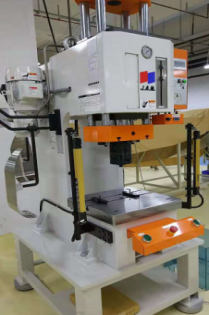

圖片3.png 圖片4.png 圖片5.png 圖片6.png

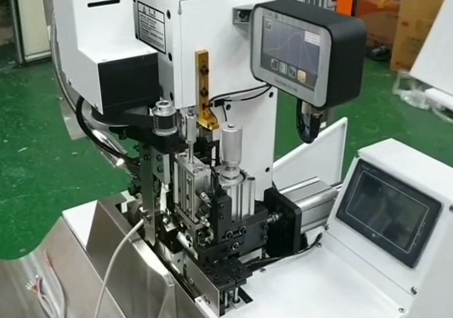

CFM是利用高感度壓力傳感器，加裝在各種的壓著機上，通過壓著機鉚壓工作時變化，從而獲取其壓力波形。

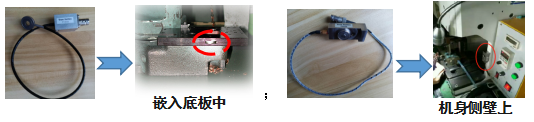

? 微信截圖_20210331142836.png ?

將獲取的工作模式下壓力“檢查”波形，與教示模式下壓力“基準”波形進行比較，從而區分不良品。

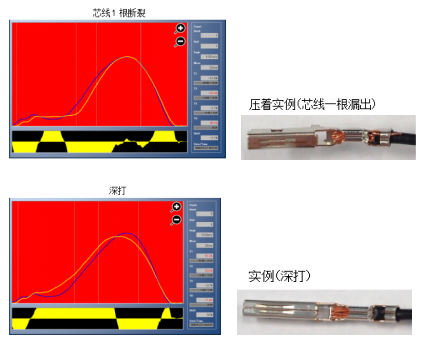

?? 微信截圖_20210331142924.png

所以工作模式下的壓著條件，必須和教示模式下基準的壓著條件一致，才能確保出現不良品的壓著時，能被順利檢出。也就是說，加工條件的一致性和穩定性對用好CFM非常重要！

·為此，需要做不止以下的前序確認工作，來確保穩定性。

1. 安裝模具的底板面上，有無垃圾、料帶碎屑、油漬等。

2.模具是否松動、鎖緊裝置是否牢靠、定位塊是否松動、位置是否有偏移等。

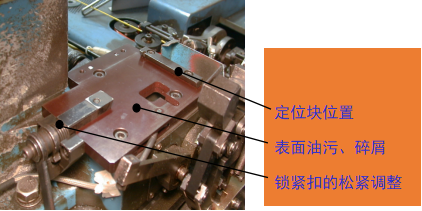

圖片13.png ?

3. 壓著機沖頭（安裝好模具后）是否有異?；蝿?dòng)。

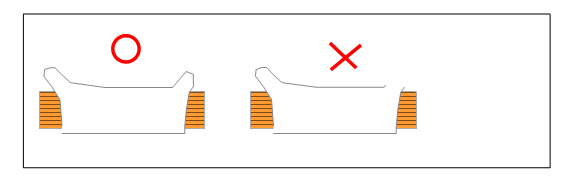

4.壓接位置是否正常（喇叭口的有無、以及大?。?/span>

圖片14.png ?

5. 端子位置（端子有沒有滾動現象）。

確認端子是否在壓具刀口的中心（端子和電線的位置不正確，容易導致端子偏轉，喇叭口消失，壓腳過深等不良狀況）。

6.電線位置（左右是否對稱，是否在端子的中心）。

圖片15.png ?

7. 料帶切斷是否存在異常。

8.刀口有沒有咬端子的現象。

9.模具是否正常。

? 圖片16.png

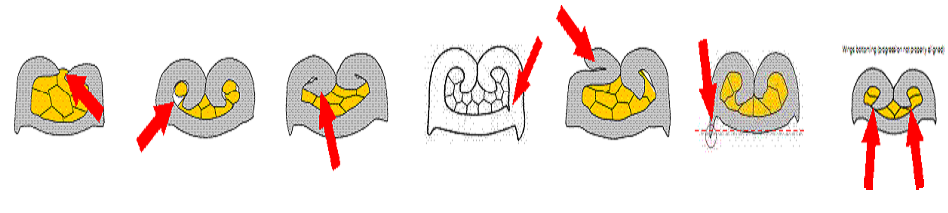

10.其他壓著不良造成的壓力不穩定。

圖片17.png ?

11. 有沒有電磁干擾信號（壓接機必須可靠接地）。

壓著機的機身漏電等會產生電子干擾，工廠的生產中常常受到電子干擾。

12.供壓接機的電壓是否穩定。

另外，有些壓著內部的不良情況，雖然被壓力管理裝置檢測出來了，但由于外觀上看不見明顯的不良，而將其作為誤判定的情況也是很多的，如端子內部裂痕，芯線壓偏等。

·一些常見的問題：

1. 重大不良無法檢出

未剝皮壓著、空端子壓著（無電線）、端子雙重壓著等，重大不良無法檢出時，可能是壓力波形未正確讀取。可能的原因請參考下列：

原因1 ：空端子壓著，壓力過小未達到觸發等級

所以識別不出壓力波形，請調整觸發等級到合適的數值。

不過，觸發等級過低的話，稍微一點振動就會被誤識別。

原因2 ：自動觸發狀態的波形讀取時機不正確，無法看見波形。

自動觸發狀態的波形讀取時機不正確，可能是將鉚壓成型前發生的機械干擾，誤識別為壓力波形。請?zhí)岣哂|發等級到合適的數值。

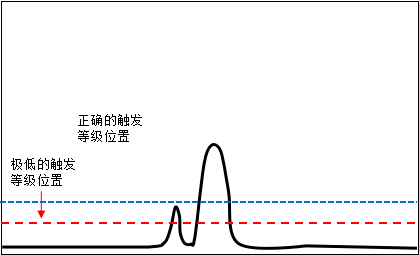

圖片18.png ?

原因3 ：各判定區域位置不正確，無法正確判定。

判定區域的區分線的位置不正確的情況下，無法正確判定，請進行修正。詳細修正方法，請根據使用CFM的具體型號及實際情況，這里不做詳細講述。

原因4 ：傳感器未正確安裝，傳感器靈敏度低下。

確認傳感器是否正確安裝。如，底座式傳感器安裝是否準確加預壓；貼壁式傳感器固定螺栓是否緊固。

確認了上述原因仍然無法檢出重大不良的情況下，請檢查公差值是否設置太大，請調整合適公差后，并再一次進行教示取樣測試。

2.細微不良無法檢出

斷1-2根芯線、輕微深打等不良的檢出，雖然將公差減小可以檢出諸多不良，但同時誤判也會增多。

制作出想檢出的不良品樣品，根據實際情況調整公差，使其可以被檢出，測試是否可以接受此公差引起的誤判。

受端子芯線的組合、壓著機與模具的狀態等影響，各種原因互相關聯，可能的原因有如下幾點：

原因1 ：電子干擾，壓力波形異常。

電子干擾較大時，壓力波形上會出現鋸齒狀，壓力波形前后也會出現鋸齒。為了避免出現問題，操作現場請時刻注意安全接地。

原因2 ：壓著機剛度降低，或者基座不穩定。

貼壁式PSS傳感器是檢出壓著機形變的傳感器，壓著機自身不穩定的情況下，請使用底座式FTW系列傳感器。

原因3 ：模具調整不足或刀模磨損，壓力波形每次不相同。

根據模具的狀態、刀模的磨損以及端子和電線的傳送位置不同，壓力波形也每次不相同，引起誤判。請?jiān)敿?xì)檢查并改善。

原因4 ：波形對準設定錯誤。

使用自動觸發的狀態下，對準處于OFF狀態，位置發生錯誤時，實際的壓力波形和基準波形的位置對不上，發生錯誤。波形對準的位置通常是右側40%，伺服驅動壓著機的情況下，設定在左側70%可能比較合適。

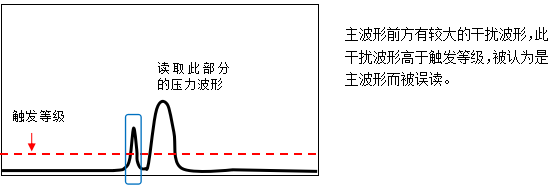

原因5 ：壓力波形識別錯誤。

? 微信截圖_20210331143545.png

自動觸發模式下，設定合適的觸發等級；外部觸發模式下，設置合適的延期時間和計量時間。

·對壓力管理裝置理解常見的誤區：

1.?只要加裝了壓力管理裝置，就能確保壓接的品質。

通過壓力管理裝置，幫助分析產生不良的原因，若對產生不良的原因不作改進，工藝不作優化，品質依然如故，不會提高。

2.壓力管理裝置報警頻繁，產能下降。

加裝了壓力管理裝置后，經常報警、停機，導致生產效率下降。特別是計件制的企業，不論是生產部門管理者，還是操作員對被監視，而又造成生產效率下降的檢測儀器，一般都會產生抵觸情緒。

壓力管理裝置是被動測量裝置，報警頻繁就很可能在加工條件，或者加工設備存某方面異常不穩定因素。若不下功夫去解決產生不穩定的根源，那壓力管理裝置還是報警。

就好比，有疫情報警，不去分析檢查、治療解決，卻掩蓋病情、諱疾忌醫，長此以往，恐痼疾難醫！

品管與生產永遠是一對矛盾體，加強品質管理必然會影響當前的利益，但是從長遠利益，和可持續發展方向，需要企業的管理層具有高瞻遠矚的理念和氣魄。

·除了單獨使用好壓力管理裝置外，在工廠批量管理方面，推薦嘗試以下方法：

首先，電線顏色錯誤、及絕緣皮的損傷、變形，防水栓不良等等與壓著力無關的不良項目，CFM是檢不出的，只好做人眼目視檢查，或CCD視覺系統檢查。

其次，也是最重要的，善用壓力管理裝置，管理好公差的作業指導。需要按實際情況（壓著狀態的穩定程度）來分類制定管理，以便能更好的配合生產。按照每個適用性等級設置公差，并分配（“嚴”、“松”）等級公差程序。對適用性不強的組合設定較寬松的公差，但必須確?？梢詸z出“無端子”、“無剝皮”等的重大不良。

接著，不斷改善提升加工條件，極力排除不穩定因素，從而把適用性不強的類目縮小，逐漸擴大全廠產品“嚴公差”的覆蓋面，從而更充分的發揮壓力管理裝置為品質做保障的能力。
