引言

我們知道飛機上各個維修區域的維修頻次并不均勻。例如從環境極端的區域(如發動機)到環境較為溫和的區域(內部壓力和溫度可控的區域)，其維修頻次和內容各不相同。我們也不難理解每個區域內的部件會以不同的速度老化。相對應的，飛機設計人員在進行部件和材料選型時，會為每個區域選擇不同材料的組件;那些能夠更好地適應惡劣環境的部件安裝在嚴苛的環境中，而那些安裝在良性環境中的部件則要求較低。

這從維護的角度帶來了一個挑戰:如果不同的組件位于不同的環境中，難道不應該意味著跨所有區域的老化程度將是相同的嗎?肯定不是的，那么如何在時間、成本都有限的情況下進行維修區域規劃與分組呢？

例如，如果飛機已經服役20年，這種老化評估能被量化以提供有指導性的維護行動嗎?

在這里，我們將通過將從：

?1)維修檢查區域的識別；

?2)維修檢查區域如何分組；

?3)以及降級評估可以提供哪些指導；

這三個方面來嘗試回答這個問題。

區域檢查維修的識別

像所有其他維修活動一樣，必須有理由證明所花的時間和費用是合理的。對于那些在商用飛機領域的工程技術人員來說，需要綜合考慮：

①持續適航性(ICAs)的指導；

②增強區域安全性評估(EZAP)的要求；

③在需要數據支持維護/維持行動時延長飛行器的使用壽命（SLEP）。

對于軍機領域工作的工程技術人員來說，組織架構對工作內容和分工的影響很大，但通常布線系統退化評估是艦隊維持活動和/或使用壽命評估/擴展計劃(SLAP/SLEP)的一部分。對于美國空軍來說，這被編入機械設備和子系統完整性計劃(MECSIP)標準MIL-STD-1798。

確定維修檢查區域，一個好的起點是將其與現有的飛機維修區域?qū)?yīng);對于機隊中大多數類似的飛機來說，這些要求已經明確且一致(商用飛機可以從已經開發的符合EZAP要求的文件中獲取維修區域信息)。

維修檢查區域的分組方法

一旦確定了維修區域及其邊界，下一步就是確定該區域的環境、操作和維護因素。這些因素應包括:

因素包括

溫度
振動
化學物質腐蝕
濕度
污染
異物碎片的可能性(FOD)
氣候因素
維護行動的頻率

從老化的角度來看，單獨研究這些環境項目并沒有太大的意義(例如，除非已知這些成分的化學敏感性，否則說可能發生化學污染并沒有多大意義)。要了解環境因素的影響以及與部件老化有關的加權因素，需要了解這些區域的部件材料以及它們的老化機理有非常清楚的認知。

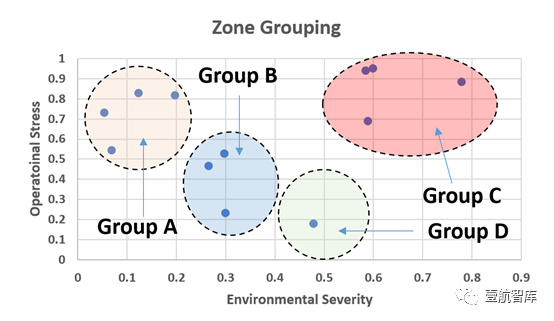

在經過對每個飛機區域的“環境嚴苛度”以及“操作壓力”的評級之后，可以得出下面這張圖，即可以對飛機全部環境進行分組考量。

值得注意的是，根據維修經驗，并非所有區域都需要測試?？梢詫?duì)區域進行分組，以減少必須提取樣本的區域總數。即在確定了每個維護區域的環境嚴重程度之后，下一步是將具有相同/類似部件和具有類似老化因子的區域邏輯地分組。這樣做的好處是減少了需要進行老化調查的區域的總數。在國外第三方機構檢查過的許多飛機上，調查區域從8到12個不等。

哪些未被測試的區域怎么辦

使用本文描述的方法，并不是所有區域都需要測試。可以利用環境因素和老化風險的相似性來劃分和削減區域分組數量。但是對于那些沒有被測試的區域，測試結果能被應用嗎?

這就是為被測試的組件設計經過充分研究的降級模型的重要之處。在之前的文章中我們提到過不同材料在不同環境（多環境參數耦合下）的老化模型的概念，如下圖所示。例如，將A、B、C區分組，從C組測試樣品，可以應用C=>A和C=>B之間的相對降解率，并根據C區數據對A、B區進行較好的老化估計。這樣可以有效的減少樣品試驗分析的組數。

640 (1).png
