波音系列飛機標準線路施工翻譯

8.2導線/電纜的種類、結構與特性

8.2.1導線和電纜的種類和結構

1.導線/電纜的種類

1)導線/電纜按照導線束標記分類

●帶屏蔽或不帶屏蔽的單芯Class I 導線/電纜0001-1999

●帶屏蔽或不帶屏蔽的雙芯絞合Class II 導線/電纜2001-2999

●帶屏蔽或不帶屏蔽的三芯絞合Class II導線/電纜3001-3999

●帶屏蔽或不帶屏蔽的四芯及以上的絞合導線/電纜4001-4999

●專用種類導線

●高溫導線

●同軸電纜

●熱電偶連接導線

●其它類型導線

●超過上面的所有的導線/電纜5001-8999，1A-99Z

●航空公司預留的導線9001-9999，C9001-C9999

●廠家預留的客戶化的導線束編碼A-A到Y(jié)-Y，Z-A到Z-Z

●帶極性的預留的客戶化導線PA1-PY9，PZ1-PZ9

2)導線/電纜按照物理結構分類

圖8-6? 常用導線/電纜的分類

2.導線/導纜的選用原則

? ? ? ?在選用的導線/電纜時，要考慮到導線/電纜的安裝環境、溫度等級和絕緣等級;導線/電纜的環境溫度如果是105"C,它用在航空器的常溫區域;導線/電纜的環境溫度如果是250°C,它用在航空器的發動機、APU和氣源管道附近等高溫區域。鋁線主要用于民用航空器的電源系統的部分線路( 發動機、APU區 域不允許使用)和廚房電源系統，使用鋁線的目的是為了減輕飛機重量，減少發動機的燃油耗油，從而提高航空器經濟效益。波音系列飛機使用的導線/電纜絕大多數是按照波音材料規范標準(BMS)， 在一些重要系統(如:導航系統、飛行操縱系統、防火系統和發動機控制系統等等)采用高于波音材料規范標準的美國的軍用飛機規格(MIL)導線/電纜。

3.導線/電纜的結構、性能介紹

? ? ? 導線/電纜在電路中起到金屬電氣連接的作用，導線/電纜由芯線、屏蔽防波層和各種類型的絕緣層構成，環境溫度105"C的導線/電纜芯線主要由鍍銀、鍍錫的多股銅絲組成，環境溫度250°C的導線/電纜芯線主要由鍍銀、鍍鎳的多股高密度銅合金絲組成。屏蔽防波層主要由鍍銀、鍍錫銅絲編織成網狀結構或由鍍銀、鍍鎳的多股高密度銅合金絲編織成網狀結構，不同類型的電纜有不同的功能。導線/電纜絕緣層由聚氯乙烯(PVC)、玻璃絲加強的聚酯樹脂(GUP)、聚酰胺(PA)、聚四氟乙烯(PTFE)、卡玻隆纖維(KAPTCON)、硅樹脂絕緣材料(SI)和玻璃纖維加強的聚四氟乙烯(GPTFE)等等絕緣材料構成。聚酰胺具有良好的綜合性能，它具有很高的機械強度，軟化點高，耐熱，磨擦系數低，耐磨損，自潤滑性，吸震性和消音性，耐油，耐弱酸，耐堿和一般溶劑，電絕緣性好，有自熄性，無毒，無臭，耐候性好，染色性差等優點。聚氯乙烯具有阻燃性、高強度、耐氣候變化性以及優良的幾何穩定性。聚四氟乙烯具有強度高、化學惰性好、高熱阻強、嚴酷環境中的高化學高阻抗、低可燃性、低摩擦系數、低介電常數、低吸水性和良好的風化屬性。膨體聚四氟乙烯具有聚酯樹脂是硬度大、透明性好、耐熱性較好，優良的機械性能、耐電性能強和耐化學腐蝕性能好、低熱導率和優良的絕熱性能、耐水性能好、耐腐蝕強等性能?？úＢ±w維具有可以短時間承受極端溫度從-269°C-400C。它具有阻燃性以及自熄能力、不會在高溫下熔化、具有很強的化學惰性，不溶于任何己知的有機溶劑、具有很強的防輻射能力、是一種能夠承受電暈放電的薄膜、還可以保持其優異的化學、機械和電氣性能。聚對苯二甲酸乙二酯具有高剛度好，強度高，高韌性，摩擦系數小，尺寸穩定性高、高蠕變強度,滑動性能,電氣絕緣性好,化學穩定性好。硅樹脂玻璃纖維絕緣材料具有良好的耐熱性、彈性和耐潮性以及良好的電性能和耐化學性能。

? ? ? ?1)以MIL-W-7139導線結構舉例(請見圖8-7所示)

? ? ? ?工作電壓為600V，環境溫度范圍為-60°C - 250°C。

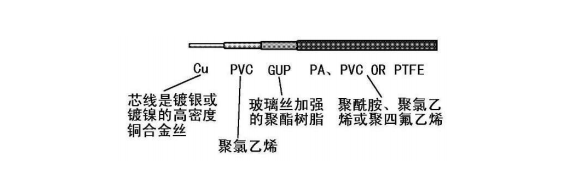

圖8-7 MIL-W-7139導線結構

? ? ? 2)屏蔽數據防波電纜結構舉例(請見圖8-8所示)

? ? ? 工作電壓為600V，環境溫度范圍為-65°C-250"C，這種電纜主要用于機載計算機使用的數據電纜，屏蔽防波層的作用是防止本系統在工作時干擾其它飛機系統，同樣也防止其它系統工作時干擾這個系統，概括地說就是防止機載計算機數據總線之間的互相干擾問題。

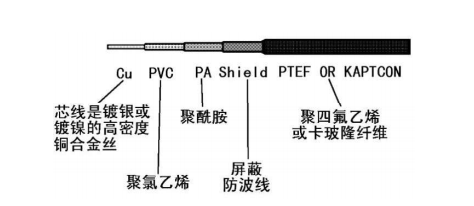

圖8-8 MIL-W- 7078導線結構

? ? ? 3)多芯電纜結構舉例

? ? ? 工作電壓為600V,環境溫度范圍為-65°C - 250C (請見圖8-9所示)。

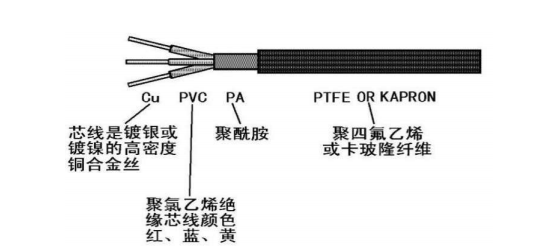

圖8-9 M[IL-W-7078導線結構

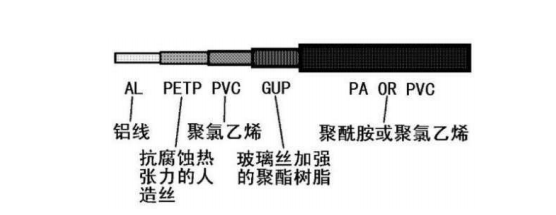

? ? ? 4)鋁線結構舉例

? ? ? 工作電壓為600V，環境溫度范圍為-55C - 250C (請見圖8-10所示)。

圖8-10 MIL-W-7072導線結構

? ? ? 5)音頻屏蔽防波電纜

? ? ? 音頻屏蔽電纜主要用于航空器的內話系統和客艙廣播系統音頻信號的傳輸之用(請見圖8-11所示)。屏蔽防波層的作用是排除外界電磁環境對音頻信號傳輸電路的干擾(如點火裝置)或者是外界對線路造成的干擾(如通信系統的設備);為了使屏蔽防波層完全發揮作用，要求屏蔽防波層接在飛機的靜電接地端。

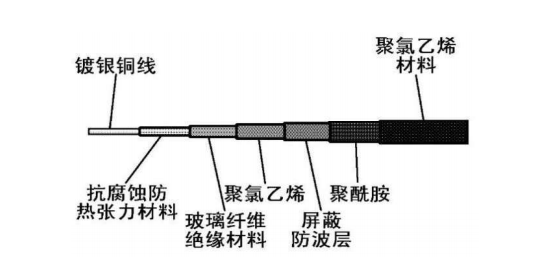

圖8-11音頻屏蔽電纜結構

? ? ? ?6)高頻同軸電纜

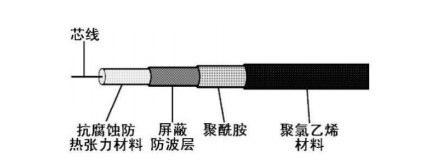

圖8- -12咼頻問軸電纜結構

? ? ? 高頻同軸電纜是主要用于通訊系統的高頻信號傳輸電纜(請見圖8-12所示)，這種高頻同軸電纜的匹配阻抗是500;高頻同軸電纜的屏蔽防波層作為回線使用，另外還起到屏蔽作用。

? ? ?注意高頻同軸電纜芯線要與屏蔽層保持等距以確保信號傳輸性能，高頻同軸電纜在安裝時彎曲半徑應至少為電纜外徑的6-10倍;高頻同軸電纜的外絕緣護套一般用聚乙烯或聚四氟乙烯制成，防水同時保護電纜不受液體污染，機械力破壞和電擊。高頻同軸電纜能夠屏蔽靜電和抗磁場干擾。它不向外發射信號，同樣也不會受到任何信號干擾，常用在無線電設備上，例如天線的連接。

? ? ?工作溫度: - 40°C - 84"C .

4.專用導線的結構、性能介紹

1)熱電偶連接導線

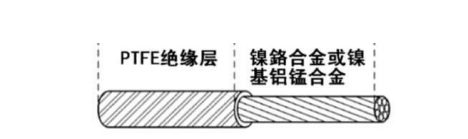

圖8-13熱電偶連接導線

? ? ? 在發動機排氣溫度(EGT)、發動機滑油溫度和發動機燃油溫度的指示系統中，使用的溫度傳感器是熱電偶，熱電偶是由兩種不同金屬材料焊接而成(請見圖8-13所示);發動機排氣溫度(EGT)傳感器的金屬材料一種是鎳鉻合金，另一種是鎳基鋁錳合金;在發動機部分連接熱電偶傳感器的導線也是一根是耐高溫的鎳鉻合金導線，另一根導線是鎳基鋁錳合金導線，這樣可以減小熱電偶傳感器的熱電勢損耗;在維護工作中必須牢記，在接線時切記不允許將兩根不同材料的導線接反，否則造溫度指示系統故障，實際維護工作中更換熱電偶傳感器是不會接反的，因?yàn)闊犭娕紓鞲衅鞯纳a(chǎn)廠商為了防止維護人員出現這個錯誤，專門將熱電偶傳感器兩個接線端做成一大--小，但是還是有一些維護人員為了自己方便將熱電偶傳感器連接接線片做成一樣大，就會出現上述錯誤現象;熱電偶傳感器接線端必須使用磅表來磅螺母的扭力距，因?yàn)殡娊佑|螺栓全部都是防扭力螺栓，當扭力超過一定 數值后它會被扭斷，螺母的扭力矩值請見相關機型的飛機維護手冊(AMM) 或相關發動機的維護手冊。

2)防火系統線路

? ? ? 防火系統線路使用的導線，原則上要同時滿足下面條件。

●紅色、白色或紅白相間的絕緣外套

●導線特別耐高溫

? ? ?導線要符合MIL-W-25038要求，工作環境溫度是400°C，要求在導線絕緣和導線本身燒毀之前，在五分鐘之內必須承受1093"C高溫，導線結構(請見圖8-14所示)。硅樹脂絕緣材料(SI)主要作用是增強導線的耐磨性和阻燃性的特點;帶玻璃纖維的聚氟Z烯材料(GPTFE)的主要作用是增強導線的耐磨性、抗火性、抗拉性和阻燃性的特點。

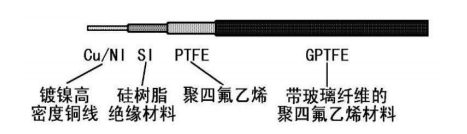

圖8-14 防火系統線路的導線結構

8.2.2波音系列飛機導線束標記

? ? ? ?在波音系列民用飛機上所有系統的每根導線/電纜都有標記，這些標記是用專用設備制作到導線/電纜絕緣層上面去的，在飛機不同區域使用的方法有所不同?，F(xiàn)在最先進的導線/電纜標記機采用激光雕刻的方法把導線/電纜標記雕在導線/電纜的絕緣層上，這種方法標記清楚，不易磨損，就算是最細的導線標記也非常清晰，對導線/電纜的絕緣層不會造成損壞，不怕任何化學溶劑和液體泄漏等優點，同時還降低了標記工人的勞動強度，所有的飛機制造廠全部采用這種方法。

? ? ? ?導線/電纜標記(請見圖8-15所示)是為了民用航空器的維護人員在日常維護工作中檢查電路和排除航空器故障時辨認導線或電纜、查找導線/電纜件號和查找絕緣去除工具使用。參照線路圖解手冊(WDM) 的導線束清單，這些標記是以“W”字母開頭后面跟著導線束編號(俗稱導線束號)、這根導線的編號、導線顏色、導線的規格( 橫截面積);在航空器的每個飛行系統中可以安裝一束導線束或多束導線束，一個導線編號代表是一根導線/電纜，在同一導線束里這根導線的編號是唯--的，同時導線編號也代表這根導線的種類或族群。如果你在維護工作中的某一區域同時發現兩根相同的導線束標記，說明這根導線已經斷開需要你把它拼接在一起。

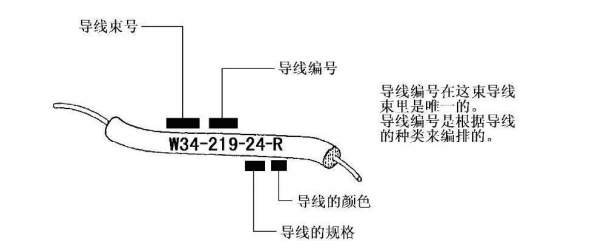

圖8-15導線束標記

? ? ? ?在波音系列民用航空器在出廠時，導線束標記每隔6-12英尺作一個標記;導線束末端一般不超過3英寸作-一個標記，3英寸以下的導線可以不用作標記。兩芯和多芯屏蔽電纜只在兩端加套管作標記，單芯電纜和同軸電纜每隔6-12英尺作-一個標記，這些導線/電纜上標記是由航空器的廠家使用激光設備雕刻到導線/電纜上的;在波音系列的民用航空器上為了增強航空器某個系統的功能或?yàn)槊裼煤娇掌餍略黾庸δ艿膶?dǎo)線束都沒有作標記，需要維護人員每隔6英尺要求作一個導線束標記:上述尺寸要求是最低要求，你在施工中可以高于這個標.準，為了方便施工標記間隔可以做成每3英寸做-一個標記，這樣可以降低維護人員在改裝飛機線路時降低維護人員的勞動強度，導線/電纜時標記編碼可以橫著書寫也可以豎著書寫。
