航空連接器尾部附件上緊方法匯總
歷史文章:
概述:
隨著圓形連接器的不斷發展,產生出了大量的各種構型的連接器,相對于應用于現代電氣系統中的其他機械組件,它們有更精密的尺寸公差和電氣屬性。相關的加工工藝也必須達到同樣的精密水平以使連接器能夠滿足既定的用途。但是到現在為止,將應力釋放尾附件或其他尾附件安裝到連接器上的加工工藝并沒有得到足夠的重視,這也是連接器尾部附件上緊工具套裝被開發的原因。

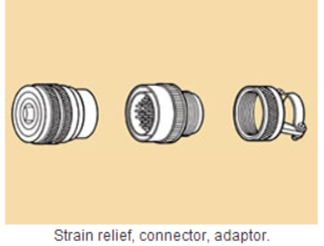

連接器固定適配器是設計用來匹配特定的連接器系列以及不用考慮鍵位排列的殼體。這些適配器可以簡單的用手持工具固定,如有更嚴格地要求,可以使用其他DMC工具。下面是幾種上緊工具(方法)的說明。
1、簡單手動上緊工具

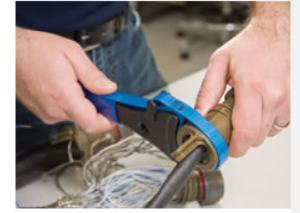

在大多數基本操作中,適配器與連接器相匹配,并且是單手操作。這樣可以固定連接器的同時,用另一只手上緊尾附件。

2、簡單機械輔助工具

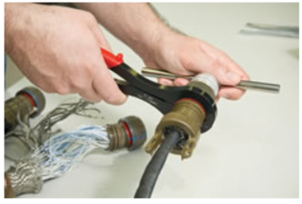

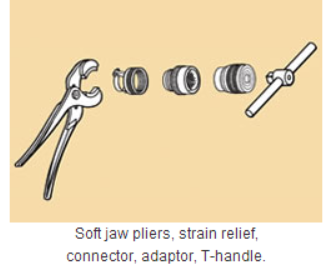

需要使用機械輔助工具將附件安裝在連接器上時,適配器的固定可以使用下面工具,如圖中操作所示,連接器使用插在適配器驅動孔中的T型手柄固定,而后附件使用軟墊夾鉗。

注:連接器不可以轉動,否則導線、接觸件和密封組件會承受應力。適配器及其相關工具被設計用于固定連接器,而只有尾部附件可以轉動。

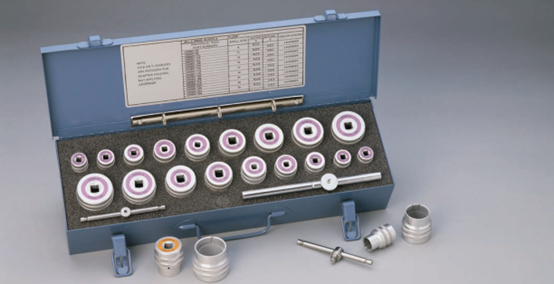

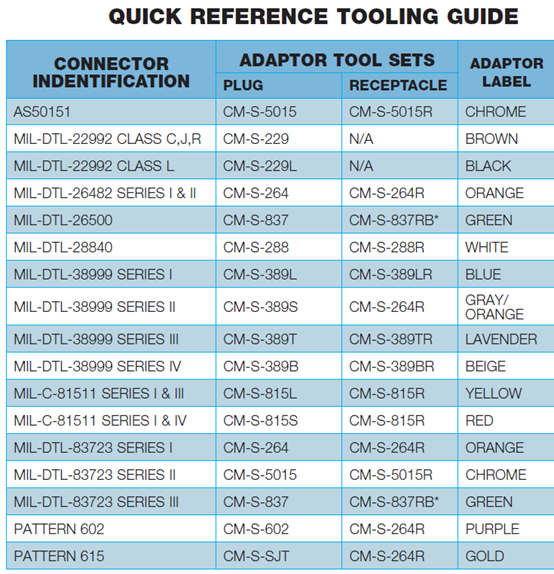

不同類型的連接器的適配套裝(DMC)


3、生產工作臺應用

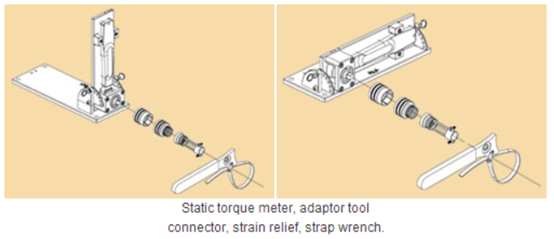

在裝配特殊電纜組件的時候,如果需要測量力矩,可以使用靜態力矩儀輕松的完成。適配器安裝在力矩儀的方形驅動器上,這種工裝可固定連接器,使用皮帶扳手將力矩施加在后附件上。當力矩達到設定的數值時,會有信號燈點亮提示操作者已使用期望的力矩。

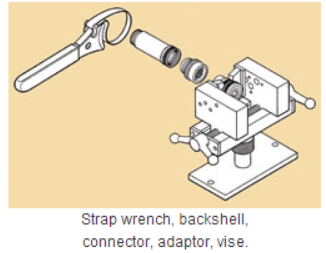

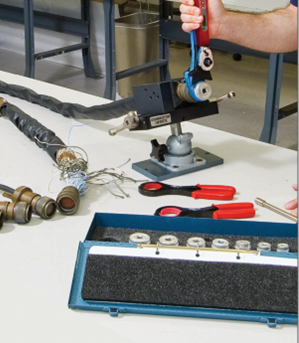

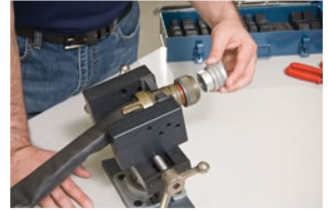

當要求最佳的可重復性和生產效率時,可以使用組裝臺鉗輔助適配器固定連接器。如圖所示,臺鉗用于牢牢固定適配工具,皮帶扳手用于上緊連接器的后附件。

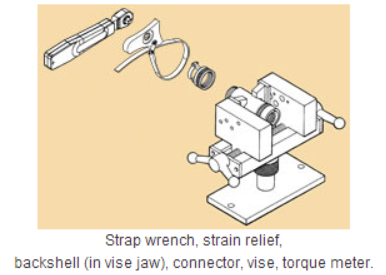

在組合后附件上,獲得每個附件的正確力矩需要有效固定相鄰的零件。如下圖所示,裝配臺鉗用于固定已經施加力矩的連接器的后附件部段,使用皮帶扳手和力矩儀上緊應力消除部件。這樣,正確的力矩就可以施加在后附件處,而不會影響已經施加在之前的連接器/附件上的力矩值。


4、連接器裝配臺鉗
圓形連接器臺鉗是特別設計的。它使用一組鉗齒可以適配從3/8英寸到2英寸的直徑。這種V型齒可以固定在12鍵位的任一位置,可以將樣件固定在最優的方向。連接器或附件不會發生表面損傷或破壞,因為鉗口是用耐磨聚氨酯成形的。

5、皮帶扳手
當用于圓形連接器的生產或維修需求時,用于一般的商用皮帶扳手,通常會有問題。DMC提供了特殊設計考慮的皮帶扳手??梢赃m配寬度從5/15英寸到1英寸的各種皮帶,固定從1/2英寸到4英寸的直徑,模具最大2 1/4英寸直徑是最受歡迎的。

6、關于螺母夾緊式插座
螺母夾緊式插座工具是特別為螺母夾緊式插座連接器開發的。有鋁合金系列和多功能復合材料結構可選,由于其具有較輕的重量和非標表面,是OEM裝配區的最佳選擇。傳統的“一般目的”型鋼插座最適合無力矩螺母夾緊式應用。

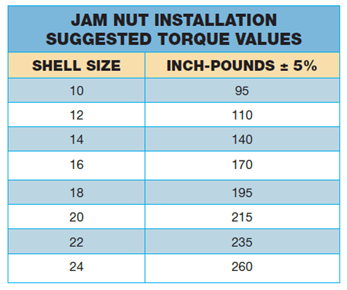

螺母加緊式連接器推薦的力矩值如下:

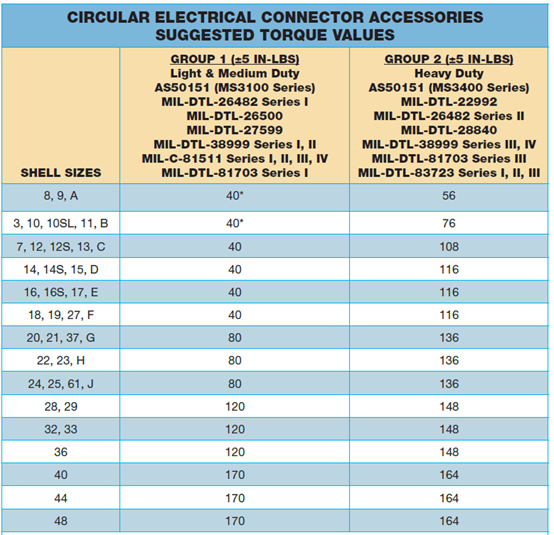

7 圓形連接器尾部附件上緊力的推薦值
下面是圓形連接器尾部附件上緊力的推薦值(no responsibility)

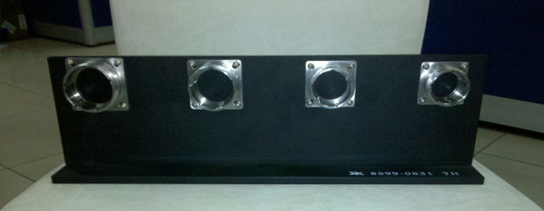

8 定制化的連接器尾部附件上緊工裝
可根據連接器類型,定制開發連接器尾部附件上緊工裝,簡單實用,如下圖所示:
