波音系列飛機標準線路施工翻譯

8.3 導線束的捆扎、分線、敷設與防護

8.3.5導線束安裝程序

1.導線束的走向

? ? ? ?在飛機上安裝的每根導線和導線束都有屬于它自己的走向，只不過不同的飛機制造廠商對導線束和導線的標識方法略有不同，導線束布線全部遵循先從主導線束走向布線圖一每根導線束走向布線圖→每個導線走向布線圖。

1)飛機主導線束走向

? ? ? ?波音系列飛機的主導線束是按照從機頭方向向機身尾部延伸，沿著機翼前緣和后緣向翼尖方向延伸，沿著尾翼前緣和后緣向翼尖方向延伸;在沿著每個段位前側和后側的橫切面方向進行布線。

2)飛機導線束和導線走向

? ? ? ?波音系列飛機的導線束是按照主導線束的走向進行布線的，導線是按照導線束的走向進行布線的，導線的具體從哪個設備支架到另一個設備架或終端布線的詳細走向、卡子安裝固定、轉彎、分線、防護、隔離、隔離方式和具體隔離參數等等，全部在波音飛機制造廠的布線文件中標注，維修單位只有在進行系統線路改裝時見到這些詳細的導線束和導線走向的布線圖，如果你需要可以根據設備的計算機數據庫的編碼到波音公司網站服務器.上下載即可，波音公司網站服務器下載服務需要波音公司技術部門授權。

2.隔離規則

? ? ? ?對飛機上安裝電氣互聯系統的設計、改裝、維護或維修時，飛機上敏感系統的導線束與其它系統的導線束之間的隔離是非常必要的，特別是點火系統的導線束與其它系統的導線束之間的隔離是極為重要的，必須按照局方的關鍵設計構型控制限制(CriticalDesignConfi guration Control Limi tation縮寫CDCCL)執行。

? ? ? ?在民用航空器上電路的設計與安裝需要考慮到防止由于其它不定的能量產生電磁輻射造成線路傳送故障,預防由于系統故障造成其它多個系統失效,避免線路出現的電磁干擾(EMI)和電磁兼容(EMC) 之間出現不一致的現象。

1)飛機EWIS設計和安裝目的

●?防止某個飛機系統出現電氣故障影響傳播到其它不相關匯流條電源;

● 以防止在冗余系統的一個組成部分的故障，可能會導致另一個相關冗余系統失效的可能性;

●?為了避免電磁干擾(EMI)之間的電磁兼容性(EMC) 不兼容的電路。

2)導線束隔離設計的必要條件

? ? ? ?在民用航空器上電路的設計導線束隔離的條件是按照應用類型來區分的，不同電源之間的隔離(功能隔離)，備用系統線路之間的隔離(功能隔離)，電磁兼容(EMC)線路之間不協調的隔離(電磁隔離);以上的隔離要根據安裝不同的導線束的隔離電路的需要而定，如果需要隔離的線路不在同--束導線束上安裝時，除了在電磁兼容(EMC)線路之間不協調的隔離時，需要在導線束上安裝防護套管和屏蔽防護層即可。

3)功能隔離組

? ? ? ?在民用航空器上導線束隔離的條件主要是按照線路功能來隔離的，在一個系統中單獨的電源之間的隔離，備用系統線路的隔離，在飛機發動機系統每臺發動機都有備用系統。

4)電磁兼容隔離組

? ? ? ?在民用航空器.上電磁兼容(EMC)線路隔離分為三個基本的隔離代碼，代碼1包括具有干擾的線路，通常是在電源線路上的線路干擾;代碼2滿足電磁兼容(EMC) 條件的所有線路;代碼3是一些敏感的、容易其它線路干擾的線路，例如音頻線路和相似線路。

(1)電磁兼容隔離組代碼1-線路干擾源

? ? ? ?在民用航空器上傳送大功率電流的線路系統或其它電磁兼容(EMC) 干擾線路，例如:兩個主交流(AC) 電源和直流(DC) 電源和電源饋線之間的干擾;在400Hz電源線路中的超過12000V/英尺或者400A/ 英尺的可能的連接的線路;等于或大于5A的直流(DC)自動開關，兩個主交流(AC) 電源和直流(DC)電路中的電感負載在瞬間斷電時無法控制的干擾。

(2)電磁兼容(EMC) 隔離組代碼2-被動線路干擾

? ? ? ?在民用航空器上這些系統導線不降低電磁環境是允許的，例如: 一個交流(AC)信號、連接不敏感的有效值小于或等于100 mV的公共端控制線路;當它們位于有2類系統的導線束上的400Hz電源線路中的不超過12000V/英尺、400A/ 英尺的線路.上。

(3)電磁兼容隔離組代碼3-敏感的或易被干擾的線路

? ? ? ?在民用航空器.上不符合2類敏感極限的系統線路。

5)下一級功能隔離類型

? ? ? ?在民用航空器上導線束大多數的隔離是必要的，由于專用系統的功能條件把它們以功能隔離代碼按照機型或系統來區分，當這些下一級的功能隔離是特定的，這些隔離必須是受到控制的。

3.隔離要求:

1)導線束與結構之間的安全距離

? ? ? ?導線束捆扎后在飛機上敷設時，導線束與各個環境單元之間的間距有詳細規定。主要有導線束與結構之間的距離、導線束與管路之間的距離、導線束與油箱之間的距離等等。

4.導線束安裝結構

1)概述

? ? ? ?導線束在安裝時，連接在終端上的導線或電纜不能出現過度的疲勞，導線束在轉彎時不能小于最小彎曲半徑,對于BACC69A光纖電纜必須滿足評估設計構型布局控制極限(CriticalDesign Configuration Control Limi tation縮寫CDCCL)警告。

2)導線束間隔

圖8-89導線束間隔最小安全距離

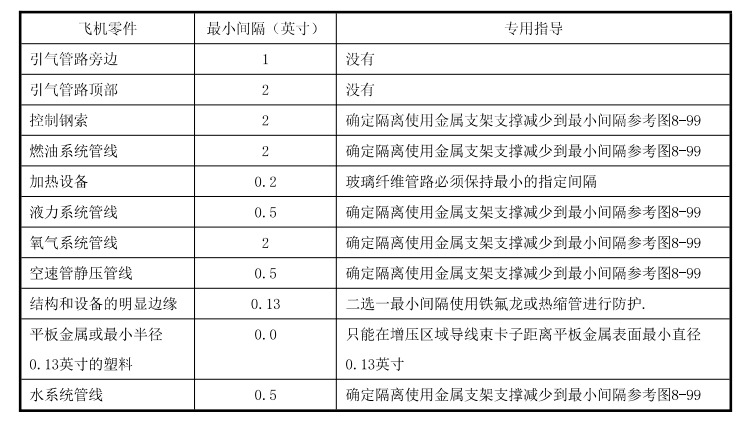

表8-6導線束間隔最小安全距離

3)導線束支撐

? ? ? ?導線束在安裝時在同一穿線槽的很多導線束或使用卡子將其分開成滿意的布局，導線束與導線卡子必須與導線束縱向垂直;如果需要小直徑的導線束可以附著在其它導線束上必須使用扎線進行捆扎，一個AWG22屏蔽電纜或更細的導線必須使用卡子在結構上加以固定，卡子間距6英寸或更小，三根或更多的AWG22或更細的導線必須歸并進入其它導線束;根據導線束安裝環境選擇合適的卡子，也可以使用替代卡子進行固定導線束。

4)導線束張弛控制

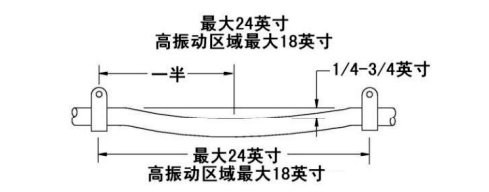

圖8--90導線束張弛控制

? ? ? ?導線束必須保持足夠的松弛度，但不能太緊;導線束必須沿著導線束的縱向保持松弛度(請見圖8-90所示);如果在兩個支撐之間的導線束太松弛，必須增加導線束支撐點。在導線.束設計安裝時，通常在導線束末端連接終端處留有1-1.5英寸的余度，最少留有2次修理的長度。在高振動區域?qū)Ь€束控制松弛度是非常必要的;如果導線束的松弛度不夠充分容易損傷導線束，導線束的松弛度太大會使導線磨損或破裂。一個充分松弛導線束可以使連接器容易連接或拆分，導線、電纜或?qū)Ь€束不能出現過度緊張，導線或電纜終端不能出現過度緊張，連接器導線固定夾的導線不能出現過度緊張，設備容易移動，機身在擴展導線、電纜或?qū)Ь€束不能出現過度損傷。
