波音系列飛機標準線路施工翻譯

8.4標準線路施工工具介紹和使用

8.4.2退/送工具及校驗工具介紹

1.退釘/送釘工具介紹

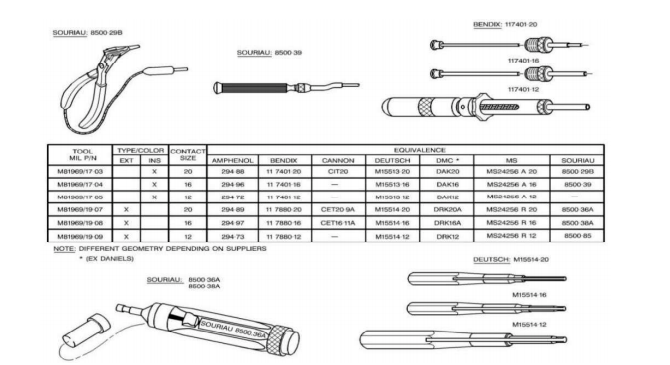

1) M91969/17-X退釘/送釘工具介紹

? ? ? ?M91969/17-XX退釘/送釘工具適用于各種軍標航空前退釘連接器的退/送釘工具，適用于16-20插釘/插孔的退/送釘工作(請見圖8-117所示)。

圖8-117 M91969/17-XX工具介紹

2) M91969/2X- XX退釘工具介紹.

? ? ? ?M91969/2X-XX退釘工具適用于各種軍標航空后退釘連接器的退釘工具，適用于8-26插釘/插孔的退釘工作(請見圖8-1 18所示)。

圖8-118 M91969/2X-XX退釘工具介紹

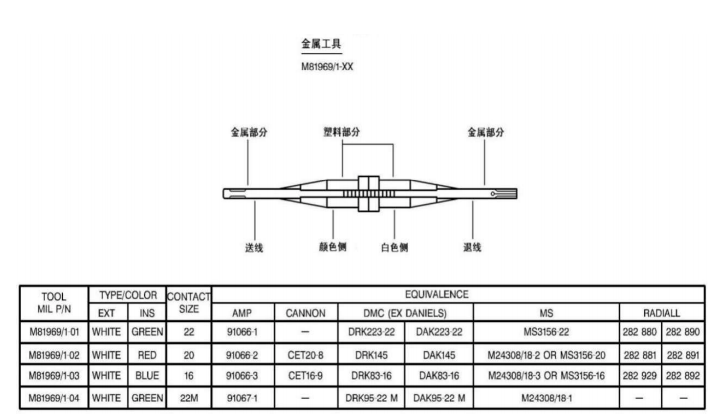

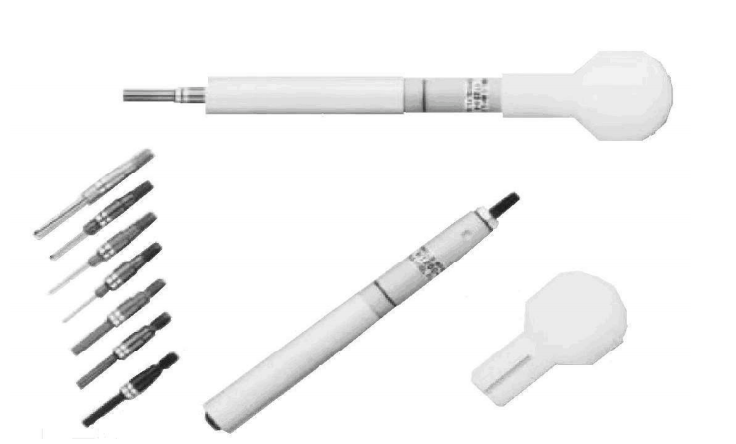

3) M81969/1-XX退釘/送釘工具介紹

? ? ? ?M81969/ 1-XX退釘/送釘工具適用于各種軍標航空后退釘連接器的退/送釘工具,適用于16-22插釘/插孔的退/送工作( 請見圖8-119所示)。

圖8-119 M81969/1-XX退釘/送釘工具介紹

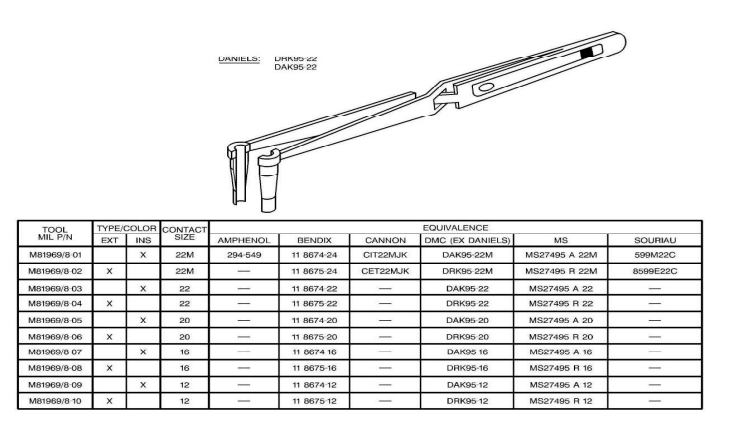

4) M81969/8-XX退釘/送釘工具介紹

? ? ? ?M81969/8-XX退釘/送釘工具適用于各種軍標航空后退釘連接器的退/送釘工具，適用于12-22插釘/插孔的退/送工作(請見圖8-120所示)。

圖8-120 M81969/8-XX退釘/送釘工具介紹

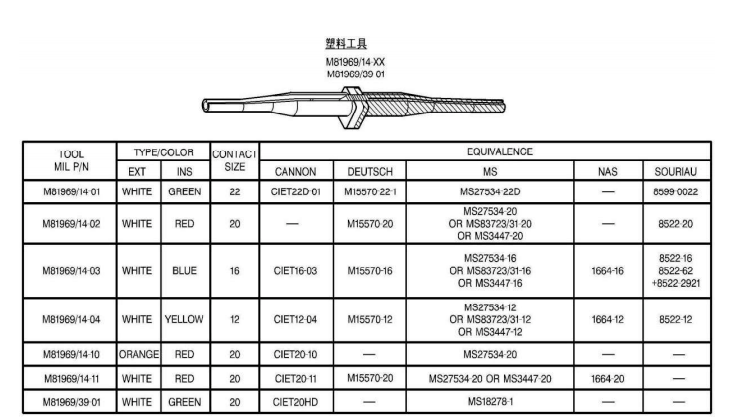

5) M81969/14-XX退釘/送釘工具介紹

? ? ? ?M81969/ 14-XX退釘/送釘工具適用于各種軍標航空后退釘連接器的退/送釘工具，適用于12- -22插釘/插孔的退/送工作(請見圖8-121所示)。

圖8-121 M81969/8-XX退釘/送釘工具介紹

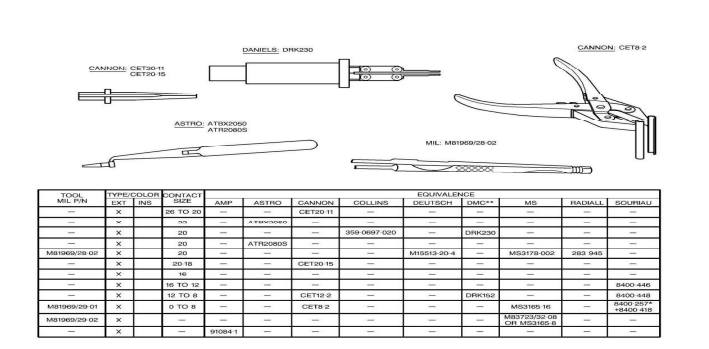

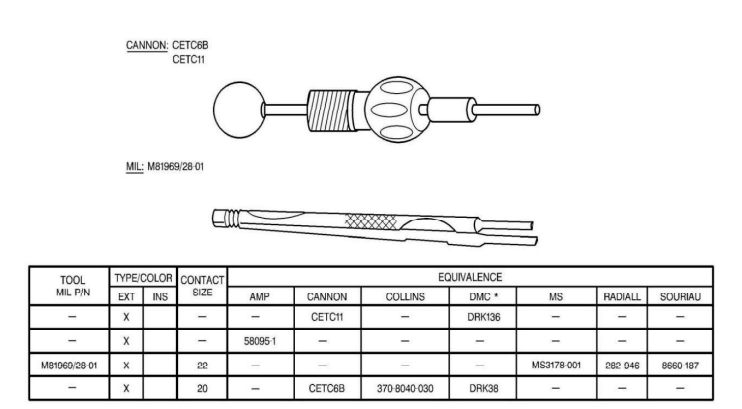

6) M81969/28-XX退釘/送釘工具介紹

? ? ? ?M81969/28-XX退釘工具適用于各種軍標航空后退釘連接器的退釘工具,適用于20-22插釘/插孔的退釘工作(請見圖8-122所示)。

圖8-122 M81969/8-XX退釘/送釘工具介紹

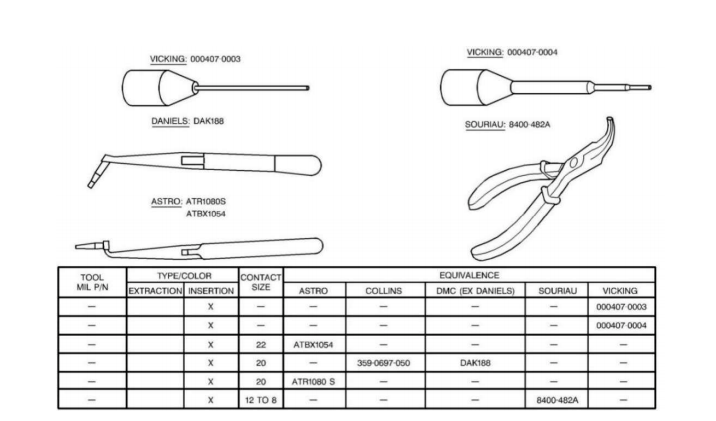

7) ATR10XXX送釘工具介紹

? ? ? ?ATR10XX送釘工具適用于各種軍標航空后退釘連接器的送釘工具，適用于8-22插釘/插孔的送釘工作(請見圖8-123所示)。

圖8-123 ATR10XXX送釘工具介紹

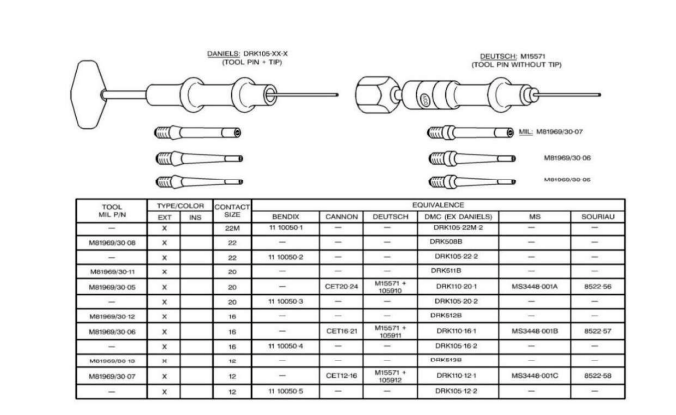

8) M81969/30-XX退釘工具介紹

? ? ? ?M81969/30-XX退釘工具適用于各種軍標航空后退釘連接器的退釘工具，適用于8-22插釘/插孔的送釘工作(請見圖8-124所示)。

圖8-124 M81969/30-XX退釘 工具介紹

9) ATB3062-2、 DHK21和J-1276-1退釘工具介紹

? ? ? ?ATB3062-2退釘工具是Astro公司生產的(請見圖8-125所示)，DHK21退釘工具是Daniels公司生產的(請見圖8-126所示)，J-1276-1退釘工具是Burndy公司生產的(請見圖8-127所示)，這三種退釘工具功能相同可以無條件替代，用于接地接線塊和標準接線塊接線釘(俗稱棒槌釘)的退送。

圖8-125 ATB3062-2退釘工具

圖8-126 DHK21退釘工具.

圖8-127 J-1276-1退釘工具

2.連接器插釘/插孔保持力測工具介紹

? ? ? ?HT250-4接觸保持力測量工具用于測量連接器保持力矩之用(請見圖8-128所示)，它配5對共10個測試探頭,探頭件號分別為67-012-01、67-016-01、67-020-01、67-022-01、67-023-01和68-012-01、68-016-01、 68- -020-01、68-022- -01、68-023-01; HT250-4接觸保持力測量工具可以測量12、16、 20、22、22M、 22D和23號插釘/插孔的保持力矩，HT250-4接觸保持力測量工具根據連接器不同規格插釘/插孔號自動調節，測量范圍為7.0-18磅。

圖8-128 HT250-4接觸保持力測試工具介紹

8.4.3絕緣層剝除工具介紹

? ? ? 導線/電纜絕緣層的去除是電氣線路標準施工中最基本的工作內容，一種類型的導線/電纜都有與其相配套的絕緣去除工具，絕對不允許用一種線號的絕緣去除工具適合于所有類型的這種線號的導線;絕緣去除工具的外形多種多樣，有時就需更換相應類型導線/電纜的絕緣去除工具的剝線刀即可，在實際工作中如何正確選用和正確使用絕緣去除工具是一個最基本的問題。

1.常用絕緣去除工具選用與替代

? ? ? ?根據線路圖解手冊里的每根導線/電纜的導線束標記，在導線束清單中就可以找到這根導線的類型代碼，根據導線類型代碼(WTC)波音系列飛機在線路標準施工手冊( SWPM)的20-00-15就可找到這個導線的絕緣去除工具件號;波音系列飛機與空客系列飛機使用的絕緣去除工具的最大區別就是絕緣去除工具上的剝線刀的制式不同，波音系列飛機使用的是美國導線規格(AWG)的絕緣去除工具。

1 )自動剝線鉗

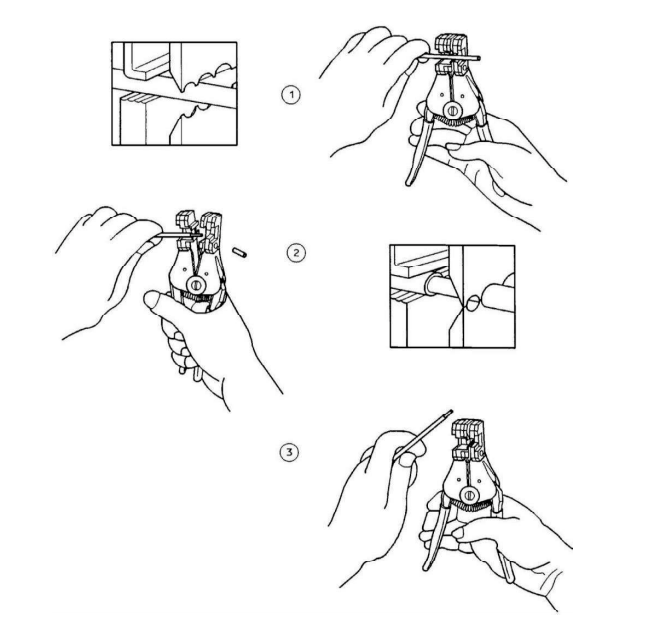

圖8-129 剝線鉗的操作程序

? ? ? ?自動剝線鉗是一種人工操作自動絕緣層去除工具(請見圖8-129所示),只需更換成套不同類型的刀片就可勝任多種類型的導線絕緣層去除工作;剝線鉗在導線截面積大于5mm2或者導線規格超過AWG10號線或者屏蔽電纜或者同軸電纜等等，可以使用專用的電纜刀進行絕緣去除工作。自動剝線鉗操作方法非常簡單，首先根據導線的規格在剝線鉗.上找到相應的刀口，根據需要去除導線絕緣層的長度放置導線在刀口中的位置;其次按壓自動剝線鉗的操作手柄，剝線鉗的夾線裝置夾住導線的絕緣，隨后剝線鉗的刀片向下移動直至上下刀片閉合狀態，隨著按壓自動剝線鉗的操作手柄的力度增加，剝線鉗的刀片向外側移動將導線絕緣層從導線芯線上分離出來;最后檢查自動剝線鉗絕緣去除的施工質量。

2 )絕緣去除工具的替代

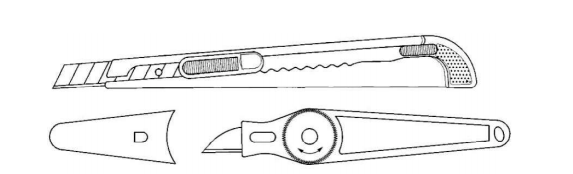

圖8-130 替代絕緣切除工具

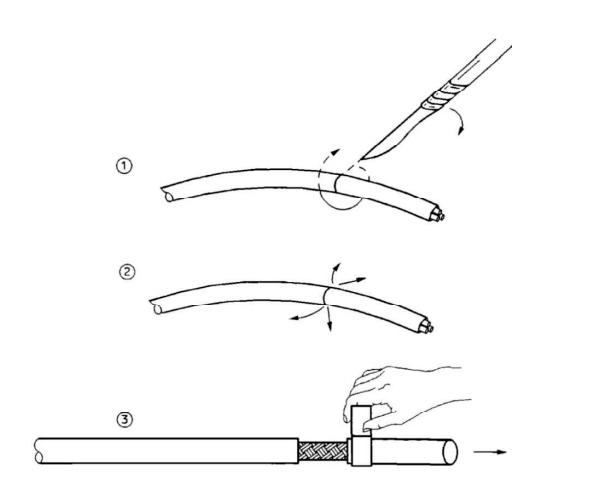

圖8-131 使用替代工具切除電纜絕緣程序

? ? ? ?如果在實際工作中找不到合適的絕緣去除工具可以使用專用剝線小刀、單面刀片、

壁紙刀和手術刀等等工具替代(請見圖8-130所示)。使用刀具替代時，刀片切入導線絕緣皮的深度為絕緣皮厚的80% (請見圖8-131所示)，首先使用刀具先沿著導線/電纜橫向順時針或逆時針轉一圈，雙手分別握住刀口兩側，一只手握住導線或電纜，另一只手分別將導線或電纜向上、向下、向左和向右移動，掰斷導線或電纜剩下20%的外層絕緣，如果是導線直接將去除的絕緣從導線末端擼出，如果是電纜/屏蔽電纜需在靠近電纜末端側的刀痕出粘貼一條一寸寬3寸長的紙膠帶，一只手握住電纜，另一只手捏住膠帶往沿著電纜末端運動，直至電纜外層絕緣拉出來。

2.專用絕緣去除工具介紹

1 )電纜絕緣去除工具介紹

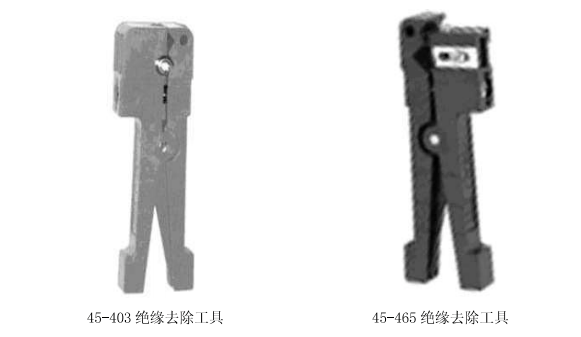

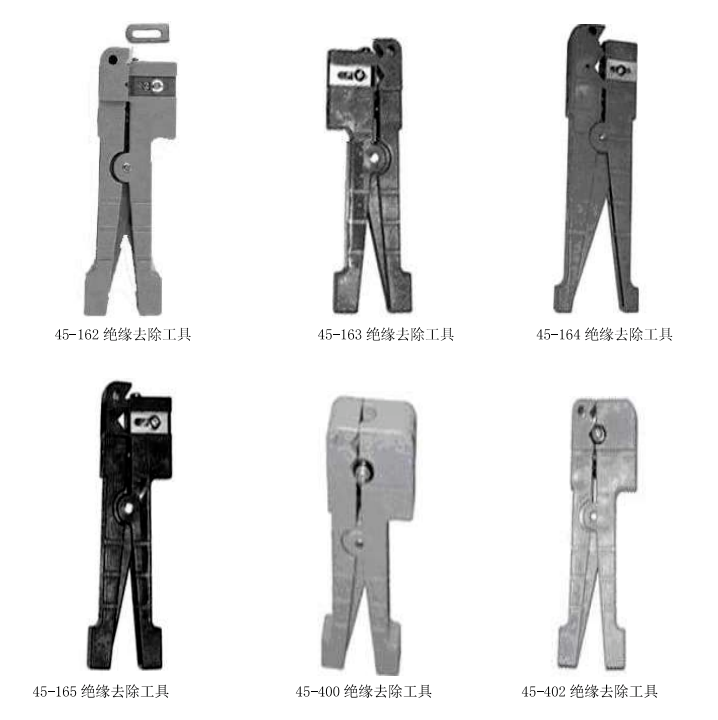

圖8-132 高頻電纜專用絕緣去除工具介紹

? ? ? ?高頻電纜專用絕緣去除工具(請見圖8-132所示),如果工作中沒有這些專用工具使用手術刀、單面刀片、壁紙刀等等刀具替代，替代原則請見上面部分絕緣去除工具替代方法、替代原則和施工方法介紹。

3.導線和電纜絕緣去除檢查

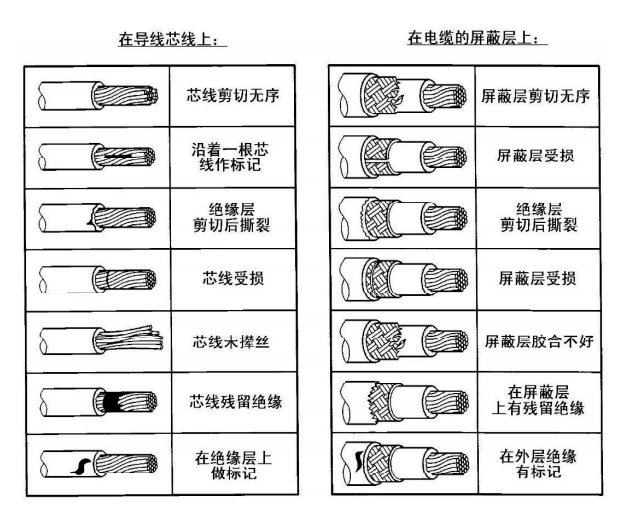

圖8-133 導線/電纜絕緣切除錯誤施工視圖

注解:上述描述的單芯屏蔽電纜，同樣也適合多芯電纜和同軸電纜

8.4.4熱縮工具介紹

1.熱風槍的介紹

? ? ? ?維護人員在民用航空器進行日常維護工作、排故和修理導線/電纜時，經常使用一些熱縮管、冷縮管、絕緣防磨膠帶、防護套管、填充物和捆扎線等等消耗材料，這些消耗材料是根據溫度等級和抵抗液力油腐蝕能力等級來選擇的，尤其是熱縮管需要使用熱風槍進行施工;按照熱風槍的用途分為通用型(請見圖8-134至圖8-138所示)和專用型( 請見圖8-139至圖8-142所示)，通用型熱風槍是一種多用途熱風槍類型，它可以配不同類型用途的反射罩完成各項熱縮工作(請見圖8-143和圖8-144所示);專用型熱風槍是一種只能用于一種或幾種功能的熱風槍，例如低溫焊環專業熱風槍和高溫?zé)峥s管專用熱風槍等等。

1)通用型熱縮工具介紹

圖8-134 RAYCHEM CV198和CV1983熱風槍

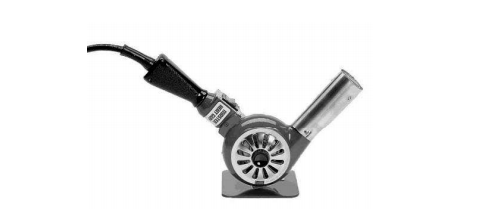

圖8-135 MASTER APPLIANCE HG-501A、 HG502A、 HG751A和HG752A熱風槍

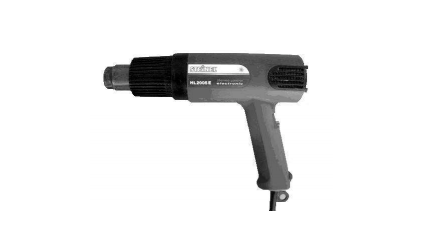

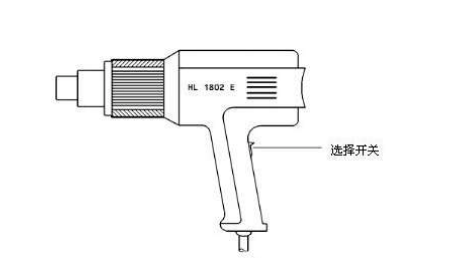

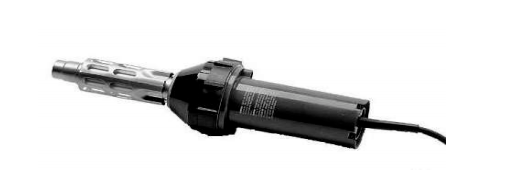

圖8- 136 RAYCHEM HL1802E熱風槍

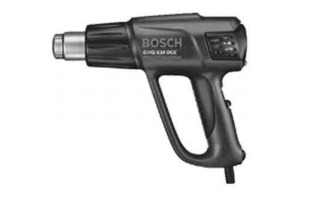

圖8-137 博士GHG 630 DCE熱風槍

圖8-138 Type 500 熱風槍

2)專用熱縮工具介紹

圖8- 139 RAYCHEM IR-1759和IR-3104熱風槍

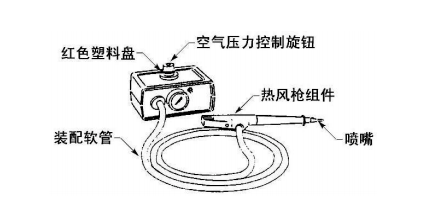

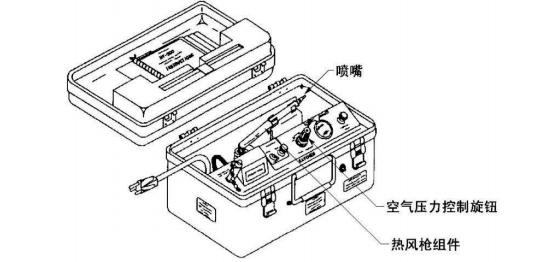

圖8-140 RAYCHEM MODEL AA-400 熱風槍

圖8-141 RAYCHEM IR-550熱風槍

圖8-142 RAYCHEM MODEL HT-900熱風槍

3)熱風槍反射罩介紹

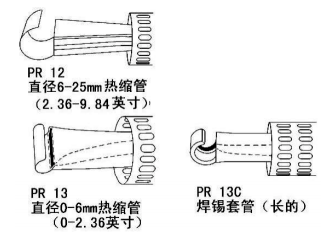

圖8-143 PR 12和PR 13反射罩介紹

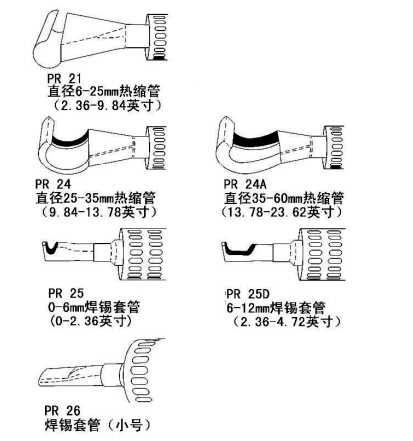

圖8-144 PR 24-PR 26反射罩介紹

2.熱風槍的操作程序和注意項

1)熱縮管安裝準備

? ? ? ?在飛機上使用熱風槍或使用加溫設備容易產生爆炸，損傷設備或造成人員傷亡，波

音系列飛機在線路標準施工手冊(SWPM)參考20-00-10安全防護部分執行必須的安全防護程序進行防護;確保熱縮管在熱縮部位容易移動，熱縮完成的熱縮管能永久地停留在熱縮部位，熱縮后的熱縮管必須與導線或電纜絕緣層重疊3/16英寸(4. 7625mm) -1/2英寸(12.7mm)。

2)熱縮管的安裝.

? ? ? ?根據消耗材料的溫度等級和抵抗液力油腐蝕能力等級選擇熱縮管,根據熱縮后的熱縮管長度最少增加10%截取熱縮管的長度，根據工作要求選擇合適的熱風槍，在熱縮管的每側末端使用開口的特氟龍?zhí)坠芑蛴芷ぜ堊钌傺?/span>伸1英寸進行防護(請見沒有安裝防護套管的圖8-180示意圖所示),防止導線或電纜出現過熱損傷,在導線或電纜上的所有防護套管末端直接接觸熱縮管末端并隨著熱縮管收縮調節移動;熱風槍到達設定溫度后預設15秒鐘，在需要安裝熱縮管的位置放置熱縮管，熱風槍槍口距離熱縮管最少3英寸，在熱縮管某點中心加熱5-10秒，在任何一點加溫不能超過20秒，如果熱縮管沒有完全收縮待導線或電纜冷卻5分鐘后再次施工直至完成熱縮工作。熱縮管在施工中先吹熱縮管中間部分，把熱縮管固定以后再向兩側移動熱縮直至收縮到位;反射頭是一種附件，反射頭可以保證被加熱對象的均勻受熱。

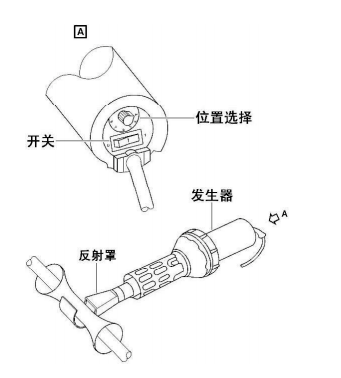

圖8-145 熱縮管安裝程序

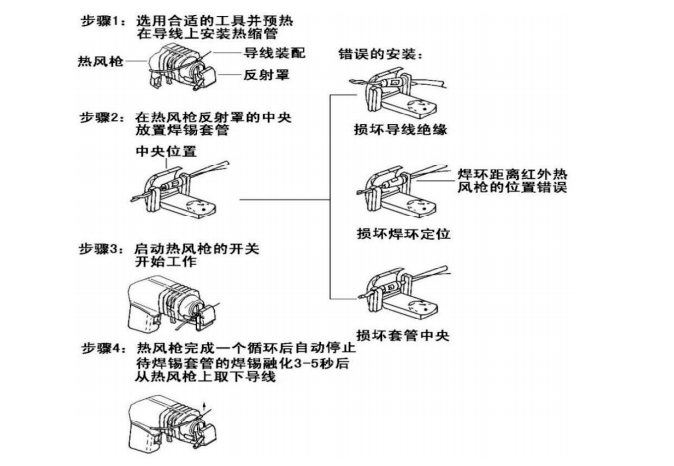

3)焊錫套管的熱縮施工

圖8-146 遠紅外加熱槍加熱錫焊管
