波音系列飛機標準線路施工翻譯

? ? ? ?

8.5 接線片的壓接、防護與安裝

8.5.1接線片的介紹

1.常用接線片的介紹

? ? ? ?接線片是線路終端的一種可以經常拆卸的連接終端的形式，在電路中起到連接通路的作用;在維護工作中我們使用它連接導線或電纜構成系統功能電路，根據導線束的安裝位置選擇不同型號的接線片。BACT12AC( )和BACT12AR-( )接線片用于沒有水增壓區域?qū)Ь€和電纜終端使用，BACT12M()接線片用于高溫、高振動區域?qū)Ь€和電纜終端使用，3223() 接線片用于發動機、APU區域?qū)Ь€/電纜終端使用,YAV14H()用于防火系統超溫電門連接導線終端使用，42731-()快速接線片和2888-()快速接線片用于增壓區域娛樂系統和服務系統導線和電纜終端使用，BACT12G() 非絕緣接線片用于匯流條和大電流導線終端使用，2771()-()鋁線專用接線片用于發電機電源饋線和電源系統終端使用，MS20659-( )非絕緣接線片用于發電機電源饋線和電源系統終端使用(請見圖8-147所示)。

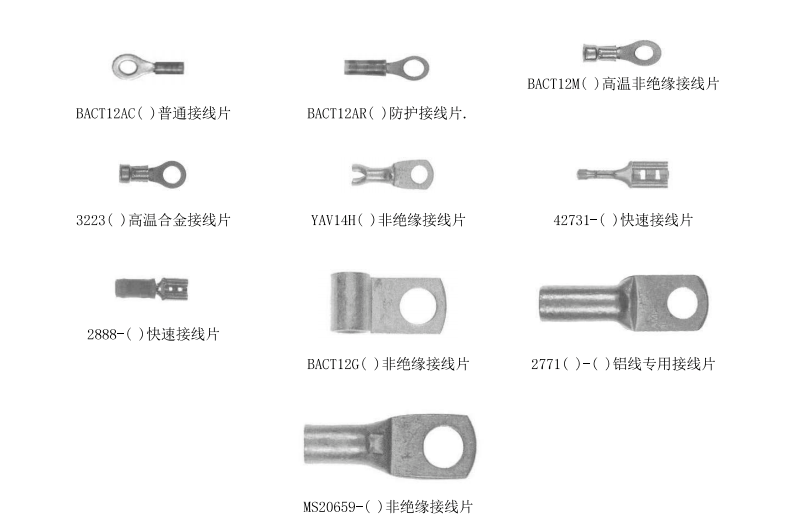

圖8-147常用接線片介紹

2. CAU介紹

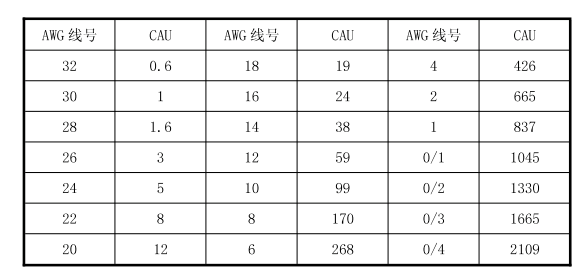

表8-8 AWG導線與CAU轉換

? ? ? ?CAU是用來標識導體的直徑，英文全稱Circular Area Units，如果你知道導體的環形面積(CMA) 就可以計算CAU的數值，CMA 單位是密耳，1密爾=10~英寸(0.0254mm) ;在線路標準施工工作中導體的總CAU尺寸要小于終端的最小CAU尺寸。

8.5.2接線片夾接工具的使用

1. T型頭夾接工具的夾接與辨認

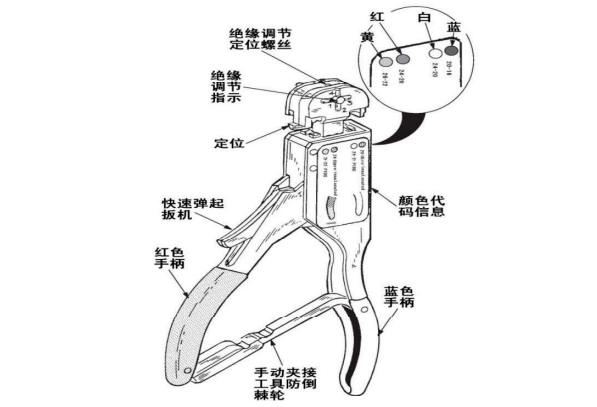

圖8-148 59250 夾接工具介紹

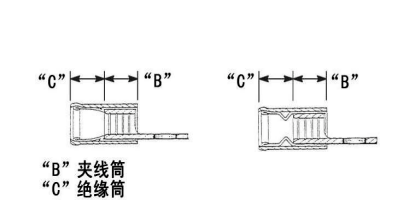

圖8-149接線片的結構

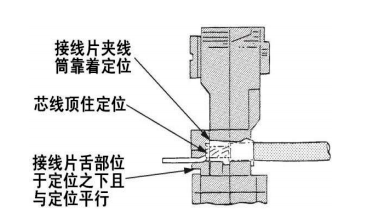

圖8-150接線片夾接介紹

? ? ? ?AMP公司生產的手動夾接工具59170、59250、59275、 59300、 69692-1. 和69693-1等手動夾接工具(請見圖8-148所示)，在“T”型夾接工具的手柄上使用顏色進行標識工具的夾接范圍，絕緣調節指示是控制絕緣筒的夾接力度，對應的絕緣直徑選擇有4個位置，根據導線外層絕緣的直徑選擇絕緣調節位置;“T”型夾接工具也有定位、快速彈起扳機和代碼顏色信息;“T”型夾接工具使用夾接棘齒來保證和控制完全夾接，夾接工具的模塊沒有完成夾接時棘齒不能釋放，這個設計是為了保障夾接的最大的電接觸連接和夾接張力性能，棘齒不能調整。

? ? ? ?根據實際需要去除導線上的絕緣長度，芯線不能出現斷絲和劃痕，通過壓緊夾接工具手柄使其防倒轉棘輪釋放模塊，一旦模塊開始壓接必須等到夾接工具模塊完全夾接結束后防倒轉棘輪才能釋放模塊;按照圖8-149和圖8-150所示將接線片放到夾接工具的夾接模塊上，夾接工具的定位卡住接線片的夾接筒，接線片舌部向上與夾接工具定位平行，按壓夾接工具手柄使模塊固定住接線片，但不能使接線片夾接簡變形，將去除絕緣導線送入接線片的夾接筒芯線并頂?shù)蕉ㄎ恢咕€端，通過擠壓夾接工具手柄使棘齒到達力矩時釋放完成夾接過程完成接線片的夾接。參考圖8-151和表8-9所示執行接線片夾接完成后的目視檢查程序。

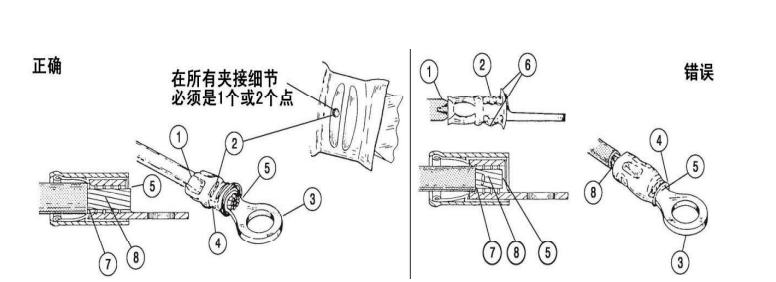

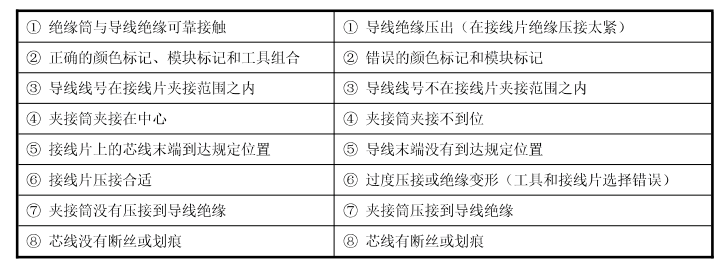

圖8-151接線片的目視檢查

表8-9接線片壓接后的可靠性檢查

2.長柄夾接工具的夾接與辨認

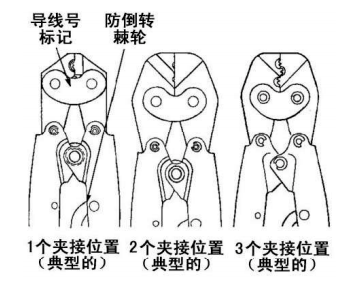

圖8-152長柄夾接工具介紹

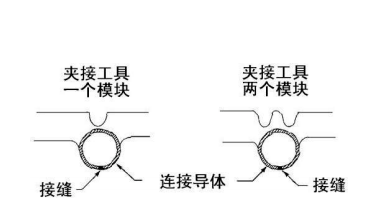

圖8-153 49935 夾接工具的夾接位置

? ? ? ?AMP公司生產的手動長柄夾接工具46447、49592、 49935、 69363、 574573、 1490048-1和1490047-1 (請見圖8-152所示);夾接工具包括一個防止倒轉的夾接防倒轉棘輪、兩個或三個夾接模塊;將接線片的接縫處放在夾接模塊的凹槽中心(請見圖8-153所示);每把夾接工具都標有它的適用于夾接導線的范圍標記，夾接工具的防倒轉棘輪可靠的防倒轉棘輪保證完成夾接工作后夾接工具手柄才能釋放，一旦夾接工作開始棘齒不能反轉，直到夾接完成后棘齒才能釋放，為了保證夾接工具夾接的可靠性防倒轉棘輪不能調整。

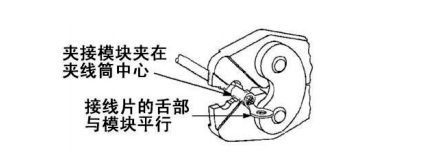

圖8-154長柄夾接工具使用

? ? ? ?根據實際需要去除導線上的絕緣長度，通過壓緊工具手柄使其防倒轉棘輪釋放模塊，一旦模塊開始壓接必須等到模塊完全夾接結束后棘齒才能釋放模塊;夾接工具的夾接模塊夾接在接線片夾接筒的中心(請見圖8-154所示)，輕微地壓緊夾接工具手柄，請注意不能將夾接筒夾接變形;將去除絕緣導線送入接線片的夾接筒，芯線末端伸出夾接筒末端0.06英寸，確保導線絕緣不能進入夾接筒,通過擠壓夾接工具手柄使棘齒到達力矩時釋放完成接線片夾接。參考圖8-155和表8-10所示執行接線片夾接完成后的目視檢查程序。

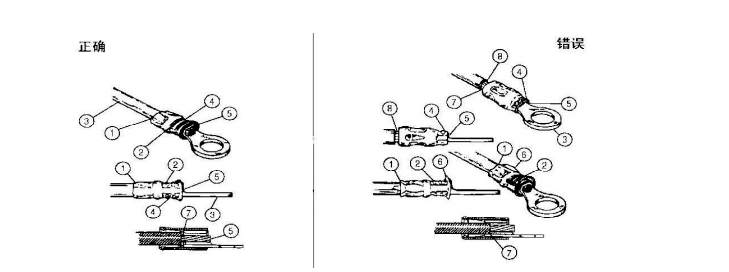

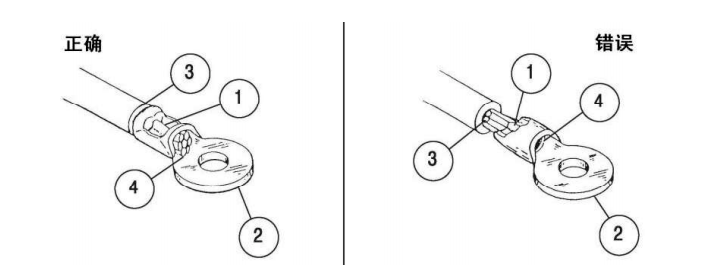

圖8-155接線片的目視檢查

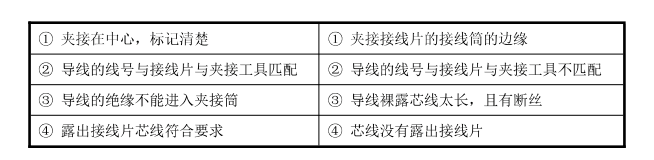

表8-10接線片夾接后的可靠性檢查

3.短柄夾接工具的夾接與辨認

? ? ? ?AMP公司生產的47386、47386-0、 47386-4、 409775-1、 47387、47387-0 和46121手動短柄夾接工具(請見圖8-156所示)，夾接工具有一個夾接基準模塊、夾接定位、夾接模塊、三個絕緣夾接調節釘和-一個夾接返回防倒轉棘輪，夾接工具頭后面有一個線號顏色標記，定位是調節接線片和接線片的夾接位置之用，絕緣夾接調節釘是用來調節夾接工具模塊的夾接范圍，通過調節絕緣夾接調節釘可以調節夾接工具的夾接模塊，用來夾接不同線號夾接筒的接線片，夾接返回防倒轉棘輪是為了保證夾接工具模塊夾接可靠而設計的，只有夾接工具完成到達規定的力矩時棘輪才能倒轉夾接工具復位。

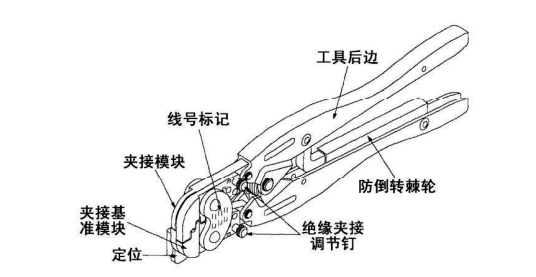

圖8-156 47386、 47387 和46121 手動夾接工具

圖8-157接線片的夾接介紹

? ? ? ?調節夾接工具到合適的接線片絕緣筒和夾接筒壓接位置，夾接工具有3個絕緣夾接調節位置; 1-緊、2-中等和3-松;將夾接工具的絕緣調節釘插入到3位置(請見圖8-157所示)，在接線片的絕緣簡插入絕緣沒有去除的導線，壓緊夾接工具手柄使棘齒到達力矩時釋放，取下夾接完成后的接線片，檢查絕緣壓緊情況;導線向后、向外彎曲，在導線絕緣上壓緊絕緣筒;如果導線被拉出調節絕緣夾接調節到緊的位置(2 位置)，如果導線不能被拉出，夾接工具的絕緣調節釘位置:合適。按照夾接絕緣調節步驟完成夾接筒的夾接試驗，檢查接線片夾接簡壓緊情況，沒有必要調節到將絕緣調節釘調節到最緊的位置。

圖8-158夾接后的接線片檢查

? ? ? ?根據實際需要去除導線上的絕緣長度，通過壓緊工具手柄使其防倒轉棘輪釋放模塊，一旦模塊開始壓接必須等到模塊完全夾接結束后棘齒才能釋放模塊;從工具前面向上推動定位，將接線片夾接簡插入夾接模塊，確保夾接筒的邊緣靠緊擋片(請見圖8-157所示)。閉合夾接工具手柄夾住接線片的正確位置，閉合夾接工具的手柄不能太緊，否則會造成接線片變形;將去除絕緣導線送入接線片的夾接筒芯線并頂?shù)蕉ㄎ?，確保導線絕緣不能進入夾接筒，通過擠壓夾接工具手柄使棘齒到達力矩時釋放完成夾接過程完成接線片的夾接工作，從夾接工具模塊上取下接線片。參考圖8-158和表8-11所示執行接線片夾接完成后的目視檢查程序。

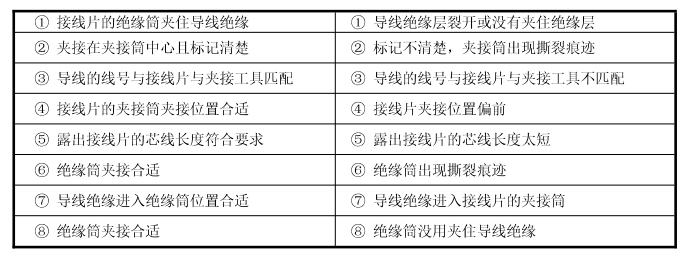

表8-11夾接檢查說明

4.接線片夾接后檢查

1)接線片夾接完成后的檢查

? ? ? ?在接線片的夾接施工期間導致接線片的夾接簡和導線有一定彎曲是允許的。

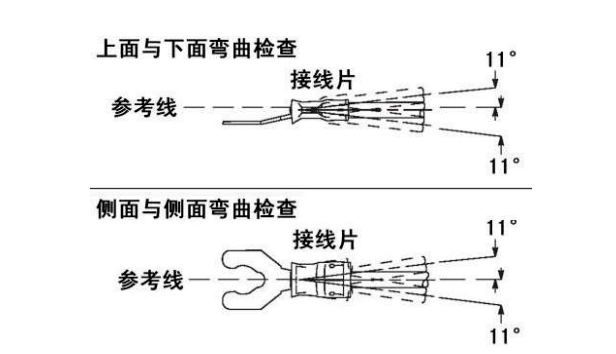

圖8-159接線片夾接后的目視檢查

圖8-160接線片橫截面檢查

?

? ? ? ?當接線片完成夾接工作后，按照圖8-159所示對接線片進行后向上與向下進行接線片彎曲目視檢查，接線片的夾接筒和導線以參考線為基準，允許接線片向上或向下最大彎曲角度不能超過11°。

? ? ? ?當接線片完成夾接工作后，按照圖8-159所示對接線片進行后向左與向右進行接線片彎曲目視檢查，接線片的夾接筒和導線以參考線為基準，允許接線片向左與向右最大彎曲角度不能超過11°。

? ? ? ?當接線片完成夾接工作后,按照圖8-160所示對接線片進行橫截面的檢查,出現圖8-160所示的左側的問題主要是夾接工具的夾接檔位太松造成的，出現圖8-160所示的右側的問題主要是夾接工具的夾接檔位太緊造成的，如果夾接工具的夾接檔位合適夾接結果就是合適的橫截面圖。
