8.5 接線片的壓接、防護與安裝

? ? ?

8.5.3接線片夾接、防護與安裝

1.接線片夾接施工程序

1) BACT12AC( )普通接線片夾接程序.

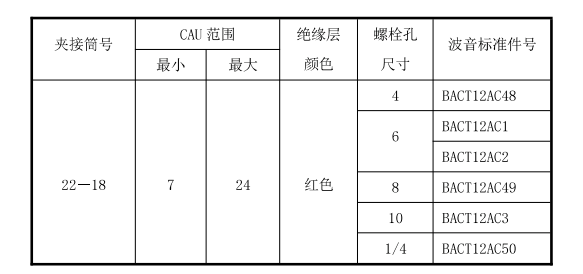

表8-12 BACT12AC( )普通接線片件號舉例

?

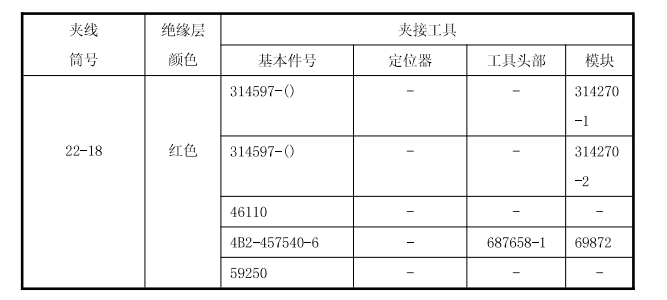

表8-13 BACT12AC( )接線片夾接工具舉例

? ? ? ?根據導線的線號和螺栓尺寸在表8-12中找到你需要的接線片件號,假設有一根20號導線且連接接線片的螺栓尺寸是10,接線片的件號是BACT12AC3。根據接線片夾接筒號在表8-18中找到你需要的接線片夾接工具件號，以BACT12AC3接線片為例在表8-13中夾接工具有多種選擇，主要取決于你手上有哪些夾接工具可以選擇,如果你想選最好使用的夾接工具就是46110和59250，主要原因就是你不需要再選工具夾接頭、定位器和模塊，這些夾接工具附件使用起來非常麻煩。

? ? ? ?根據BACT12AC3接線片夾接筒表8-13中找到你需要的接線片和夾接工具的件號;從導線末端去除需要的絕緣長度，如果是一根AWG24號導線夾接在一個22-18接線片的夾接筒上，從導線末端去除兩倍的絕緣長度芯線且折回彎;確保導線在接線片夾接筒范圍之內，接線片的絕緣筒能夠夾住導線絕緣層，剪去影響墊片和螺母安裝位置多余的芯線，芯線不能存在劃痕和斷絲現象，如果使用導線絕緣層熱去除工具，熱刀不能切到導線中心，絕緣層不能出現明顯過熱或氣泡現象，在導線芯線上不能存在殘留絕緣;將去除絕緣層的導線送入接線片的夾接筒，確保導線所有的芯線在夾接筒之中，芯線末端伸出接線片的夾接筒，導線絕緣層進入接線片的絕緣簡;如果接線片連接的是AWG10和更細的單根導線，芯線露出夾接簡最大0.06英寸(請見圖8-161所示)，如果接線片連接的是AWG8和更粗的單根導線，芯線露出夾接筒最大0.10英寸(請見圖8-162所示);如果接線片沒有絕緣筒，使用AWG 10 和更細的單根導線，接線片夾接筒末端距離導線絕緣層末端最大0.12英寸，使用AWG 8和更粗的單根導線，接線片夾接筒末端距離導線絕緣層末端最大0. 25英寸;如果接線片有絕緣筒將夾接工具的調整到合適的絕緣夾接位置，將接線片放置在夾接工具的模塊上，片通過壓緊夾接工具手柄使其防倒轉棘輪釋放模塊，一旦模塊開始壓接必須等到夾接工具模塊完全夾接結束后防倒轉棘輪才能釋放模塊;將接線片放到夾接工具的夾接模塊上，夾接工具的定位卡住接線片的夾接筒，接線片舌部向上與夾接工具定位平行，按壓夾接工具手柄使模塊固定住接線片，但不能使接線片夾接簡變形，將去除絕緣導線送入接線片的夾接簡芯線并頂?shù)蕉ㄎ恢咕€端，確保導線所有的芯線在夾接筒之中，芯線末端伸出接線片的夾接筒，導線絕緣層進入接線片的絕緣筒;通過擠壓夾接工具手柄使棘齒到達力矩時釋放完成夾接過程完成接線片的夾接。

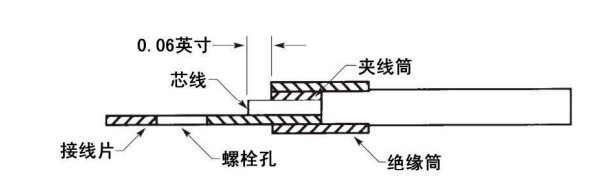

圖8-161細導線與普通接線片的位置

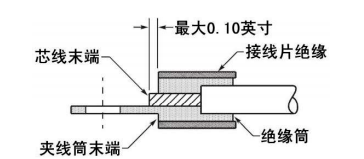

圖8-162粗導線與普通接線片的位置

2) BACT12AV ( )高溫接線片夾接程序

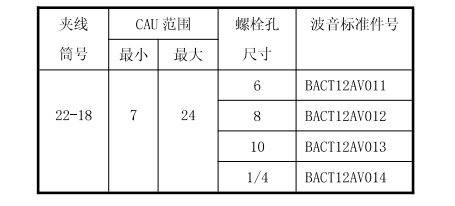

表8-14 BACT12AV( )高溫接線片件號舉例

? ? ? ?根據導線的線號和螺栓尺寸在表8-14中找到你需要的耐高溫接線片件號，假設在發動機區域有一根20號導線且連接接線片的螺栓尺寸是1/4，接線片的件號是BACT12AV014。根據接線片夾接筒號在表8-15中找到你需要的高溫接線片夾接工具件號,以BACT12AV014耐高溫接線片為例在表8- 15中夾接工具有多種選擇，主要取決于你手上有哪些夾接工具可以選擇，如果你想選最好使用的夾接工具就是46673,主要原因就是你不需要再選工具夾接頭、定位器和模塊，這些夾接工具附件使用起來非常麻煩。

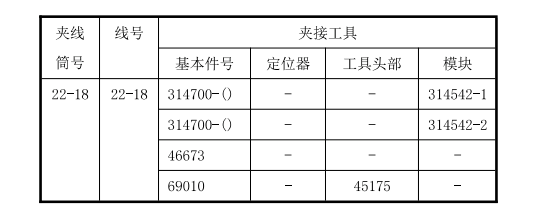

表8-15 BACT12AV( )接線片夾接工具舉例

圖8-163導線與高溫接線片的位置

圖8-164熱縮套管與接線片的位置

? ? ? ?根據導線的線號和螺栓尺寸在表8-14和表8-15中找到你需要的接線片和夾接工具的件號;從導線末端去除需要的絕緣長度，剪去影響墊片和螺母安裝位置多余的芯線，芯線不能出現劃痕和斷絲現象;如果使用導線絕緣層熱去除工具，熱刀不能切到導線中心，絕緣層不能出現明顯過熱或氣泡現象，在導線芯線上不能存在殘留絕緣;確保導線所有的芯線在夾接筒之中，芯線末端伸出接線片的夾接筒，導線絕緣層進入接線片的絕緣筒;如果導線絕緣直徑無法進入接線片絕緣筒，使用AWG 10和更細的導線，接線片夾接簡末端距離導線絕緣層末端最大0.12英寸，使用AWG 8和更粗的導線，接線片夾接簡末端距離導線絕緣層末端最大0.25英寸;確保芯線進入接線片的夾接筒且保證芯線露出夾接筒末端0.06英寸士0.03英寸(請見圖8-163所示);如果接線片在高溫或高振動區域使用時，在接線片上使用熱風槍安裝1英寸士0.06英寸長度TFE2X熱縮套管進行防護(請見圖8-164所示)，確保導線和接線片的夾接筒直徑在熱縮套管的收縮范圍內。如果接線片有絕緣筒將夾接工具的調整到合適的絕緣夾接位置，將接線片放置在夾接工具的模塊.上，通過壓緊夾接工具手柄使其防倒轉棘輪釋放模塊，一旦模塊開始壓接必須等到夾接工具模塊完全夾接結束后防倒轉棘輪才能釋放模塊;將接線片放到夾接工具的夾接模塊上，夾接工具的定位卡住接線片的夾接筒，接線片舌部向上與夾接工具定位平行，按壓夾接工具手柄使模塊固定住接線片，但不能使接線片夾接簡變形，將去除絕緣導線送入接線片的夾接簡芯線并頂?shù)蕉ㄎ恢咕€端，確保芯線進入接線片的夾接筒且保證芯線露出夾接筒末端0.06英寸士0.03英寸通過擠壓夾接工具手柄使棘齒到達力矩時釋放完成夾接過程完成接線片的夾接。

? ? ? ?如果接線片上連接的是AWG10號或更細的導線，在接線片上推動熱縮套管到距離接線片夾接筒前末端1/16英寸士1/16英寸處，如果接線片上連接的是AWG 8號或更粗的導線，在接線片上推動熱縮套管到距離接線片夾接筒前末端1/4英寸士1/16英寸處(請見圖8-165所示)。在高振動區域或高溫區域如果不能使用熱風槍，選擇溫度等級D類的TFE膠帶，在接線片夾接筒周圍和導線絕緣周圍充分纏繞多層膠帶，膠帶重疊最少50%以上，在導線絕緣上大約纏繞1英寸長度的多層膠帶，并在纏繞膠帶的兩個末端使用扎線進行捆扎固定。

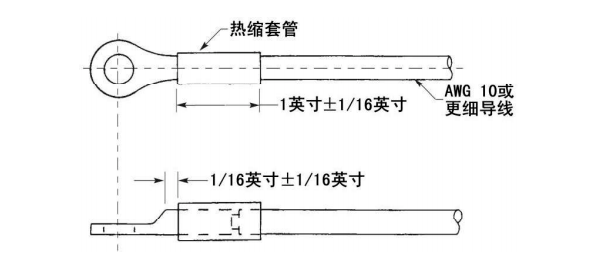

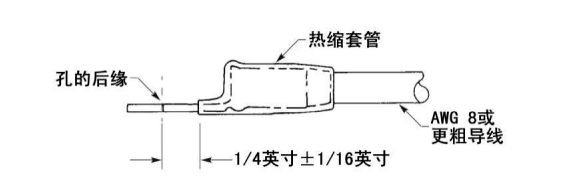

圖8-165熱縮套管與接線片的位置

2.接線柱上接線片的安裝

1)接線片的安裝環境

? ? ? ?接線片在安裝時按照手冊要求按照力矩值擰緊螺栓上的螺帽，擰緊的螺帽最小露出螺栓1-1/2螺紋，接線片安裝螺栓孔尺寸必須與安裝螺栓尺寸相同;如果接線片安裝的螺栓孔尺寸必須與安裝螺栓尺寸不相同時，可以采取將一個10號螺栓孔的接線片安裝在8號螺栓上，或8號螺栓孔的接線片安裝在6號螺栓上,或6號螺栓孔的接線片安裝在4號螺栓.上的方法;所有安裝在泄漏區域電氣連的接終端必須進行密封處理。

? ? ? ?絕緣接線片和非絕緣接線片在安裝時，由于空間限制允許向下最大彎曲90°，在終端接線塊上安裝向上最大彎曲30° (請見圖8-166所示)，接線片在安裝時只允許彎曲一次，絕不允許來回反復彎曲，彎曲半徑不能小于5/32英寸士1/32英寸，在彎曲區域不能出現裂紋和撕裂痕跡。

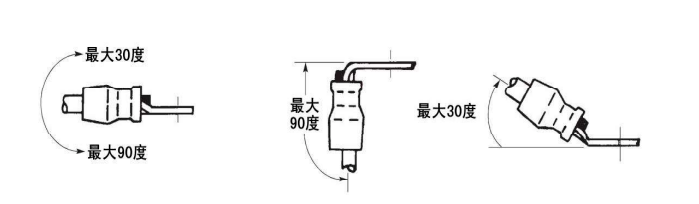

圖8-166接線片允許的彎曲角度

2) MS27212接線柱上接線片的安裝

? ? ? ?接線片在接線柱上安裝時，確保接線柱上的接線片不能往松的方向移動，接線片安裝螺栓孔尺寸必須與接線柱上的螺栓尺寸相同，在接線柱螺栓上每一側可以安裝2個AWG 8號線接線，片或連接更多根導線，大線號的接線片必須安裝在螺栓的底部，其他線號接線片從大到小依次安裝;如果接線柱上是一個接線螺栓安裝結構請見圖8-167所示，如果接線柱上是一個或多個接線螺栓安裝結構請見圖8-168所示，如果是在匯流條上的安裝結構請見圖8-169所示;普通螺帽下必須安裝彈簧墊片且完全擰緊，普通螺帽位置可以使用自鎖螺帽替代，在接線柱上擰緊后的螺帽螺栓最少露出一圈螺紋，如果螺帽在螺栓底部不需要使用自鎖螺帽，所有電接觸使用的螺栓和螺帽必須按照手冊要求測量螺栓和螺帽扭力值。

圖8-167 一個接線螺栓安裝結構

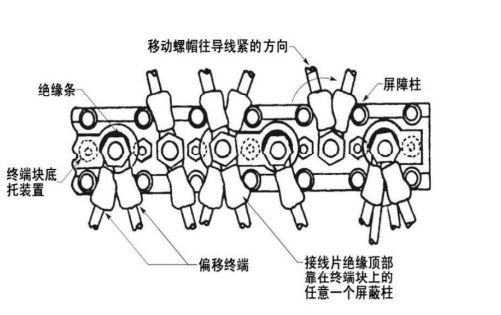

圖8-168多個接線螺栓安裝結構

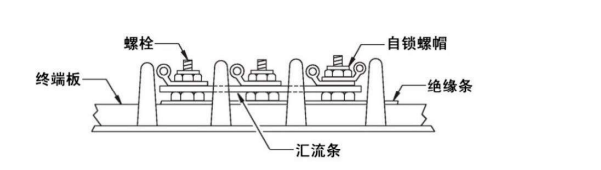

圖8-169配電板螺栓安裝結構

3)導線終端的安裝程序

(1)安裝一個接線片

? ? ? ?在維護工作中在接線柱上安裝一個銅線用的接線片時，不能使用鋁氧化墊片和鋼制墊片;銅線用接線片采用黃銅制螺栓、螺絲或鍍金黃銅螺帽;如果使用鋼制螺栓和螺絲需要使用自鎖螺帽。按照表8-16選擇安裝銅線接線片需要的接線片需要的零件，按照圖8-170所示安裝使用普通螺帽和自鎖螺帽進行單個接線片的安裝;將接線片放在接線柱螺栓上，在接線片上放置一個NAS1149F( )P平墊片，如果使用MS35649( )或MS35650( ) 普通螺帽，需要在普通螺帽.與平墊片之間加裝MS35338 ()彈簧墊片。在按照表8-16選擇安裝銅線接線片需要的接線片需要的零件，按照圖8-171所示安裝使用普通螺帽和自鎖螺帽進行安裝兩個或多個接線片的安裝;將第一個接線片放在接線柱螺栓上，在接線柱的對面相對放置第二個接線片，在第三個接線片與第二個接線片之間放置一個AN961 ()隔離墊片，在第三個接線片部放置一個NASI149F( )P平墊片，如果使用MS35649( )或MS35650( )普通螺帽，需要在普通螺帽與平墊片之間加裝MS35338 ()彈簧墊片。

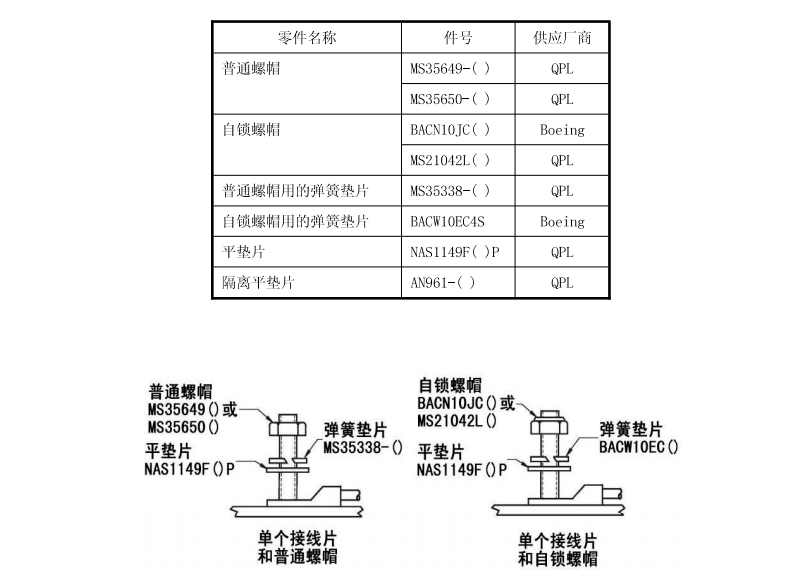

表8-16安裝銅線使用接線片需要的零件

圖8-170單個接線片的安裝結構

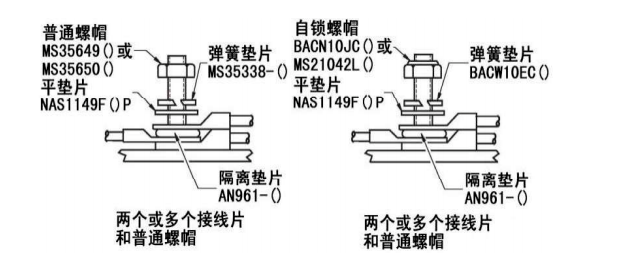

圖8-171兩個或多個接線片的安裝結構
